Vlastní nabíječka na baterie

Od: Datum: 30.12.14 20:15 odpovědí: 11 změna: 31.12.14 15:43

Ahoj,

potřeboval bych poradit s konstrukcí nabíječky na tužkové baterie, použil jsem v ní Integrovany obvod LM 317, chci nabíjet dvě tužkové baterie 2500 mA, Vstpní napětí mám 9V, proud 560 mA..

Za integrovanýcm obvodem mám umístěn Odpor, a právě bych potřeboval spočítat jakou má mít hodnotu..

Budu vděčný za jakoukoliv radu :)


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 30.12.14 21:19
avatar

sory, neporadím, jen se divím, že když už něco sestrojuji valstnoručně (a nekoupím si to z nějakého důvodu za pár korun již sestrojené a sériově vyráběné), že bych nevěděl, jak to má celé vypadat a co tam použít za součástky, včetně výstupního odporu

Ohodnoceno: 0x

Datum: 30.12.14 21:44
avatar

Například zapojení podle obrázku 1 http://www.belza.cz/pwrsply/317zdroj.htm

Ohodnoceno: 1x

Datum: 30.12.14 22:23

A proč tam je ten LM 317, když stejně nevíš, jak funguje? Na hloupou nabíječku stačí jen ten odpor.

doplněno 31.12.14 14:52:

Tříwattový odpor 27 nebo 33 ohmů bez toho LM317. Teda pokud je ten zdroj usměrněný a těch 9V je změřeno.

Ohodnoceno: 1x

Od: bmbx®
Datum: 31.12.14 04:29

Pohledej si na internetu jak zapojit LM317 jako zdroj proudu a odpory si podle toho spočítej aby dával 250mA, pak můžeš dát nabíjet 1 až více (podle vstupního napětí) článků v sérii po dobu 14-16hodin, je to nejúčinnější a nejšetrnější nabíjení článků. Inteligentní nabíječky mají výhodu jen v tom, že jsou rychlé, ale článkům to zrovna moc nesvědčí.

Ohodnoceno: 0x

Od: cag05*
Datum: 31.12.14 14:11

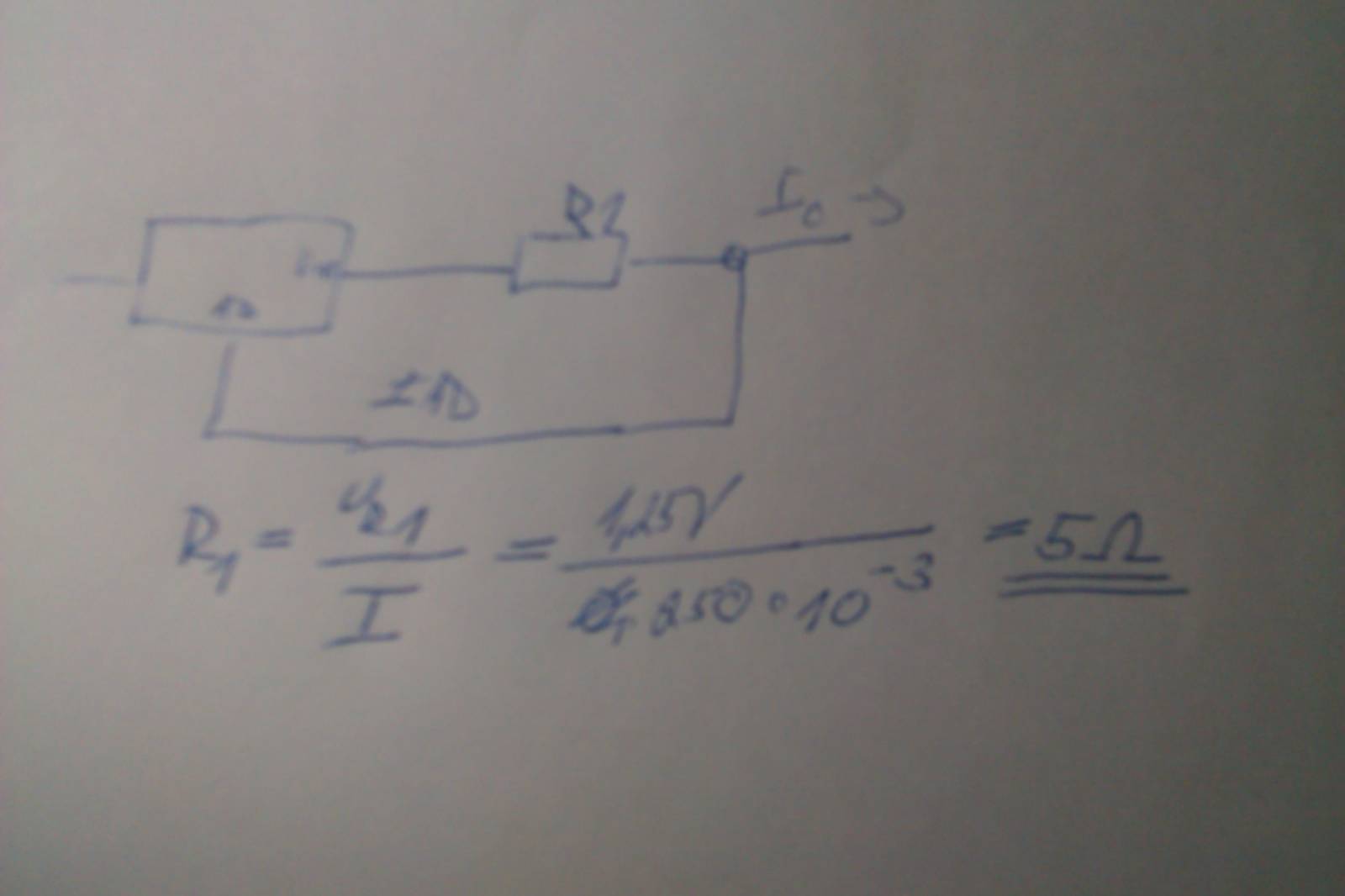

Takto? a jak dopočítám teď abych tam mohl mít dvě baterie?

Od: bmbx®
Datum: 31.12.14 14:26

Základní nabíjení Ni-MH a Ni-Cd článků je proudem rovnajícím se destině kapacity, v tvém případě je to 250mA, pokud postavíš zdroj proudu 250mA a články budou řazeny do serie, tak už se nemusíš o nic starat, je jedno, zdali bude jeden, nebo X. To kolik je X, je dáno napětím které do LM317 přivedeš aby ta LM dokázala ustabilizovat proud na X článků.

V případě že chceš 2 články a zdroj ti dává 9V tak bude vše fungovat jak má.

Ohodnoceno: 0x

Od: cag05*
Datum: 31.12.14 15:13

Ale funguje to i v případě, jak jsem psal výše, můj zdroj dodává 9 V, při 560 mA...?

Od: aku
Datum: 31.12.14 15:19

Pokud sestavení nabíječky máte jako koníčka, pak OK. Před pár lety jsem koupil různé značky aku (AA, AAA), žádné šmé, nabíječku také vcelku slušnou. Po 2 letech jsem vše vyměnil za běžné baterie. Ty poslední dobou v sadách po 15-20 ks stojí pár korun a jejich výdrž je v násobcích v porovnání a nabíjecími články.

Ohodnoceno: 0x

Od: cag05*
Datum: 31.12.14 15:21

Pouze bych to rád zkusil a naučil se něco nového :)

Od: qo
Datum: 31.12.14 15:26

Vidíte - mně se stále v šuplíku válí 2 nepoužité nabíječky SONY - v minulosti byly v DatArtu akce, že 4 aku s nabíječkou byly za 190 Kč. Nekupte to...

Ohodnoceno: 0x

Od: bmbx®
Datum: 31.12.14 15:43

aku:

takový digitální foťák udělá i na kvalitní alkalické články pár fotek, kvalitní externí fotografický blesk se směrným číslem kolem 60 se nabije i na kvalitní alkalické články za několikanásobně delší dobu, o výdrži nemluvě...atd.

A co životní prostředí a plýtvání materiály - já osobně bych primární články snad zakázal

Ohodnoceno: 0x
