lze udělat z vypínače se signalizační kontrolkou vypínač s orientační kontrolkou ... tedy že nebude doutnavka svítit když se světlo zapne ale bude svitit jako orientační takže při vyplém světle
0x
V tom případě je na kontrolce z jedné strany fáze a z druhé nulák, ten ovšem přes žárovku.
Při zapnutí je kontrolka zkratovaná vypínačem a svítí světlo.
doplněno 28.12.14 05:17: cl nemá pravdu.

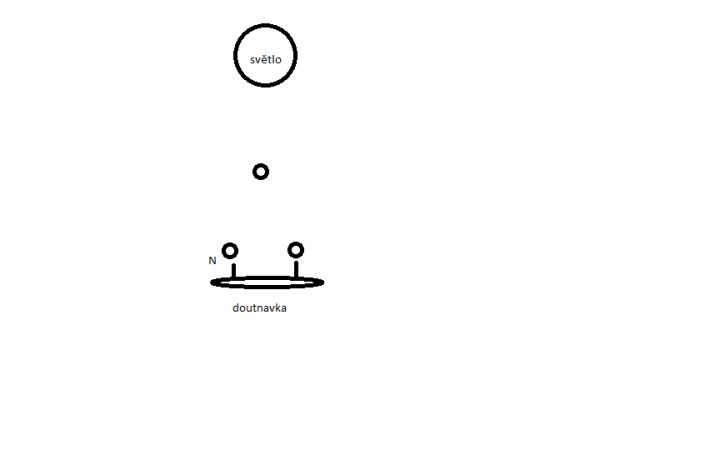

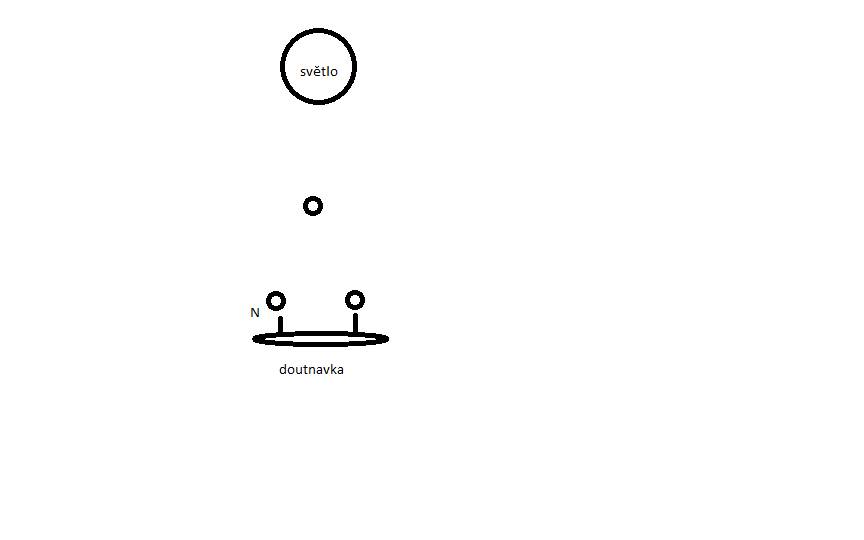

Podle toho doplněného obrázku bych já, elektrikář, odpojil tu kontrolku (zřejmě doutnavku) od svorky označené N, a připojil na tu horní svorku.
Ale my z praxe si dokážeme poradit se vším.
Předpokládám dvě situace:
Buď má tazatel ten vypínač už zapojený, a svítí kontrolka zároveň při rozsvícení světla, potom má ve vypínači i nulák, nebo ještě jen chce nový vypínač zapojit, aby mu kontrolka signalizovala, ve kterém místě je vypínač.
V prvním případě bych nulák ze svorky N odpojil, zaizoloval a kouskem drátu propojil horní svorku a svorku N. V druhém případě bych propojil horní svorku a svorku N.
Celý den blok s doutnavkou jde odělat a vyměnit ... Ale ano je to tak nahoře vstup a dole dva šroubky vlevo N a vpravo také šroubek. Nemám vypínač zapojený. Chci aby svítil vypínač orientačně tedy aby šlo vidět kde vypinač je.
doplněno 28.12.14 10:30:Ta doutnavka jde odělat nešla by dát na vypinač č.6 a tu šestku vlastně zapojit jako 1 potom by ta doutnavka měla svítit jako orientační , kde vypínač je ne?
Já si téměř vždy při práci i přes mnohaletou praxi vypnu hlavní vypínač nebo jistič. Doporučuji to i jiným kolegům a laikům doporučuji volat elektrikáře. Obvlášť tady na poradně.
Není nutné ji překládat z té Vaší 1 na 6. Jako orientační by v 1 měla svítit mezi oběma svorkami neoznačenými jako N. Pokud je na jedné připojen přívod fáze a na druhé drát odcházející do světla. O tom už jsem psal výše.
doplněno 28.12.14 11:45: ATo schéma podle honzy je to samé, co tazatel máta nechce. Teda kontrolka ukáže, kdy je světlo zapnuté. Ale tazatel chce potmě vidět, kdetje vypínač.
doplněno 28.12.14 11:57: Já jsem napsal, jak bych to udělal já. Jako eĺektrikář s dlouholetou praxí. Podámg informace, vysvětĺím možnosti. Nepíši zásadně ...udělejte to tak a tak... Jediná moje rada je v těchto případech ...zavolejte elektrikáře!...
Ani slepé střevo si laik neušmikne podle rady chirurga sám...
Díky, za radu kdybych o tom něco věděl tak bych to asi i zapojil podle té rady správně ...
