Obvod na detekci hlasu

Od: Datum: 25.12.14 00:53 odpovědí: 2 změna: 29.12.14 22:08
avatar

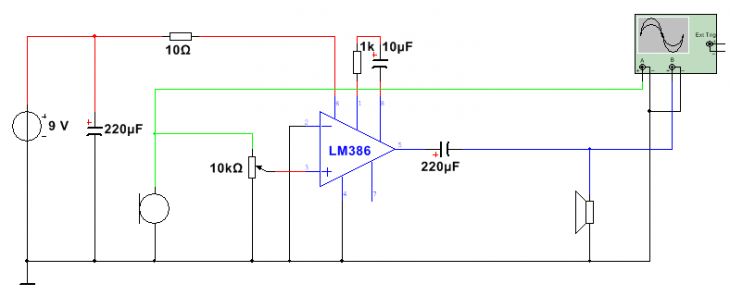

Zdravím, plánuji postavit jednoduchý zesilovač s LM386 (viz obrázek) mezi mikrofon a sluchátko. Napadlo mě jestli by se k tomu nějak jednoduše nedala dodělat i "detekce hlasu". Prakticky něco co by spustilo výstup do sluchátka až po nějakém hlasitějším zvuku a s nějakou periodou to zůstalo seplé. Přemýšel jsem o tranzistoru s kondenzátorem nebo nějakém tyristoru, ale nejsem si jistý jestli by to fungovalo. Na googlu jsem hledal, ale marně, asi nevím pod čím to hledat. Kdyby někdo věděl o něčem konkrétním, byl bych moc vděčný za jakékoliv informace, díky.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: host
Datum: 29.12.14 11:57

V tomto zapojení bude zesílení poměrně malé. Podívej se do katalogového listu na obvod zpětné vazby mezi pinem 1 a 8. Když je obvod rozpojený, mezi 1 a 8 není nic zapojené, nebo když je tam velký odpor, tak je zesílení malé, uvádí se 26 dB, což je 20x násobné zesílení, a to je pro mikrofon málo.

Když je mezi 1 a 8 kondenzátor asi 10 µF, je zesílení 46 dB, což je 200x násobné. Takže teoreticky by z 10 mV na vstupu bylo na výstupu 2000 mV, tedy 2 V a do 8 ohmového reproduktoru by šel výkon P=U2/Rz = 2.2/8 = 4/8=0,5 W

Při zesílení pouze 20x by z 10 mV na vstupu bylo na výstupu 200 mV, což by dalo výkon mnohem slabší, to už si podle vzorečku můžeš spočítat sám a při praktické zkoušce bude citlivost zesilovače tak malá, že mikrofon skoro nepobere.

Navíc je kapacita u reproduktoru příliš malá a tudíž i nejnižší přenášený kmitočet, chtělo by to větší, alespon 470 µF. A použít trochu výkonnější zesilovač.

Pak teprve by se dalo uvažovat o dalších obvodech pro detekci hlasu.

Ohodnoceno: 0x

Datum: 29.12.14 22:08
avatar

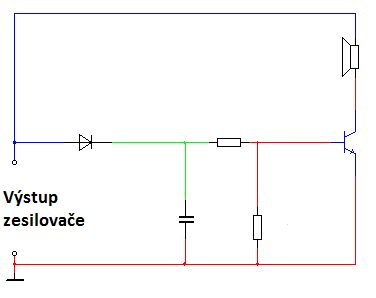

Hodnoty součástek už "dopiluju" v nepájivém poli při testování, ale jde mi o to, jestli bude fungovat něco takového:
