Zesilovač s LM1036N - chybějící hodnoty

Od: Datum: 11.12.14 21:07 odpovědí: 5 změna: 08.01.15 20:35

Dobrý den,

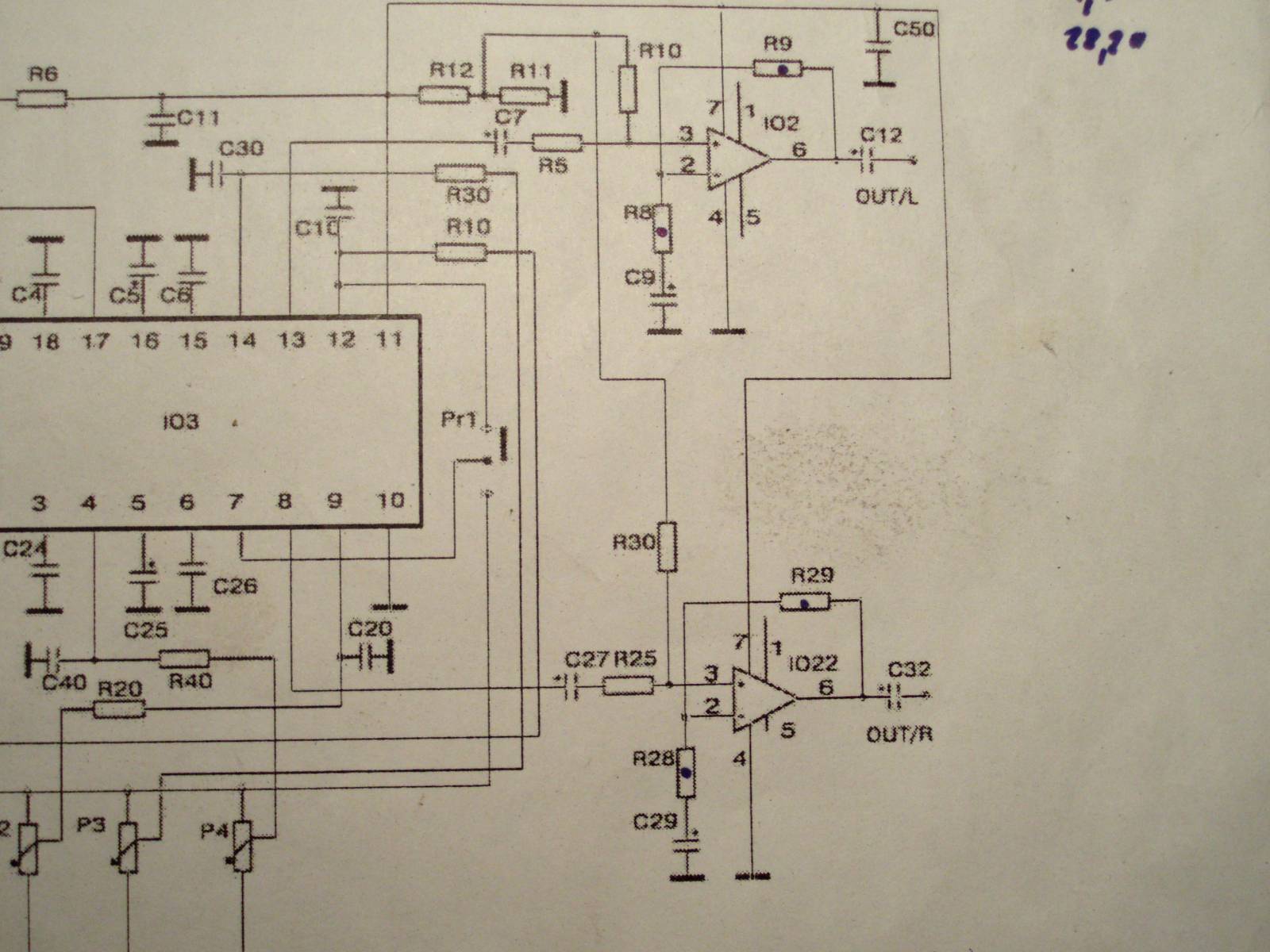

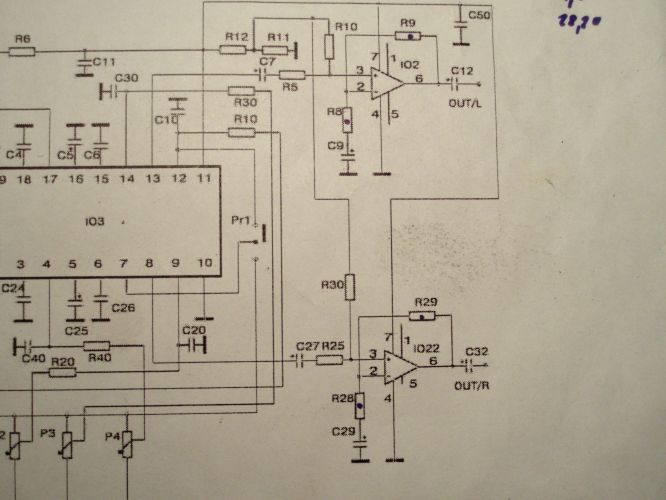

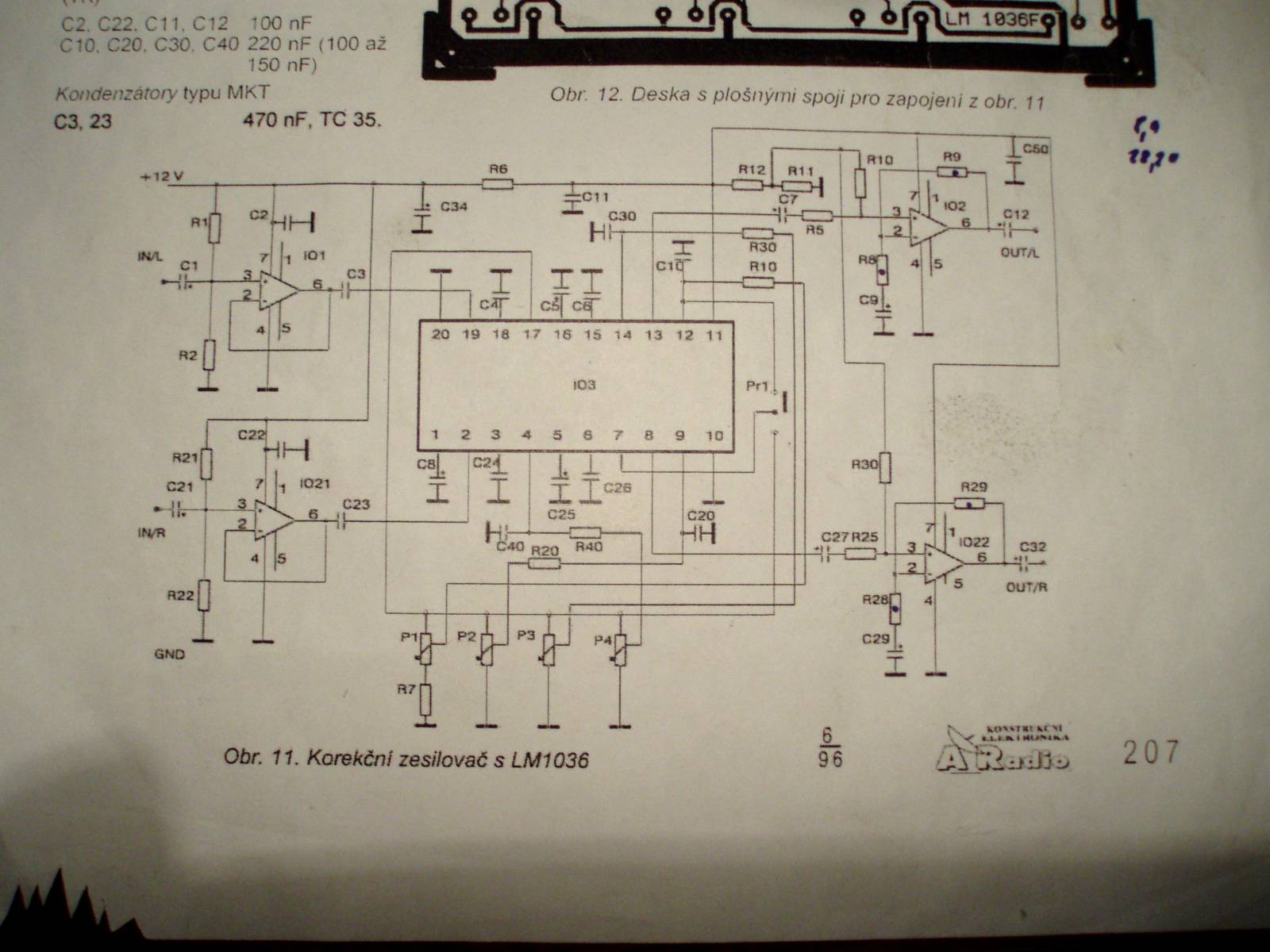

stavím korekční zesilovač s LM1036N konkrátně z amatérského rádia 6/96. Problém nastal se zpětvou vazbou na výstupních operačních zesilovačích. Jak ve schématu tak v seznamu součástek chybí hodnoty odporů R8,R28,R9,R29 a kondenzátorů C9,C29,C12,C32,C50. Tak se chci zeptat jestli někdo nevíte co tam dát.Operáky to jsou NE5534.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.12.14 21:49
avatar

Hodnoty těchto součástek se volí podle potřebného výstupního napětí, kterým má zesilovač budit další stupně. Pokud u známých hodnot R10 a R30 je podstatně větší než R11 a R12 (a to by mělo), je dobré volit R9=R10 a R29=R30, kvůli minimalizaci nesymetrie výstupního zesilovače. Celé zapojení až po R 10 má při max. nastavení hlasitosti a středních korekcích zisk 0dB a napětí by nemělo překročit 0,8V rms. Tuto hodnotu by nemělo překročit ani předpokládané vstupní napětí U1. Potřebuji-li na výstupu jmenovité napětí U2, bude: R8=R9*U1/(U2-U1). R28=R29*U1/(U2-U1). C29=1/(R28*125), protože je dobré zachovat dolní mezní kmitočet celého zapojení 20Hz. Pro C32 platí obdobně C32=1/(Rz*125), kde Rz je předpokládaný vstupní odpor dalších obvodů, které se na výstup připojují. Pro druhý kanál C9=C29 a C12=C32. To vše platí, je-li U2 větší než U1. Pokud ne, R8, R28, C 9 a C29 se úplně vynechají a potřebná úroveň se musí dosáhnout snížením vstupní úrovně U1 celého korekčního zesilovače.

doplněno 12.12.14 14:22:

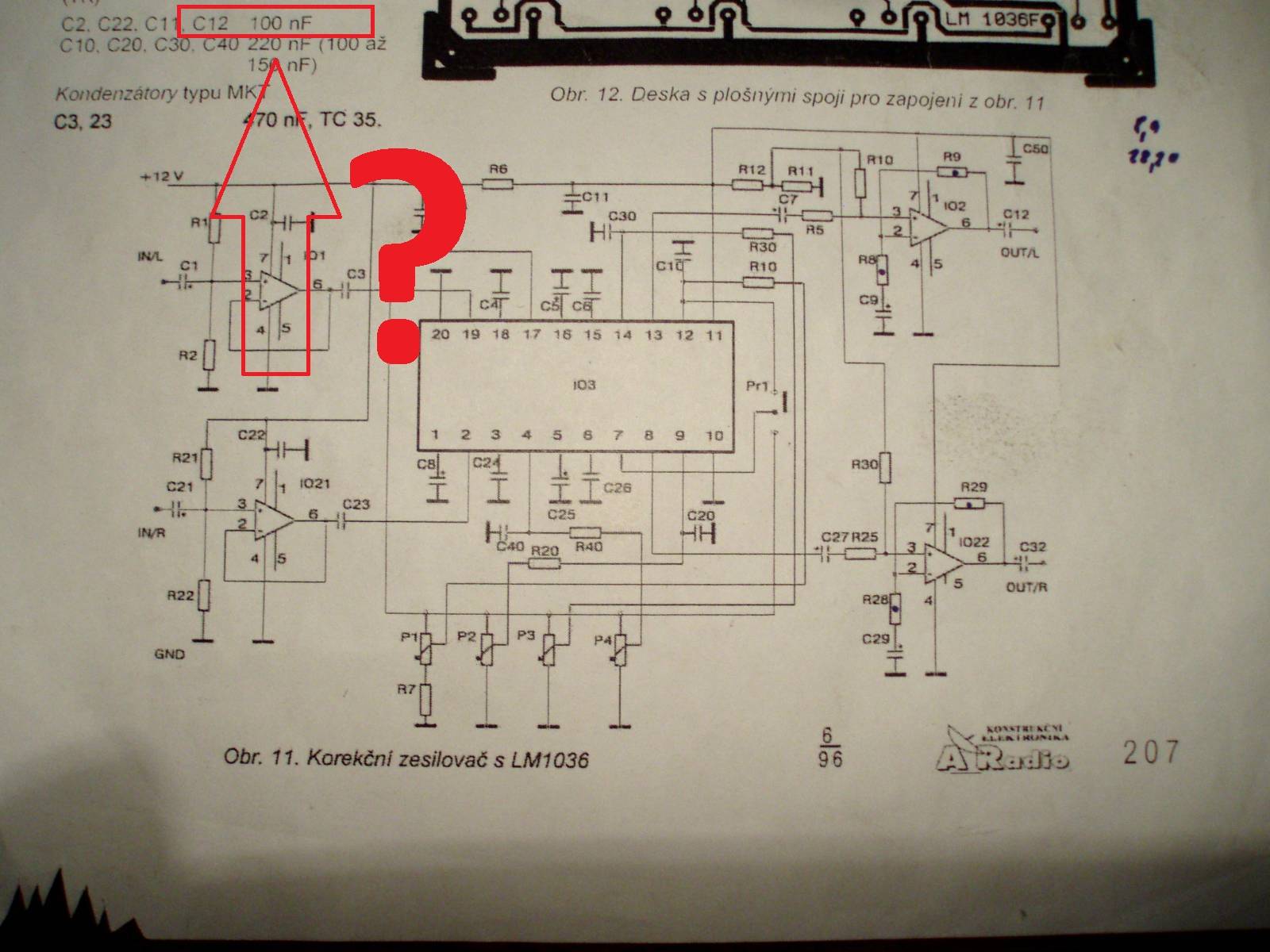

Myšáku, v tom původním článku je dle mého názoru překlep a to, k čemu směřujete šipku, mělo být C21 místo C12.

doplněno 12.12.14 14:24:

host - Moc děkuji za uznání. Škoda, že autor dotazu nijak neraguje, když už se s tím člověk peklil tak dlouho. :( Asi se zavedu na oblíbené hraběcí rady, které nedají tolik práce. :-D

Ohodnoceno: 3x

Datum: 12.12.14 16:06

Autor dotazu nereaguje protože se dostal domů až teď. A ty hodnoty ke kterým směřuje šipka jsou k jinému schématu.

Datum: 08.01.15 20:35
avatar

Upřímně řečeno, představovala jsem si reakci trochu jinak. Minimálně děkuji, když už to dalo docela práci.

Ohodnoceno: 0x

Datum: 12.12.14 13:11
avatar

Myslím si že problém bude někde jinde, C12 bije do očí *smich*

Ohodnoceno: 0x

Od: host
Datum: 12.12.14 13:58

Operační zesilovače na výstupech by bylo možné úplně vynechat, výstupy z pinu 8 a 13 vyvézt na R5 a za R25. Pro většinu koncových zesilovačů, pro které by se snad náhodou tento korekční předzesilovač používal jeho výstupní úroveň stačí. Ba dokonce je vhodné omezit zesílení při maximálním zdůraznění basů (korekce jdou o ± 15 dB, což je až až) rezistorem v sérii s potenciometrem (v tomto schématu R7 u P1), aby nedošlo k nežádoucímu přebuzení koncového zesilovače.

pro dejavu: obdiv za bezvadný rozbor a radu.

Ohodnoceno: 0x
