Deska plošných spojů

Od: Datum: 01.12.14 23:58 odpovědí: 7 změna: 03.12.14 14:06

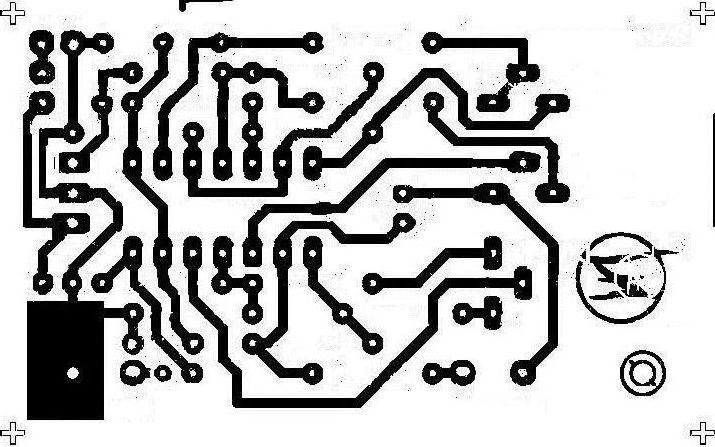

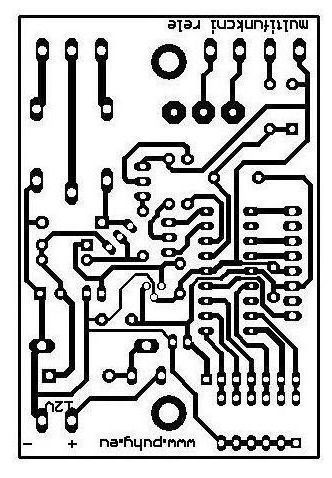

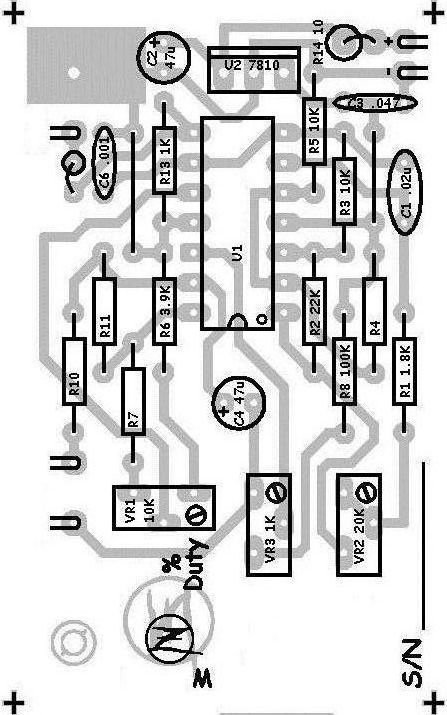

potřebuji nějak odstranit zobrazene součástky na schéma 1,abych mohl jen čistě ty cestičky na desce jak na obrazku 2?Abych to mohl vytisknout bez nich?děkuji za radu



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: k2
Datum: 02.12.14 00:03

V nejakem "lepsim" editoru obrazku nastroj "nahrazeni barev". Netusim, jestli vysledek bude 100%, ale fungovat by to melo. Zbytky kdyztak uz zkorigovat rucne jinymi nastroji.

Ohodnoceno: 4x

Datum: 02.12.14 07:26

Já su ještě ze staré školy, takže bych to vytiskl na tiskárně i s těma součástkama, pak bych vzal pauzák a rukou překreslil pouze desku plošných spojů bez součástek.

Druhá možnost je, hledat tam, odkuds stáhl tuto desku i se součáskami a nebo kontaktovat autora desky.

Ohodnoceno: 2x

Od: jentak
Datum: 02.12.14 09:10

No a co si stáhnout free verzi Eaglu a tu desku si podle té předlohy znovu nakreslit. V tom Eaglu to není až tak složité. A výstup na tiskárnu už potom není žádný problém.

Ohodnoceno: 3x

Od: bmbx®
Datum: 02.12.14 12:46

Myslím, že nejejdnodušší je co píše K2, fotoeditor - náhrada barev- drobné korekce...

doplněno 02.12.14 13:08:

Doporučuji zkontrolovat a doopravit.

Ohodnoceno: 1x

Datum: 03.12.14 12:50

Děkuji za pomoc :) a za rady

Datum: 03.12.14 14:06

Nezapomeň to zrcadlově otočit, abys dostal obrázek ze strany plošného spoje.

Ohodnoceno: 0x

Datum: 02.12.14 13:07
avatar

nevím v jakém formátu je původní obrázek, ale některé jdou v Corel Draw "rozložit" na objekty, takže se selektují jednotlivé vrstvy a obrazce, pak už je to malina vyházet součástky, no ale jak říkám, nevím jak "kvalitní" pro tyto účely je zdrojový obrázek

Ohodnoceno: 0x
