Prosím pomožte mi s navrhom:

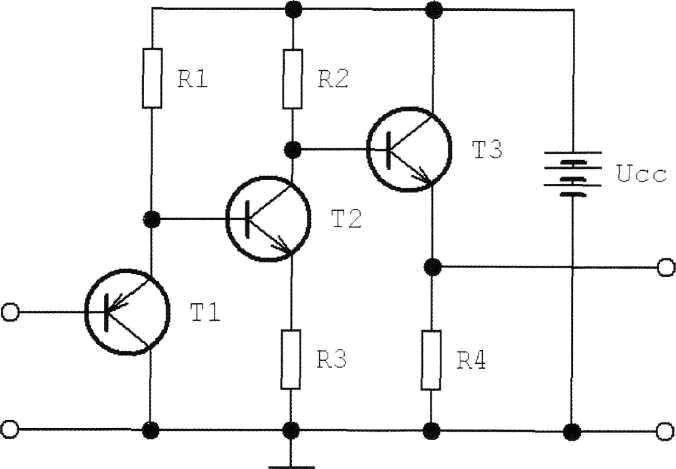

Zapojení predstavuje stejnosmerné vázaný třístupňový zesilovač s tranzistory BCW60B (typ NPN) a BCW61B (typ PNP) s jednotnými parametry beta=250 v pracovním bode Ic=2mA. Napájecí napětí volte Ucc=12V, hodnoty rezistoru R1=1k OHM a R4=3.3k OHM.
. |orcad|
Navrhnete velikost stejnosmerné složky budícího zdroje signálu a hodnoty odporu R2 a R3 tak, aby všechny tranzistory pracovaly v aktivním režimu, měly vhodné nastaven pracovní bod z hlediska maximálního rozkmitu signálu a napeťové zesílení naprázdno bylo A0=-15 a výstupní odpor byl približné 30 OHM.
