Odpalovací pult

Od: Datum: 08.12.12 18:54 odpovědí: 1 změna: 08.12.12 19:11

Dobrý den, chci si postavit malej odpalovací pult na 15 odpalů. a potřeboval bych pomoct se schématem, chci tam mít hlavní vypínač na klíč, pak by to slo pres packovej spínač, kdyz ho zapnu, tak by se mela rozsvítit ledka ze je na okruhu zápalnice, a pak tlačítko pro odpal. Moc děkuju za každoů pomoc

Parametry palníku

Technická data
Odpor pilule0,46 - 0,80 Ω
Bezpečný proud0,45 A
Roznětný proud2,12 A
Roznětný impuls16 mJ/Ω

avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.12.12 19:11

avatar

A jaké chceš napájení?

doplněno 08.12.12 19:52:

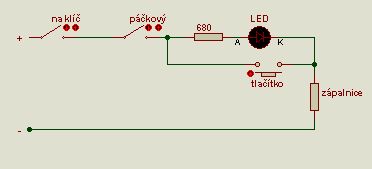

Tady to je, je to pro napájení do 12 V. Pro nižší napětí (pod asi 9 V) je možné snížit hodnotu R před LED (kdyby svítila příliš málo; Ohmův zákon snad znáš), pro vyšší napětí (což ale nedoporučuji) naopak zvýšit.

Funkce:
1. Po sepnutí obou spínačů začne procházet proud asi 20 mA před LED a zápalnici. Svítící LED indikuje uzavřený obvod.
2. Stisknutím tlačítka se vyzkratuje indikátor a proud začne procházet jen skrz zápalnici (zdroj bude v tu chvíli zkratovaný, je třeba použít dost výkonný).

doplněno 08.12.12 19:54:

Padron, před sepnutím bude proud před LED 15 mA.
