Usměrnovací dioda

Od: Datum: 11.10.14 23:35 odpovědí: 5 změna: 12.10.14 08:57
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.10.14 23:51
Ohodnoceno: 0x

Datum: 12.10.14 00:15
avatar

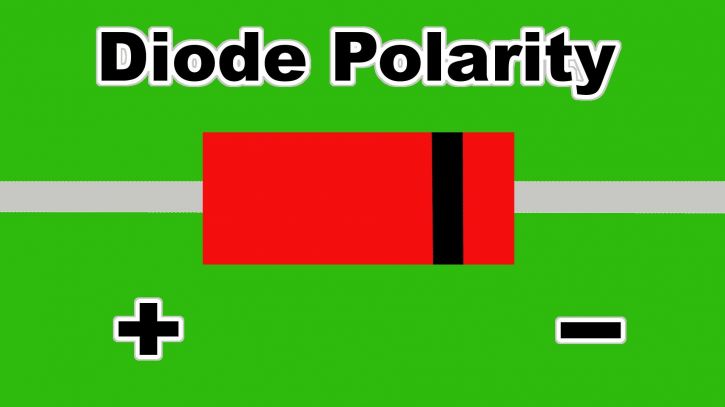

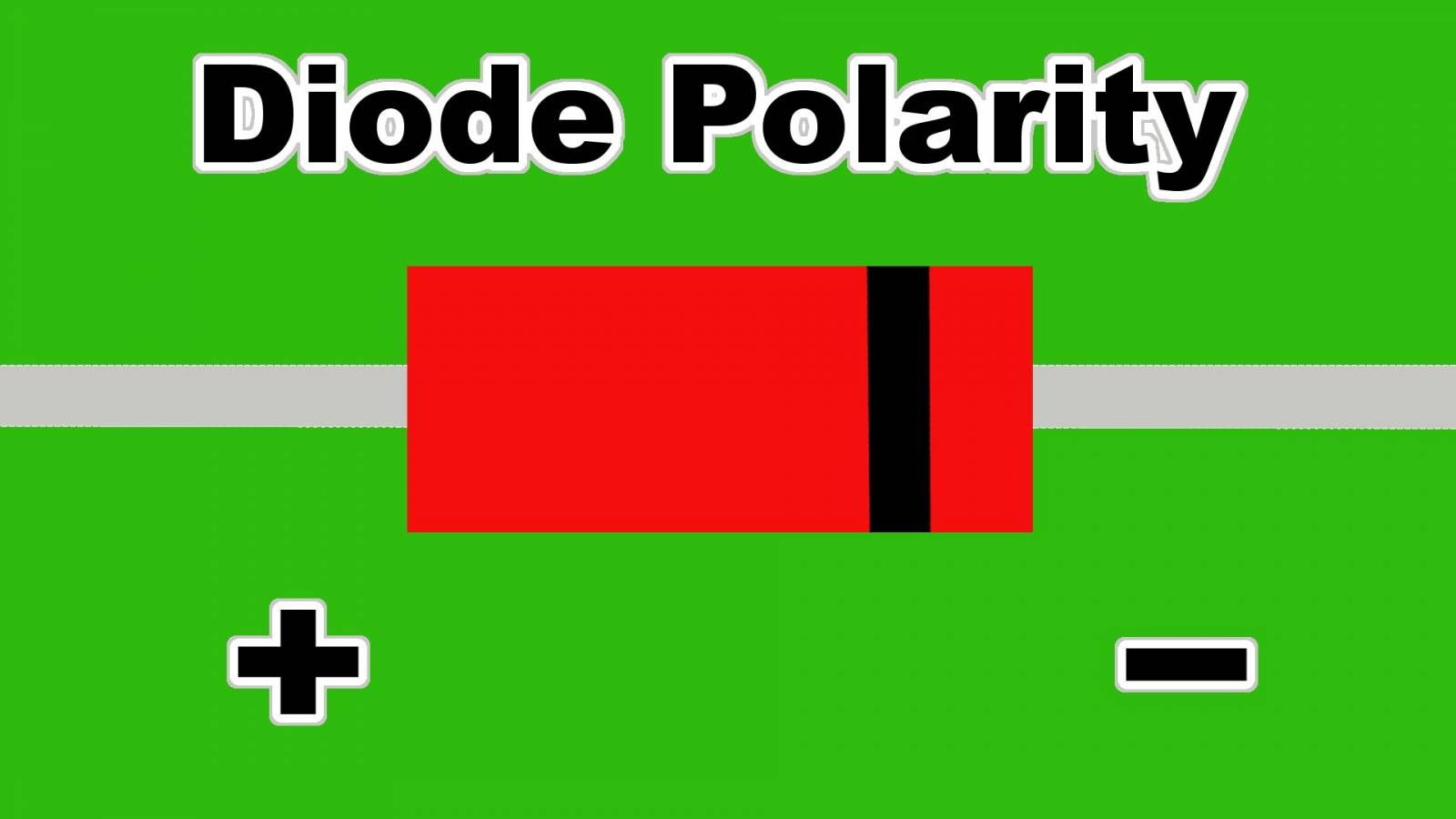

katoda diody bývá označena různě - proužkem, barvou, tvarem vývodu; dioda vede laicky řečeno ve směru od anody ke katodě, na katodě tedy bude plus, pokud bude na anodě střídavé napětí - projde kladná půlvlna; pokud na anodu v obvodu připojím stejnosměrné napětí dejme tomu plus pól, dioda bude zapojena v propustném směru a obvodem bude protékat určitý proud, daný zátěží, pokud by to byl minus pól, dioda bude zapojena v závěrném směru a obvodem proud protékat nebude; je třeba počítat se závěrným napětím v našem případě polovodičové diody, aby nedošlo k jejímu zničení...více o značení:

http://www.amapro.cz/datove_z…g_tesla/katalog_tesla_252.php

a zajímavost

http://programujte.com/clanek…06122601-simulace-9-dil/tisk/

Ohodnoceno: 0x

Datum: 12.10.14 00:17

Zapamatujte si tuto poučku: "Katoda bývá označena". Na katodu se připojuje mínus, pak je polovodič v propustném směru.
Takže mínus připojíte na vývod označený proužkem. Stejné je to u led diody - pouzdro je u katody obroušené.

doplněno 12.10.14 11:50:

Přečtěte si pořádně co jsem napsal

Ohodnoceno: 0x

Datum: 12.10.14 00:25

A co Zenerova dioda? Taky mínus na katodu? Asi ne, že?

Když před spotřebič dám na plus pojistku a za tohle ještě diodu, ale paraelně tak, že bude katoda na + a anoda na minus, tak mám opět diodu jinak zapojenou. Slouží tak k ochraně obvodu při špatné polaritě, kdy by se stala propustnou a spálila by přes sebe tu pojistku v serii.

doplněno 12.10.14 00:26:

Na katodu se připojuje mínus...ne vždy

doplněno 12.10.14 12:01:

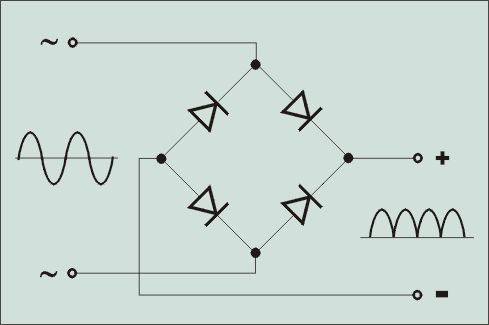

A z usměrňovače dostávám z těchto diod na katodě PLUS :-D. Čtu pozorně, ale poučku katoda minus neberu (pokud se tedy nejedná o LEDky).

Ohodnoceno: 2x

Od: tomik*
Datum: 12.10.14 08:57

díky všem, podle obrázku už je mi to jasné :)
