Zapojeni motoru

Od: Datum: 01.10.14 21:35 odpovědí: 14 změna: 03.10.14 17:03

ahoj mam elektromotor vem grunhain ddr 220v 1370otacek za min a chtel sem se zeptat vedou z toho 3 draty 2 cerny a jedem modrý + zelenozluty z kostry motoru jak to zapojit aby to fungovalo dekuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: bmbx®
Datum: 02.10.14 05:46

modrý - nulák - pravý kolík vidlice, černý - fáze- levý - kolik vidlice, zelenožlutý - střední kolík zásuvky

Ohodnoceno: 0x

Datum: 02.10.14 06:25
avatar
Nesrozumitelné! Vedou z toho... Z čeho? Z vinutí motoru na svorkovnici? Nebo je už připojený kabel?
Kolik je kde černých drátů? Jeden nebo dva? Pokud dva, oba z jedné svorky?
Modrý + zelenožlutý z kostry spolu? Modrý zvlášť?
Foto svorkovnice by nebylo?
Ohodnoceno: 0x

Od: jarosinec
Datum: 02.10.14 16:09

z motoru vede rovnou kabel je tam barva cerna hneda a modra a telo motoru tam je zeleny + kondik tam je modrý cerny a zelený

Datum: 02.10.14 07:08
avatar

Mě se to zdá srozumitelné. Já to chápu tak, že z motoru vedou 2 černé a modrý (a 1 zelenožlutý je připjený na kostru). V tom případě modrý na nulák, jeden černý přímo na fázi a druhý černý na fázi přes rozběhový kondenzátor.

Jak velký má být ten kondenzátor ovšem netuším, v lepším případě bude jeho kapacita uvedená na štítku motoru.

Ohodnoceno: 0x

Od: 111®
Datum: 02.10.14 07:09

akorát musí vědět který černý je pomocné vinutí..

Ohodnoceno: 0x

Od: bmbx®
Datum: 02.10.14 08:28

omlovám se, přehlédl jsem že černé jsou dva *hi*

Tak jak zde píší ostatní, mezi druhý černý a zbývající musí být rozběhový kondenzátor.

Ohodnoceno: 0x

Od: jarosinec
Datum: 02.10.14 17:11
Od: bmbx®
Datum: 02.10.14 21:14

Tak ten s tím očkem od kondenzátoru bych ukostřil společně s ochranným zelenožlutým od zásuvky na motor. Fázi a nulák bych připojil na černé od motoru. Hnědý od motoru na jeden konec kondenzátoru a druhý konec kondenzátoru na jeden z černých od motoru a to podle toho, kam se motor má točit. Prostě, mezi černými vodiči je hlavní vinutí a pomocné (rozběhové) vinutí je odlišeno hnědou barvou.

Je mi jen trochu divné, proč kondenzátor má ochranný vodič, když je podle fotky izolován v plastu, nebo se mýlím?

Ohodnoceno: 1x

Od: jarosinec
Datum: 02.10.14 21:23

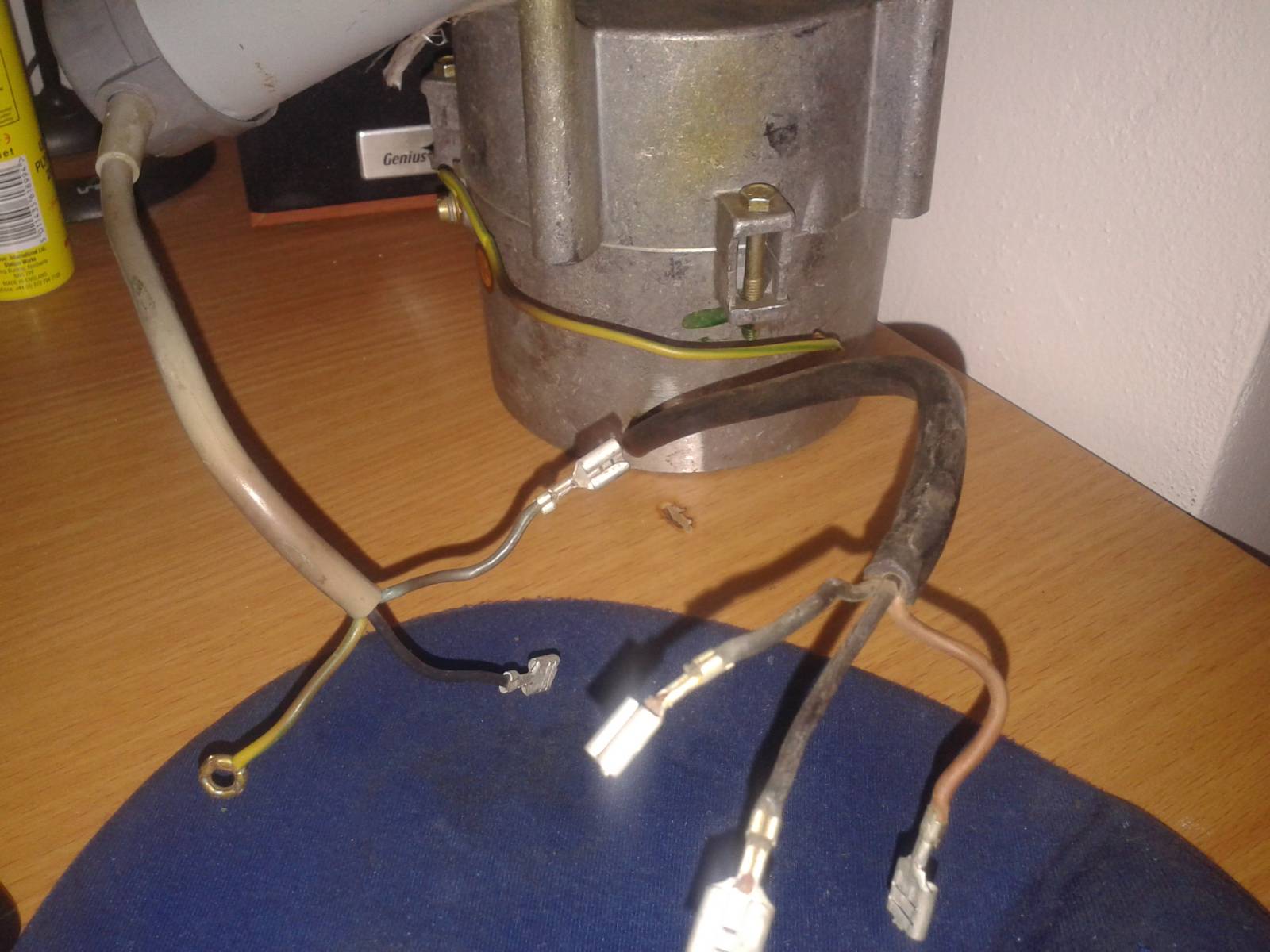

kondik je v plastu a kabel z toho vede zeleny modrý a cerný a z motoru je modrý hnedý a cerny jestly tomu rozumym tak zelenozluty je kostra na kolik modrý je zapojen v pravo + modrý kondik a cerny v levo a kam hnedy ten nemusi bejt zapojen? nejak se my tam plete

Od: jarosinec
Datum: 02.10.14 21:38

chapu to tak ze dam barvu na barvu a potom ten cerny dam bud na modrý a nebo hnedy tam kam se bude tocit motor?

Od: bmbx®
Datum: 02.10.14 21:55

Na té fotce není zřejmé jaká barva vede z motoru, ale zopakuji to takto:

Přivod z 230V stejná barva na stejnou barvu, (modrý,černý), vývody kondenzátoru nejsou důležité která barva kam se zapojí, důležité je, aby jeden konec kondenzátoru byl na hnědé motoru a druhý konec se připojí na černý od motoru. S tou změnou smyslu otáčení jsem se spletl, to by musel být motor trojfázový, ale tohle bude opravdu jen s pomocným rozběhovým vinutím.

Ohodnoceno: 1x

Od: jarosinec
Datum: 03.10.14 16:09

z motoru vede modrý hnedý a cerny kondik ma zeleny modrý a hnedy

Od: bmbx®
Datum: 03.10.14 16:17

U kondíku se použije modrý a hnědý na barvě nezáleží kam se připojí, zelená by měla jít na kostru moptoru a ochranný vodič, modrý a černý motoru se připojí na síťové napětí a zelenožlutý ze středního kolíku zásuvky je ochranný vodíč ten se připojí na kostru motoru. Kondík se modrým a černým vodičem připojí na hnědý a černý motoru. Už nevím jak to líp napseat a kreslit nemám čas

Ohodnoceno: 1x

Od: jarosinec
Datum: 03.10.14 17:03

už sem to pochopil super funguje diky moc
