Předem děkuji za radu.

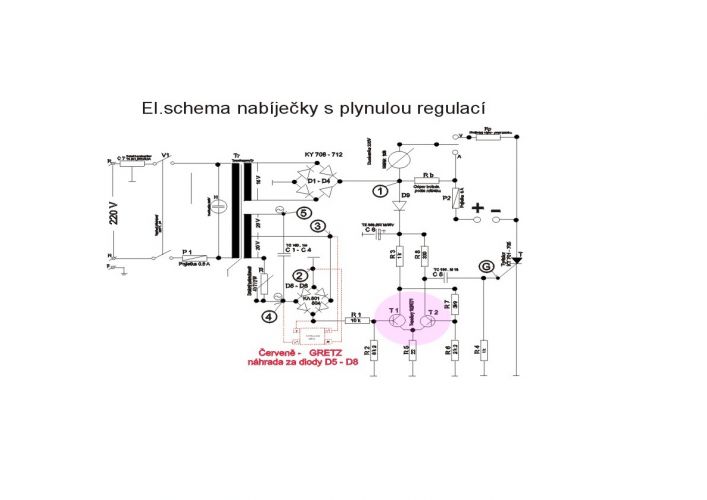

Čím nahradit tranzistory 102 NU71 v řídícím obvodu nabíječky akumulátorů s plynulou regulací?
2x
No, já bych se toho tolik nebál. Protože v tomhle zapojení pracují oba tranzistory v tzv. spínacím režimu a jakýkoliv křemíkový NPN tranzistor je předčí snad ve všech mezních parametrech - nahradil bych je třeba "obyčejným" BC546A. Možná potom bude potřeba upravit velikost rezistorů R1,R2,R6,R7(zejména R1,R2) - nejspíš zvětšit hodnotu některých, aby bylo dosaženo požadované regulace nabíjecího proudu. Dalo by se to trochu přiblížit výpočtem, většinou se to ale pak stejně musí doladit v při oživování.
Pokud jsem ze schematu vyčetl dobře,použitý tyristor je typu KT701 (-706) - autor zapojení použil germaniové tranzistory zřejmě jen z důvodu úspory - "křemík" byl v té době ještě dost drahý. Tato nabíječka by měla umožnit bezeztrátovou regulaci nabíjecího proudu, který se ale bude měnit podle stavu nabití akumulátoru. PS: ten tyristor bude potřeba umístit na chladič.
doplněno 29.12.08 16:17:Tady je to správně: 102NU71 = NPN , BC546A = NPN.
Děkuji.Jak je složité předělání na tranzistory křemíkové.Uvedl by někdo upravené funkční schema.
Moc děkuji.
Děkoji moc za radu ,tranzistory jsou k dispozici na Vámi uvedené adrese " DENKL".
Stajně bych uvítal přestavbu nabíječky na modernější tranzistory .
Nemusíš si dělat těžkou hlavu.Ve schematu jsou použity jako diferenciální člen,a na malé proudy a napětí.Rozdílové napětí na výstupu ovládá tyristor velmi malým proudem,není skoro důvod,aby odešly.Skutečně nastavení diferenciálníko zesilovače a ještě s PNP tranzistory je bez měření a katalogových údajů nemožné.Na trhu jsou BC 327 .
