Doutnavka může být v každém vypínači?

Doutnavka svítí na principu doutnavého výboje v prostředí s vakuem nebo nějakým netečným plynem. Výboj vznikne přivedením napětí na dvě elektrody ve vhodné vzdálenosti.

Vypínač s doutnavkou nemusí být jen jako klasický schodišťák, doutnavky se dají použít i u normálního obyčejného jednoduchého vypínače.

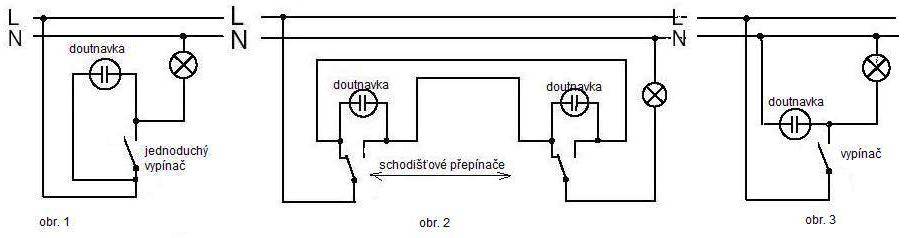

Pro příklad: Doma nechci v noci stále šmátrat po zdi a hledat ten zatracený vypínač... Proto do obyčejného vypínače vložím doutnavku, každý konec doutnavky pod jeden šroubek.(nebo koupím vypínač s doutnavkou). Při vypnutém vypínači je na jednom konci (vývodu) doutnavky fáze, na druhém konci doutnavky nulák, přivedený přes vlákno žárovky. Teda mezi oběma elektrodami doutnavky je napětí a doutnavka svítí. Doutnavka má velmi velký odpor (obě elektrody nejsou nijak spojeny) a proud (v obvodu fáze- doutnavka-vlákno žárovky-nulák) způsobený doutnavým výbojem je maličký. Proto žárovka nesvítí. Pokud sepnu vypínač, vypínač zkratuje paralelně připojené elektrody doutnavky, ta zhasne. Zároveň začne protékat proud vláknem žárovky a ta se rozsvítí.Toto zapojení se používá tam, kde chci vidět, kde se nachází vypínač. Obrázek č. 1

Zrovna tak mohu použít doutnavky ke schodišťovým přepínačům na oba konce chodby...nebudou trable a obvod bude fungovat. Obrázek č. 2

Pokud chci mít kontrolu, kde se svítí, použiji zapojení podle obrázku č. 3. Tam ale musím přivést do vypínače nulák, aby doutnavka mohla svítit při zapnutém světle.

K otázce: Ano, můžete dát vypínač s doutnavkou na původní místo. K rozsvícení doutnavky potřebujete napětí, teda fázi i nulák. Napětí existuje jen mezi dvěma body.

Pokud má doutvavka svítit při vypnutém vypínači, tak "nulák" nepotřebujete, jen namontujete nový vypínač.

Vypínač s doutnavkou mohu dát vždy za vypínač bez doutnavky a naopak. Pak je otázka zda chci, aby doutnavka svítila.

Pro řazení S (doutnavka svítí při zapnutém světle) musím mít do vypínače přivedenou nulu.

Pro řazení So (doutnavka svítí při vypnutém světle) není potřebná nula.

Co se týká zapojení, tak je to podstatný rozdíl. Při So se fáze přepne na doutnavku a druhí pól je propojený na žárovku a tou je připojena na nulu. procházející proud nerozsvítí žárovku, ale jen doutnavku. Opravdu je toto nejpoužívanější použití.

Zapojení S se používá tam kde není vypínač v místnosti kde se rozsvěcí světlo. Mám panel, kde budu dálkově ovládat světla v několika místnostech či částech místností. Pak je to rychlá orientace co mám vlastně zapnuté.

Bezproblémově můžete takový vypínač použít místo koncového vypinače, kdy se lustr rožíná z jednoho místa. U lustru, který se rožíná z více míst (světla na schodišti) narazíte na trable a obvod nebude fungovat.

Vypinač s doutnavkou funguje jako klasický schodišťák, který se přepíná do dvou poloh, přičemž v jedné poloze teče proud do lustru mimo doutnavku (doutnavka nesvítí) a ve druhé poloze teče do lustru přes doutnavku (doutnavka svítí). Odpor doutnavky je obrovský, mnohonásobně větší než odpor žárovky. Proto svítí pouze doutnavka a žárovky v lustru ne.

Jestli máte v úmyslu dodatečně vybavit schodiště vypinači s doutnavkami, pak musíte do obvodu přidat ještě jeden drát. V tom případku zavolejte elektrikáře, protože sám věc nezvládnete..
