Schéma usměrňovače

Od: Datum: 23.08.14 21:00 odpovědí: 8 změna: 24.08.14 23:11

Ahoj rozhodl jsem se, že si postavím zesilovač, který se musí napájet ze symetrického zdroje aspoň 100W.Našel jsem doma trafo, co dá 100W ale nesymetrických (24V a 4,17A)

Potřeboval bych nějaké schéma, jak udělat z nesymetrického symetrické napájení nejlépe i s hodnotami součástek tak, aby zůstal výkon 100W.

Prosím napište mi sem nějaké návrhy, popřípadě i chcémata.

Předem děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 23.08.14 21:50
avatar

Co si představujete pod pojmem symetrické napájení?

Ohodnoceno: 0x

Datum: 23.08.14 21:55

aby na vystupu bylo + - a kostra

Datum: 23.08.14 21:58

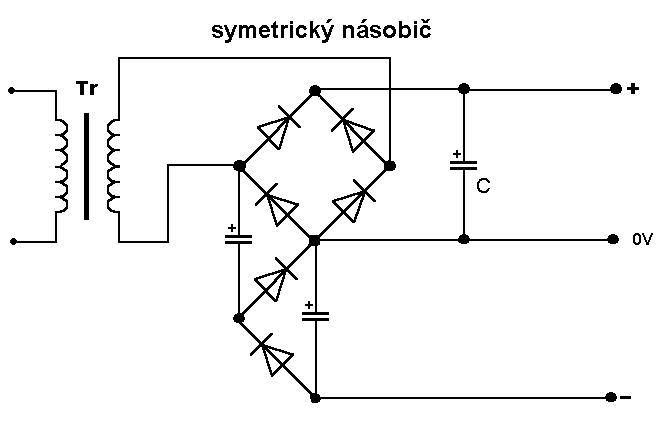

Šlo by to udělat takto?

Datum: 24.08.14 03:21
avatar
Takto to nepujde.
Potřebuješ transformátor který má dvě stejná vinutí nebo dva transformátory o stejném sekundárním napětí.
Pro tebe by bylo nejjednodušší pořidit dva stejné transformátory z rozvaděčů 24 v.
Nebo si ho přímo koupit hotový v gme nebo někde v bazaru.
Dej si pozor na maximalní napájecí napětí a ohled na zatěžovací impedanci 4 nebo 8 ohmů.
Ohodnoceno: 0x

Datum: 23.08.14 23:59
avatar

Obvykle se pro symetricky napájený zesilovač používá trafo se dvěma sekundárními vinutími.Tady se pak nemusí počítat s důkladně vybíranými součástkami,které se použijí ke stavbě usměrňovače.Ideální je toroidní trafo,kde sekundár je vinutý současně dvojicí drátu.

JABRAKA

Ohodnoceno: 0x

Datum: 24.08.14 12:34
Ok a kde bych našel rozvaděče 24 v? :)
Datum: 24.08.14 17:44
avatar
No podívat se po internetu kde co kdo nabízí ale nic proti gustu ukradnout jde vše :)
doplněno 05.09.14 20:22: Tak jak jsi dopadl?
Ohodnoceno: 0x

Datum: 24.08.14 23:11
