Elektroschéma vs funkčnost

Od: Datum: 20.08.14 12:17 odpovědí: 19 změna: 20.08.14 20:02

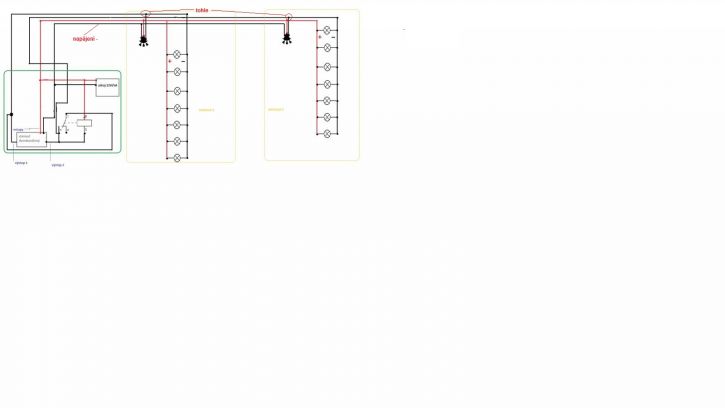

dobrý den,poradíte mi prosím jak zapojit následující obvod.vyrábím si noční osvětlení vše mám už koupené ale potřebuji aby to fungovalo takto:1místnost v místnosti není pohyb takže světla svítí na 15 procent jak čidlo zaznamenná pohyb tak rozsvítí světla na 100 procent(pouze v místnosti 1).zatím co v místnosti 2 budou svítit světla pořád na 15 procent dokud tam někdo nepříde a nerozsvítí se také na 100procent.až to vypnou čidla v každé místnosti tak světla budou svítit zase pouze na 15 procent.ale moje otázka zní:potřebuji aby když bude pohyb v místnosti 2 aby se rozsvítila zároven i světla v místnosti 1 i když v té jedničce nikdo nebude.přikládám obrázek jak jsem zkoušel vytvořit schéma myslíte že to takto bude fungovat.Děkuji

doplněno 20.08.14 12:29:

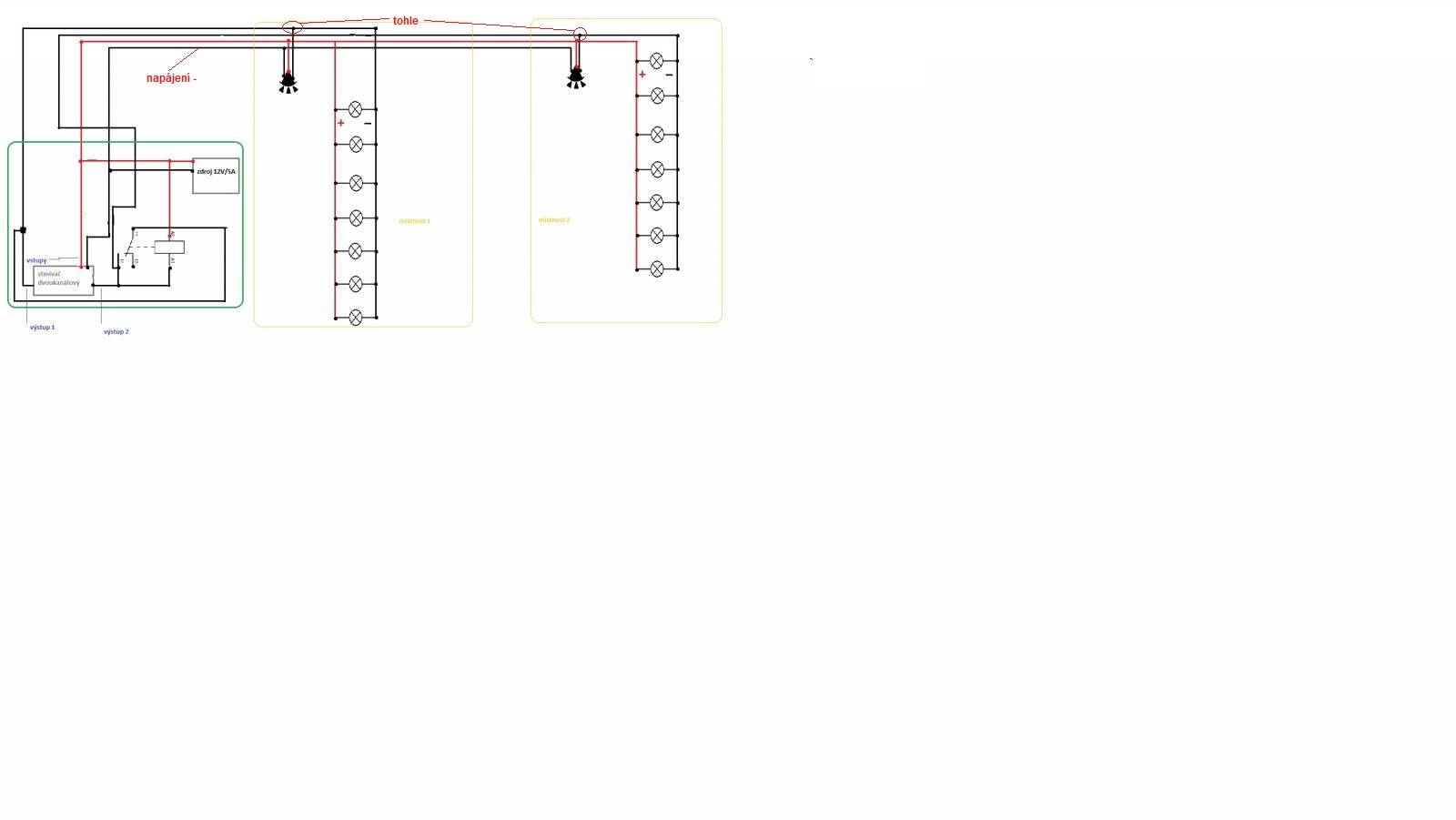

tady je lepší obrázek http://kutil12.rajce.idnes.cz/



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.08.14 12:19
avatar

Tak v tomdle se skoro nikdo nevyzna jak je to nakreslene...

Ohodnoceno: 2x

Od: 111®
Datum: 20.08.14 12:51

no mhlo by to tak fungovat, tedy jestli to relé z výstupu 2 spíná - na výstup 1

Ohodnoceno: 0x

Od: borek46
Datum: 20.08.14 12:57

ano relé spíná tak jak píšete.cívka rélé se sepne pohyb čidlem v druhé místnosti

Od: 111®
Datum: 20.08.14 13:09

a proč jsou ta PIR čidla napojena na - dvakrát paralelně, jednou na napájení a podruhé na ovládání? tam bych spíš viděl z čidla zpět do stmívače a pak rovnou do ledek, nebo co to tam máš..

Ohodnoceno: 0x

Datum: 20.08.14 13:09
avatar

Proč to dělat jednoduše když to jde i složitě :) Hodně štěstí při luštění ;)

Ohodnoceno: 0x

Od: borek46
Datum: 20.08.14 13:26

čidla jsou dvakrát paralelně protože když světla svítí na 15proocent tak čidlo nesepne.čidlo je 12-24v

Datum: 20.08.14 14:40
avatar

To je tak složitě namalovaný, že se v tom nevyznám...

Ohodnoceno: 0x

Od: borek46
Datum: 20.08.14 15:01

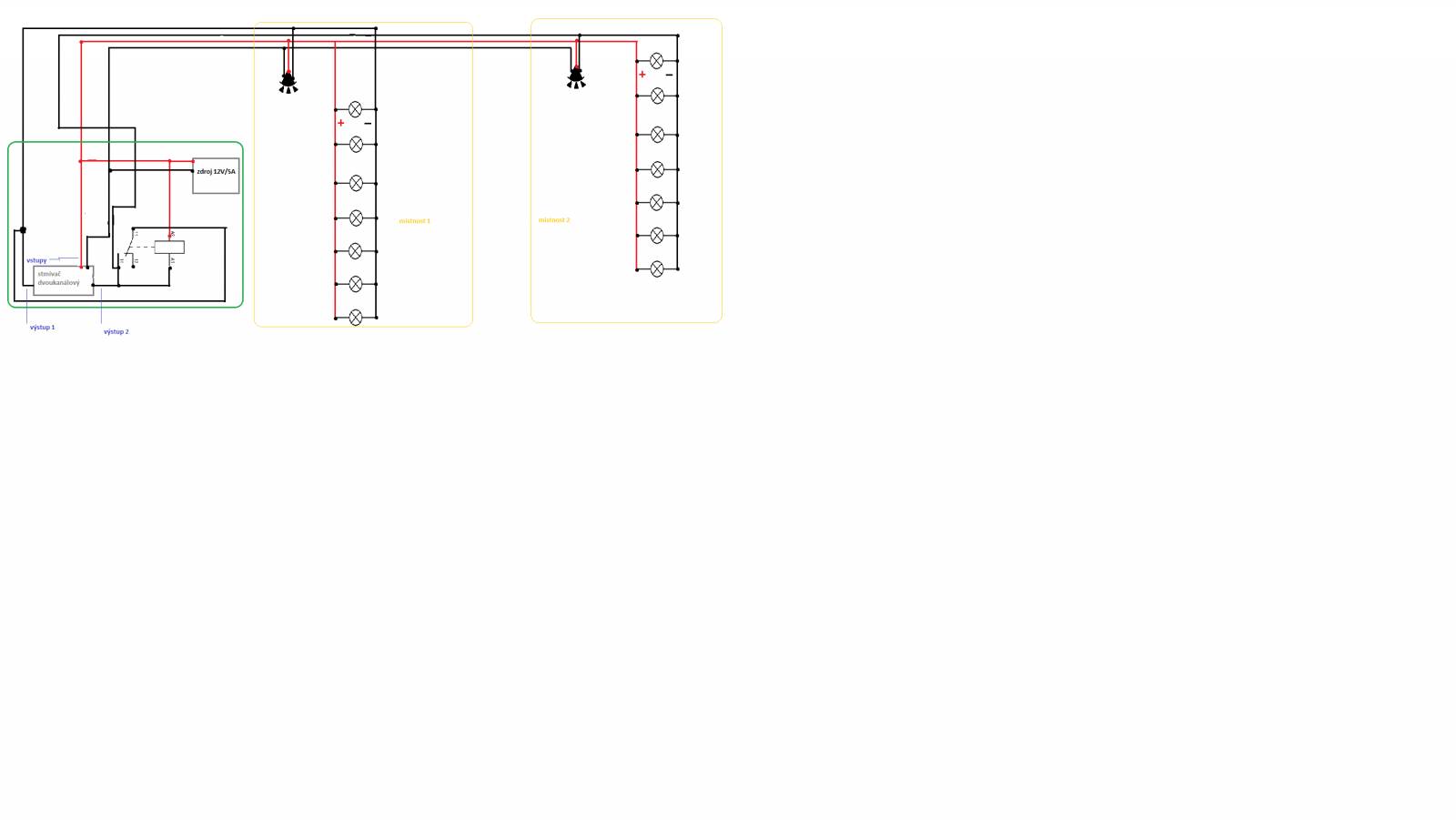

já jsem moloval tento obrázek,nebo jaký myslíte

Datum: 20.08.14 15:11
avatar

stmivac ma na vstupu co + nebo minus?

proc mate spolecny vystup z se stmivace do pir a zarovek?

dejte sem typ stmivace a pir,

popis funkce treba vam to nekdo tady nakresli...

Ohodnoceno: 0x

Datum: 20.08.14 15:32
avatar

Stmívač má napájení + a - a výstup regulovaný je -
společný pro to že chce na ten - regulovaný přivést - který mu sepne pir čili neregulovaný (aby dostal 100% jas při sepnutém pir ale díky tomu může odpálit stmívač)
Nemusí sem dávat nic všechno je to na jedno brdo :D
Já už jsem mu to nakreslil a ani se k tomu nevyjádřil

Ohodnoceno: 0x

Datum: 20.08.14 15:19
avatar

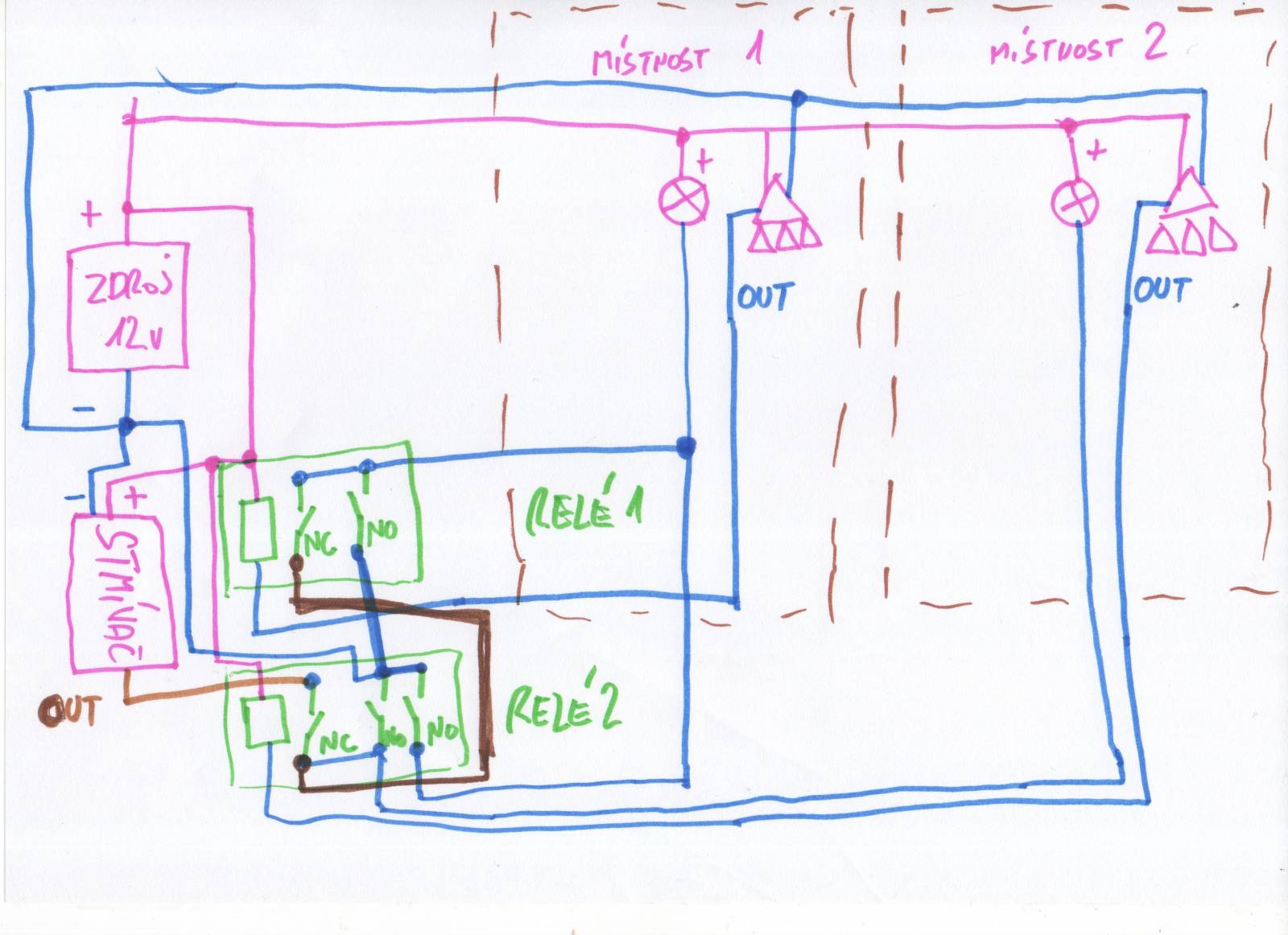

Máš to až moc jednoduché docela si zahraváš s tím stmívačem a mohlo by dojít k jeho zníčení. Absolutně nechápu proč dvou kanálový přece ti stačí svit 15% a pak 100% přece? V tomto obvodu by ti stačil místo stmívače Lineární regulátor napětí LM317 nebo KUY12 se kterým by jsis mohl nádherně regulovat napětí (ale asi nehledíš na cenu) . Pokud si pozorně prohlídneš můj náčrt zjistíš že za pomoci NC kontaktů mám chráněný stmívač.Závěrem tvoje zapojení je funkční i když jsou tu jistá rizika

Ohodnoceno: 0x

Od: 111®
Datum: 20.08.14 16:59

to v kroužku

Ohodnoceno: 0x

Datum: 20.08.14 17:09
avatar

To je mínus co ti sepne pir čidlo při pohybu :) Vy jste teda tady (j)Elita

Ohodnoceno: 0x

Od: borek46
Datum: 20.08.14 18:56

dobrý večer,omloumám se to schéma co jste mi nakreslil jsem si prostudoval,akorát bych to chtěl zapojit pouze s toho co mám doma.mám pouze jedno přepínací relé na 12v,2 pir čidla na 12v (jsou na něm pouze tři vývody napájení +a-,a spínané mínus.pak dvoukanáloví stmívač(napájení +a-,a regulované jsou 2 vývody mínus),ale na to že jsem vyšel ted z prváku elektrikáře silnoproud jsem to až tak hrozně nezapojil néé?když si vezmu jak u nás druháci neumí zapojit ani obyčejnou zásuvku s chráničem.

Datum: 20.08.14 19:28
avatar

Ono teoreticky by to fungovat mohlo ,ale mysli na to že máš danou regulaci na 15% máš i tak stmívač nastaven a najednou díky pir čidlu na to přivedeš 100% čili těch 12 voltů tak že záleží jak je konstruován stmívač třeba mu to vadit nebude a nebo to bude to poslední co ,,uvidí,, :) Jinak vzhledem k tomu že jsi v prváku a dokážeš si sám tohle navrhnout tak nebudeš mít u zkoušek problém ;) A ještě to PIR není náhodou z EZS? pokud ano bude ti to blbnout :( potřebuješ ten mínus aby ti tam chvíli zůstal jinak ti to jen blikne když se pohneš a bude to o ničem.

Ohodnoceno: 0x




Od: borek46
Datum: 20.08.14 19:44

Dobrý den,pohybové čidlo je tohle:http://www.led-tech.cz/prislu…lo-pro-linearni-svitidlo.html

akorát jako stmívač použiju tohle:http://www.led-tech.cz/ovlada…67-led-ovladac-ir24b-rgb.html

dá se tam nastavit intenzita osvětlení a je tříkanálový je to pro rgb pásky,já to použiju jako stmívač.světla mám použita led pásky 2m takže zádný velký odběr.ještě se chci zeptat jak silnou pojistku mám dát za zdroj 12v aby při případném zkratu nejdál od zdroje to tu pojistku vyhodilo,celkem je to 15m kabelu a 1m led pásku rozstříhaný po 10 cm.jde mi spíš o ochranu vedení.mám tam pouze kabel který se používá pro domovní zvonky.ale led pásek odebírá celkem 7.2w

Datum: 20.08.14 19:53
avatar

Parádní stránky pěkné ceny ;) tam jsi to kupoval? I=P/U (výkon/napětí) odběr led pásků 0,6A ;) ;) Zvonkový drát vydrží hodně> http://elektrika.cz/data/clan…y/co-vse-vydrzi-zvonkovy-drat

Ohodnoceno: 0x

Od: borek46
Datum: 20.08.14 19:58

ano tam jsem to kupoval už to mám doma.tak už to jenom něják zapojím a můžeme svítit.děkuji za rady

Datum: 20.08.14 20:02
avatar

Není za co , kdy by jsis sehnal ještě jedno relátko tak to zapoj tak jak jsem ti to poslal je to 100% funkční za to ti ručím (Pokud je to nepřehledné přehreslím ti to ještě) :) a kdy by cokoliv obrať se na mně poradím s čímkoliv ohledně elektro ;)

Ohodnoceno: 0x
