Zdravim, mam problém.. Koupil jsem dnes klasickou venkovní anténu ( síto). Namontoval jsem držák na dům, na něj anténu a koaxiální kabel, protáhl oknem, zapojil druhý konec koaxu do setoboxu a zesilovač píchnul do zásuvky. Mám sílu signálu pouze kolem 45 % a kvalitu 0%. Mám doma pokojovou anténu na kterou chytím téměř vše a bez přeskakování obrazu a je kousek od toho nového síta akorát uvnitř domu. Nevíte někdo v čem je problém? Když vytáhnu koax ze síta a vodičem v koaxu se dotknul síta tak se signál i kvalita zvedne a naskočí už nějakej obraz...Díky za tipy
Nemůžeš připojit koax přímo na svorky antény. Proto se tam dává symetrizační člen. Vypadá to nějak takhle.
jestli dobře chápu tak simetrizační člen je ta svorka s dvěma šroubky, takhle nějak to mam s tim rozdílem, že vodič koaxu mam zapojen na ten jeden šroubek nahoře a v tý svorce mam neoholenej koax a přes svorku přehnutý ty chráničový drátky s tim alobalem..
Symetrizační člen je ten zelenej blázinec v tý černý krabičce. Připojíš to ke dvou šroubkům na anténě a koax pak k tomu šroubku a opletení pod ten ohnutej plech.
právě tady koukam, že se ti ten vodič uprostřed koaxu dotýká jak toho ohnutýho plechu tak je i chycenej pod tim jednim šroubkem což já takhle nemam, mam ho jen pod šroubkem... co se týče kontrolky na zesilovači, svítí zeleně
doplněno 15.08.14 06:38:na anténě v tý černý krabičce je další stříbrná krabička, kam zespodu zastrčim vodič z koaxu a přišroubuju tou matkou na koaxu a tam by to mělo bejt ok
Navol si, aby ti settop box ukázal sílu signálu. Pak vyndej zásuvku napájení zesilovače. Jestli se nic nestane, bude závada v zesilovači. Jestli signál ještě víc poklesne, máš to patrně přebuzené a pak se začiď podle rady nahradit zesilovač sym. šlenem. Jo a ještě si vypni napájení zesilovače v menu settopboxu, pokud to už nemáš.

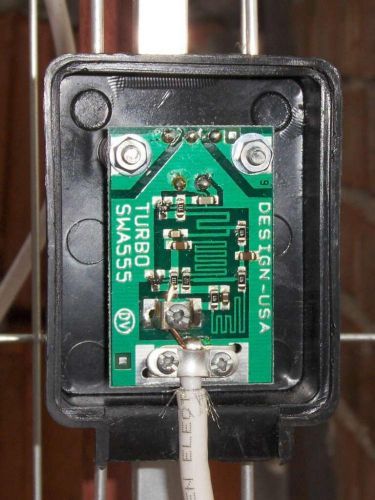

Tohle není právě nejvhodnější ilustrační foto. Na vašem obrázku je antenní předzesilovač - tedy to, co má v anténě tazatel.
Symetrizační členy vypadají takto: google.cz/...
když vyndam zesilovač tak se na signálu nic nemění... asi nakonec budu muset zavolat televizáka, už ztrácim nervy :D
tak se vracím zhruba po roce abych poděkoval za odpověď, minulý týden jsem koupil klasický sym. člen zapojil, u settopboxu jsem vyhodil ten bazmek s tim napájenim do zásuvky a dal tam klasickýho samce, signálu je opravdu habaděj, děkuji tedy za odpovědi, pomohly mi k výsledku
0x
Vyfoť to, jak to máš uvnitř té krabice zapojený. To není možný, volat kvůli kravině technika a dávat mu pětikilo, když to může bejt blbej šroubek nebo co...
Pokud se signál nemění, je ten zesilovač vadný nebo bez napětí, v obou přápadech se chová v anténě jako útlum. Jak máte řešeno napájení zesilovče? Dostane se napětí od zdroje opravdu až k zesilovači?
to nevim, myslim si, že bude vadnej ten předzesilovač na anténě, protože když z něj vyndam koax a dotknu se s nim na jeden z drátů antény tak naskočí obraz a síla je kolem 70 a kvalita 100%..
Slíbils nám foto. Zatím jsi je nedodal. Teoreticky máš vyjmenované prakticky všechny možnosti. Vyfoť jak to vypadá v anténě a také vyfoť tu napájecí vyhýbku.
Máš k dispozici nějaký multimetr nebo voltmetr s rozsahem cca 20V stejnosměrných? Změř napětí při zapnutém napájení zesilovače na konci koaxiálu odpojeného od zesilovače.

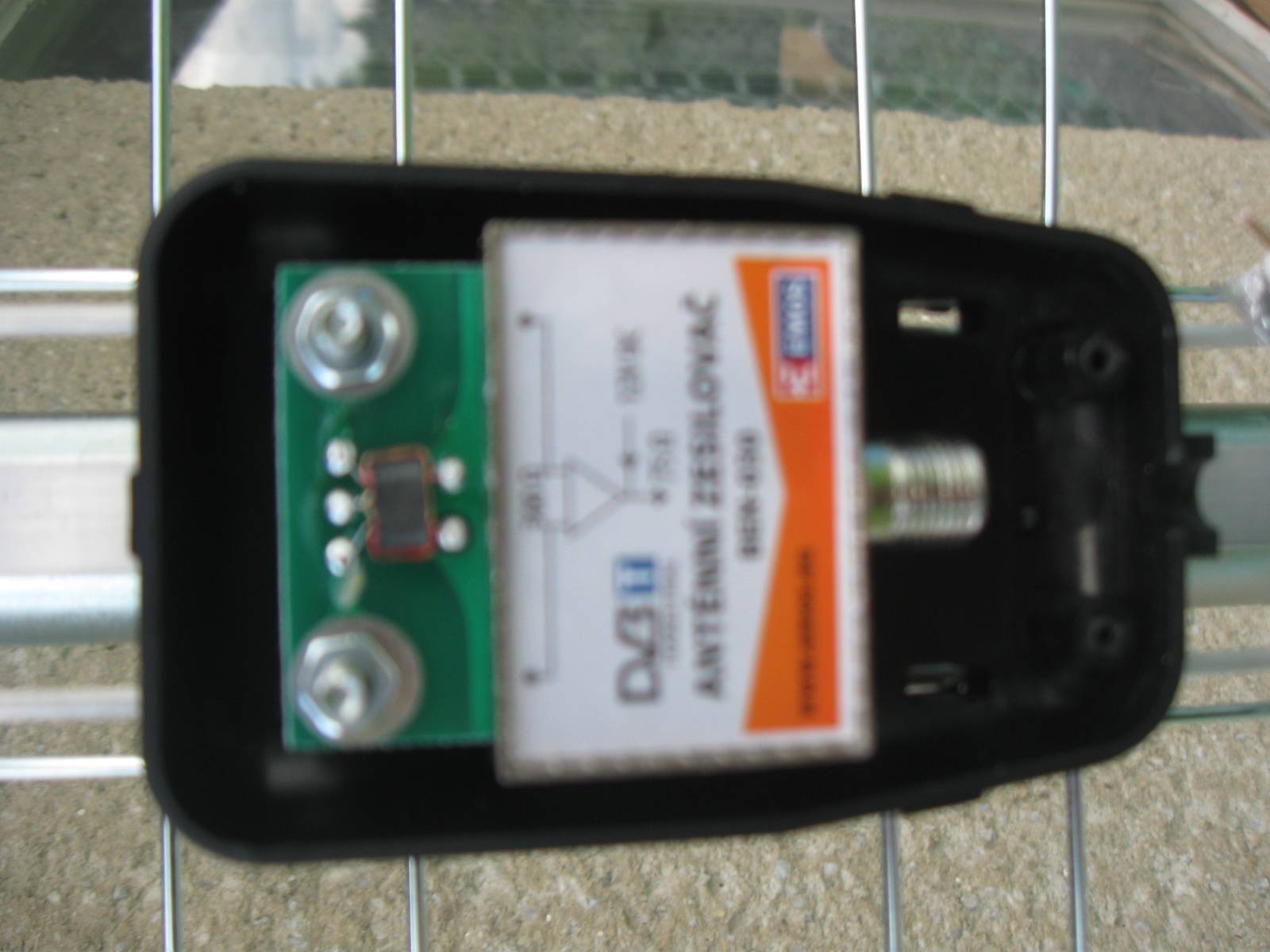

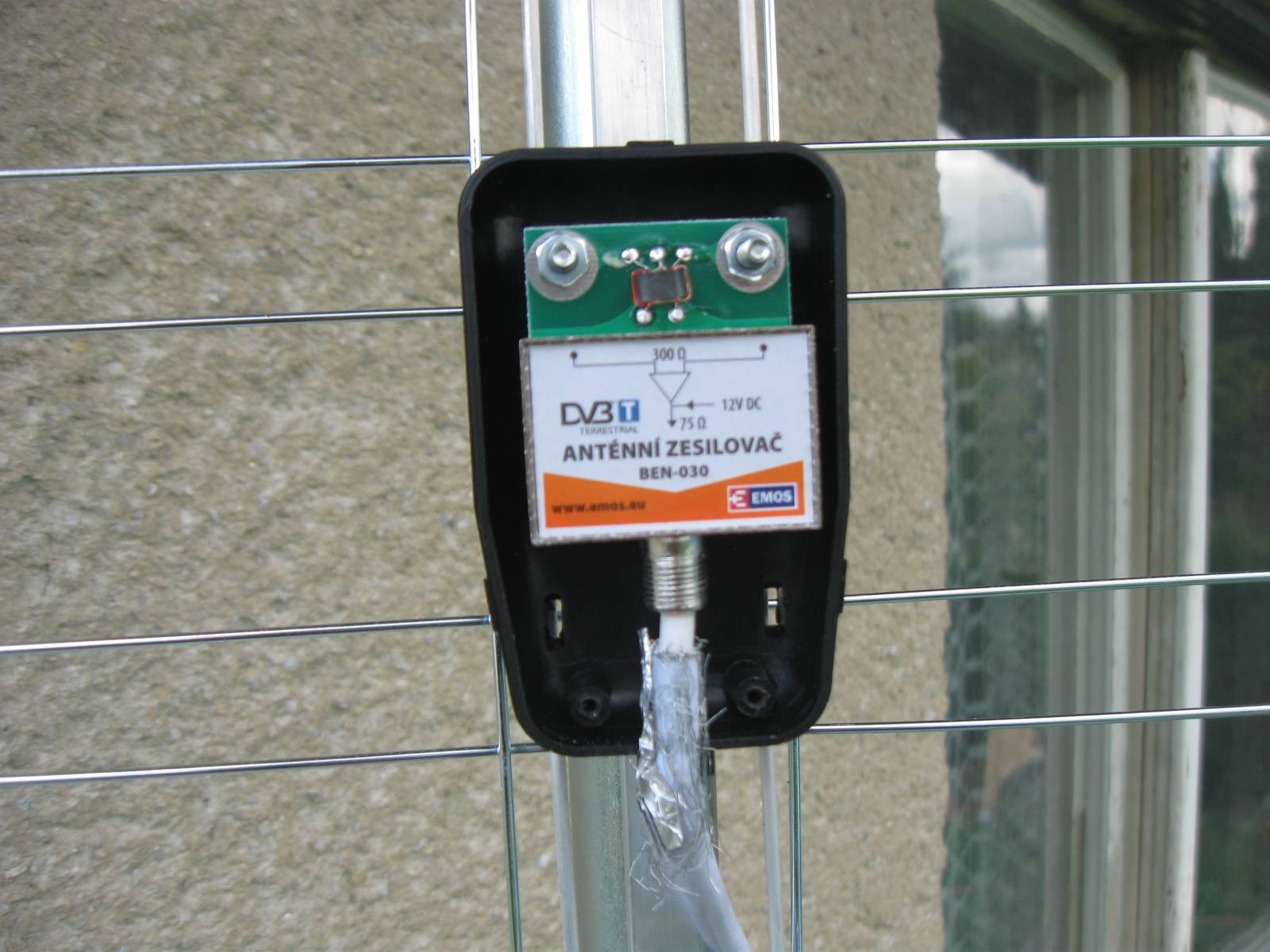

tady je to foto, co se týče toho měřidla tak to nemam a ani nemam možnost kde ho vzít a ani se v tom nevyznam..
Jak na to tak koukám, musíš zajistit kontakt toho stínění s tou přidržovací objímkou. A to jak na straně napájecí vyhýbky, tak na straně anteného zesilovače, tam je to na fotce úplně odpojené. U zesilovače by to zasloužilo správně namontovaný F konektor. Jestli jsi to měl zapojeno vždycky takhle, tak ten zesilovač neměl uzavřený obvod, takže byl bez napětí. Pro vyzkoušení přilož to stínění kabelu na ten závit u zesilovače. V té antenní krabišce je ta objímka jen aby nevypadl kabel. Z elektrického hlediska je tam zbytečná. Je tčeba stínení spojit s pláštěm zesilovače.
=
doplněno 17.08.14 16:10:V té první větě platí jen ta část před čárkou.
jestli tě teda dobře chápu, tak myslíš abych na straně anténího zesilovače omotal stínění kolem toho závitu? Měl sem ho ohlej pod tim šroubenim co je na koaxu, pak sem ho sundal. Co se týče na straně u televize, tam mám stínění ohlé pod plíškem se dvěma šroubky a vodič pod šroubkem nahoře
doplněno 17.08.14 16:30:ještě otázka: jak dlouhej má bejt ten vodič v tom předzesilovači?

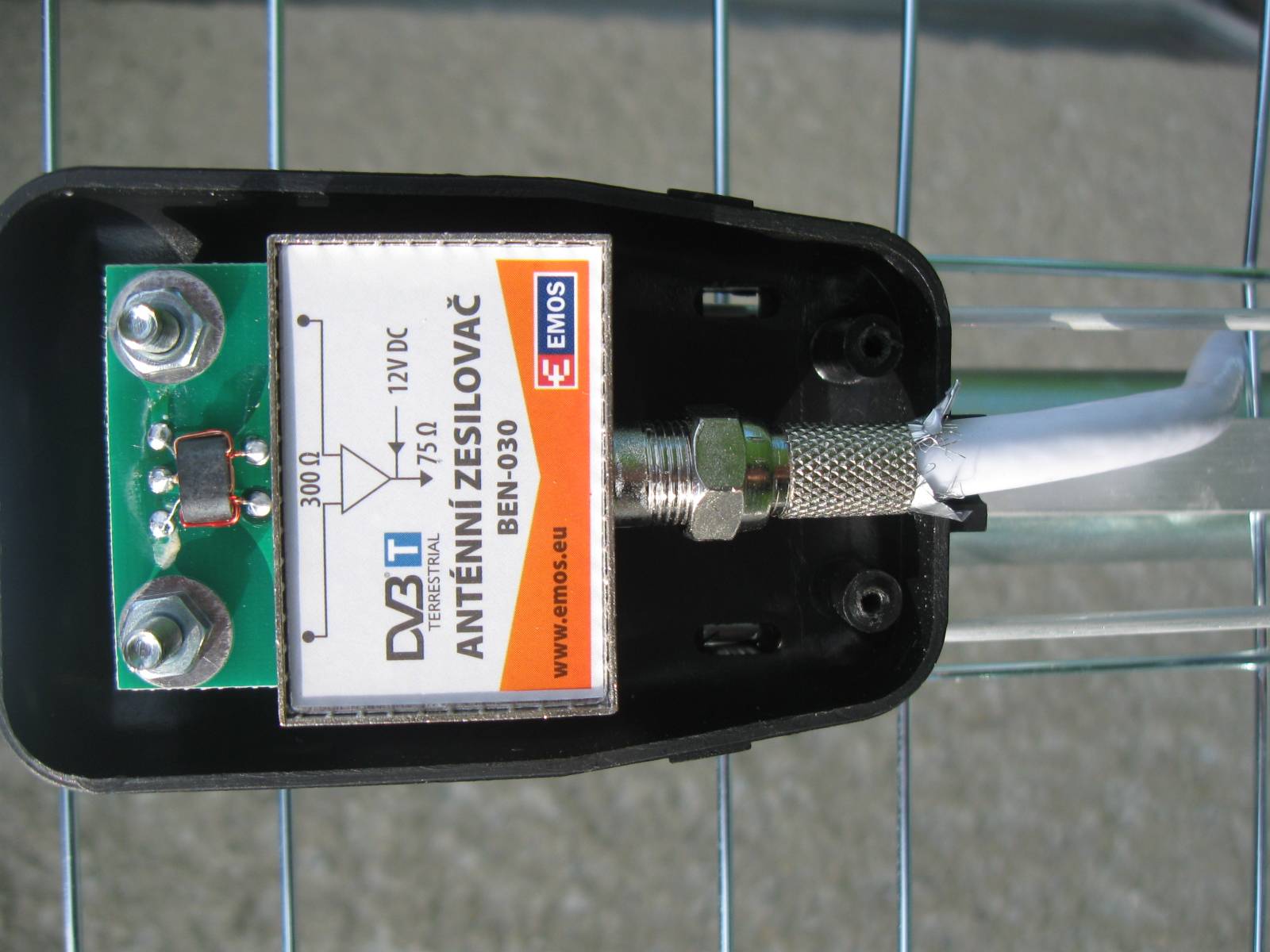

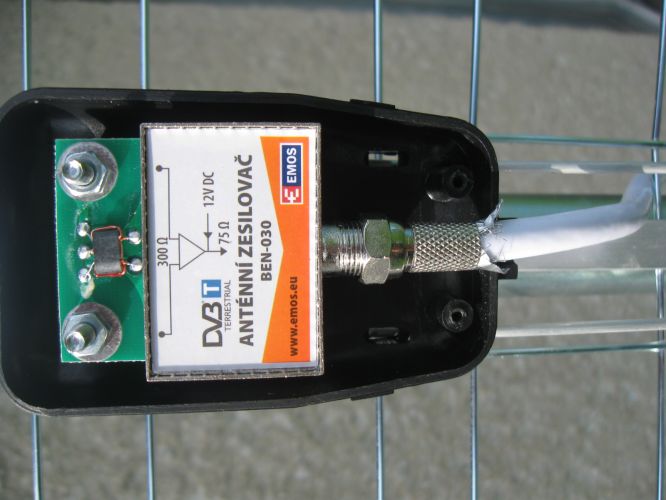

Přesně tak. Lépe řečeno, zajdi do krámu, kde jsi to koupil ať ti na ten konec koaxu nalisujou nebo našroubujou F konektor a ten tam pak našroubuj.

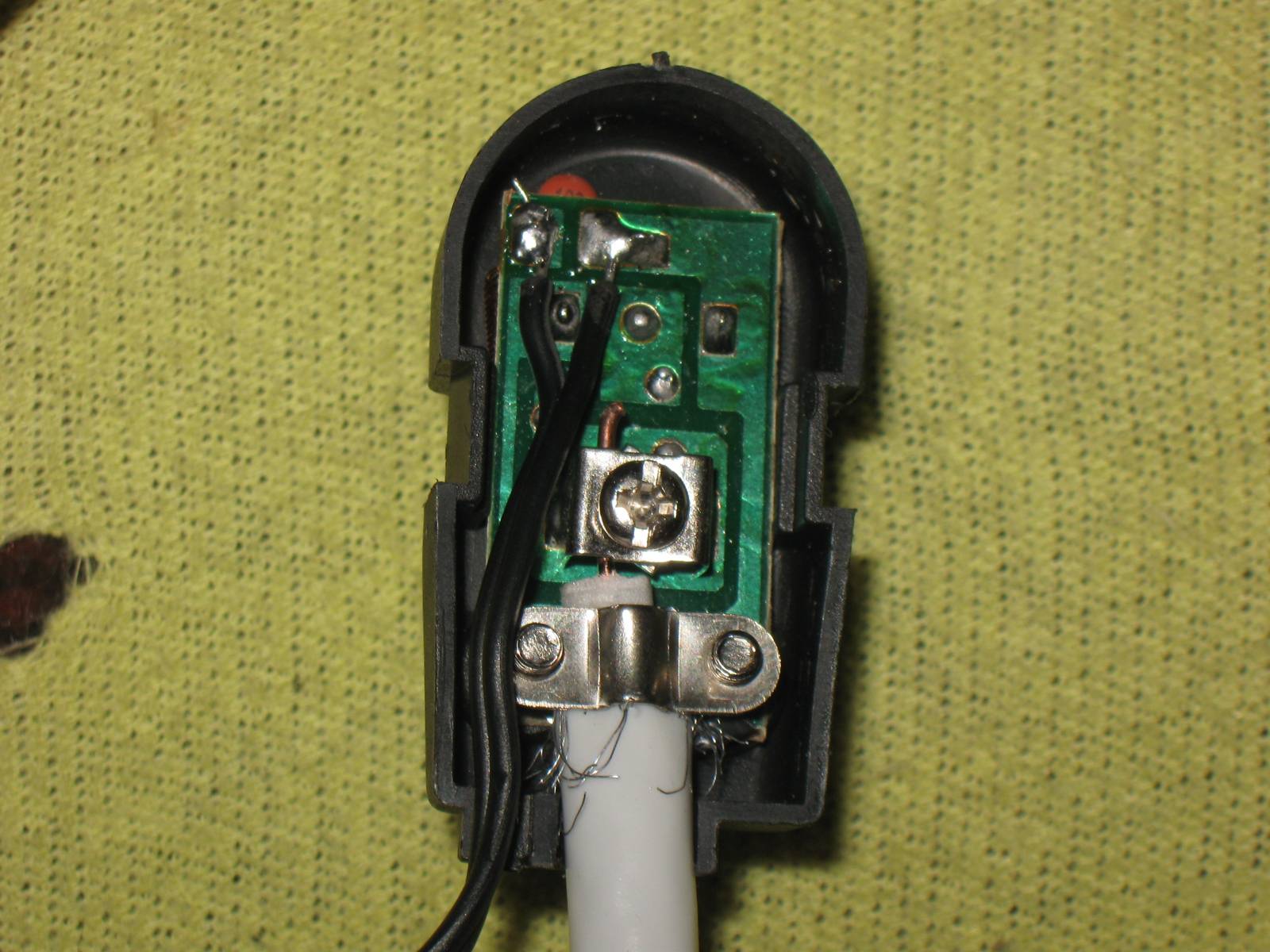

Jak je to u napájení, je vidět na fotce. Důležité je, aby se to stínění vodivě dotýkalo té objímky.
f konektor jsem tam měl a to tak, že jsem seříznul vrchní plášť z koaxu, stínění ohnul dolu a přes to nasadil na kabel f konektor, takhle mě to radil v krámě kde jsem to koupil, zastrčil jsem vodič do předzesilovače a přišrouboval, výsledek nula, tak sem konektor sundal a lehce jsem něco chytil, ale je fakt, že když jsem to bez toho f konektoru přiložil stíněním na závit tak se signál chytil
přesně takhle jsem to měl a nic, jdu to udělat ještě jednou, ještě že jsem toho kabelu koupil patnáct metrů, nějak se mi krátí :D
Jestli svítí kontrolka na napájecím zdroji, zkus třeba šroubovákem spojit v napájecí vyhýbce to stínění s tou objímkou nebo pro jistotu tu objímku úplně povol a stínění smotej a znovu přitáhni tak, aby se rovnou dotýkalo plošného spoje pod tou objímkou.
Vyndej ten vnitřek z té krabice, drží to na těch dvou maticích a kup symetrizační člen, je to stejná destička, která pasuje na stejné otvory matic-kabel zapoj stejně-prostřední drát na matici, pletení na objímku cca 60 Kč. U konektoru do přijímače nezapojuj trafo do zásuvky a vyzkoušej.
K tomu se také přikláním, zvláště když na poslední fotografii lze ten zesilovač identifikovat. Má nepochopitelných 30 db!
stačí zastrčit tak 8mm. Když si necháš udělat ten konektor, budou vědět jak to má vypadat. Je to totéž jako u satelitu.
0x
Pokud jste chytal dobře TV signál na pokojovou anténu - to znamená, že máte silný signál tam kde bydlíte. Jak psali rádcové přede mnou vyřadit anténí zesilovač (který signál zničí, je přebuzen) a napájecí zdroj. Do antény jen symetrizační člen.
když už teda tolik lidí píše o symetrizačním členu tak já ho teda koupim, pak napíšu výsledek, zatim moc děkuju za rady
symetrizační člen tam je, to je to černé na destičce, ale je otázka jak ho připojit. Proto bude lepší koupit jiný, kteý má již hotovou koncovku pro kabel, to si pohlídej a prohlédni hned ve kšeftu...
0x
Ten symetrizační člen by měl být součástí toho předzesilovače, který je předpokládám namontován přímo na anténě a je napájen koaxiálním kabelem. Překontrolujte ještě, zdali nemáte v setop boxu zapnuto napájení antény. Ta by pak byla napájena 2 x (jednou síťovým adaptérem a po druhé settop boxem ) a to by nešlo :o))
v nastavení settopboxu jsem už napájení antény zkoušel vypnout i zapnout a výsledek je pořád stejný, jestli dobře chápu tak v týhle anténě je symetrizační člen s předzesilovačem a já mam koupit symet. člen normální bez předzesilovače.
Pokud je anténa do settopboxu zapojena tím konektorem co do něj vede i externí napájení, tak zapínání / vypínání napájení antény na settoboxu nebude mít na nic vliv.
