Jak funguje schodišťový automat?

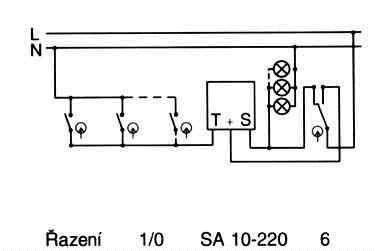

nenapsal jste jaký automat máte, ale ono se myslím zase tak moc nezměnilo. Na obrázku je blokové zapojení onoho starého známého schodišťového automatu, který se pořád ještě najde ve kdejakém vícepatrovém domě.

Jak vidíte, pro zapojení skutečně potřebujete pět drátů. L, N a ještě tři pro automat.

ahoj nechce se mi to vypisovat.

zde je odkaz eshop.elkoep.cz/...

podud by jsi něco potřeboval tak napiš vysvětlím.

Záleží jaký tam máte,my třeba ještě s tou magnetickou cívkou.Fotka by pomohla.

Jednoduše řečeno dáte tlačítkem povel časovému relé, aby sepnul světelné obvody. Čas si nastavíte podle potřeby (při instalaci) a po proběhnutí nastavené doby relé odepne světla. Někde předpisy nařizují, že před zhasnutím se musí na utčitou dobu snížit intenzita svícení a pak relátko vypne.
