LED pod kuchynskou linku

Od: Datum: 16.07.14 22:07 odpovědí: 7 změna: 17.07.14 22:51

Zdravim vsechny,

potreboval bych poradit ohledne LED pasku pod kuchynskou linku.

Nevim jake pouzit trafo, ktere LEDky jsou idealni, jaky prurez propojovaciho kabelu mezi LEDkama?

Schema:
Trafo - 50cm kabelu - 170cm LED - 550cm kabelu - 300cm LED

Tzn. 6m propojovaciho kabelu a 4,7m LEDek

Dokaze nekdo poradit?

Diky


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: jjjano1
Datum: 16.07.14 22:12

normálne kúpiš LED pás, tuším sú aj také že sa dajú prestrihnúť na hocijakú dlžku, no a hlavne treba pozrieť na aké sú napätie, napr. 12V. no a kábel stačí aj dvojlinka ako na repro príkladne, označenie 2x0,5 mm2, to bohato stačí ( ak nebude alebo niečo tak daj 2x0,75 mm2) ono to záleží podľa odberu prúdu, a to záleží aj na svietivosti tých LEDiek. trebalo by napísať aký typ konkrétne ideš brať. trafá sa predávajú origo zalitate, len pripojíš a jedeš :D schováš ho kdesi napr. za linku ...

Ohodnoceno: 0x

Od: fiser22*
Datum: 16.07.14 23:00

Semtam vyhoříš od trafa ale to je fuk... Trafo je třeba použít přímo pro LED a ideálně ho vsadit někam kde by mělo odvod tepla a na nehořlavou podložku - lignát, ne rovnou na dřevo! , vzhledem k délce 5m pásku je lepší zvolit průřez 2x0,75mm2, přičemž LED pásek je lepší zvolit takový, aby byl zalitý v silikonu (IP44)

Ještě dodatek, trafo se volí v závislosti na zvoleném LED pásku (celkové spotřebě pásku) a mělo by mít alespoň 10% rezervu

Ohodnoceno: 0x

Od: jjjano1
Datum: 16.07.14 23:17

no dneska sú už spínané zdroje a komplet zaliate v hmote a trčia len droty. rezerva musí byť samozrejme, tie LED by mali byť samozrejme zalitate a daju sa aj prilepiť na linku čo je výhoda. ja mám zdroj na LED na napájaní autorádia v dielni a ani sa nehreje ! hold spínané zdroje majú vačšiu účinnosť ...

Ohodnoceno: 0x

Datum: 16.07.14 23:45
avatar

Těch informací je dost málo. Vše i LED pásky potřebují chlazení, takže nejdříve vybrat vyhovující hliníkový profil, kde se nalepí pásek. Profil může mít i svůj difusér a pak nemusí být paásek zalitý. Podle umístění a případně hliníkového profilu vyberete pásek, ktelý je střihatekný po 5cm nebo 10cm u SMD. Trafo je vhodné použít zvlášť určené pro LED pásky. Průřez drátu je "zanedbatelný" záleží na odběru pásku a pak na délce vodiče.

Ohodnoceno: 0x

Od: prog®
Datum: 17.07.14 08:24

dobrý den,já mám doma pod linkou tuto sestavu svítí to dobře.LED pásek:http://www.t-led.cz/led-pasek-sb3-300-vnitrni

trafo:http://www.t-led.cz/led-zdroj-12v-60w-zasuvkovy

profily pro led pásek jsou různé u některých je napsáno že nesmí mýt led pásek víc jak 10w tak na to pozor.http://www.t-led.cz/profily-pro-led-pasky

a kabel pro spojení je http://www.t-led.cz/led-prislusenstvi

jinak potřebujete k tomu pájku.a můžete si k tomu dokoupit i stmívač aby vám to pořád nesvítilo na 100 procent.jinak můžete si koupit i slabší led pásek ale to už nesvítí tolik.

Ohodnoceno: 0x

Od: lukasm
Datum: 17.07.14 22:01

Diky vsem za rady.

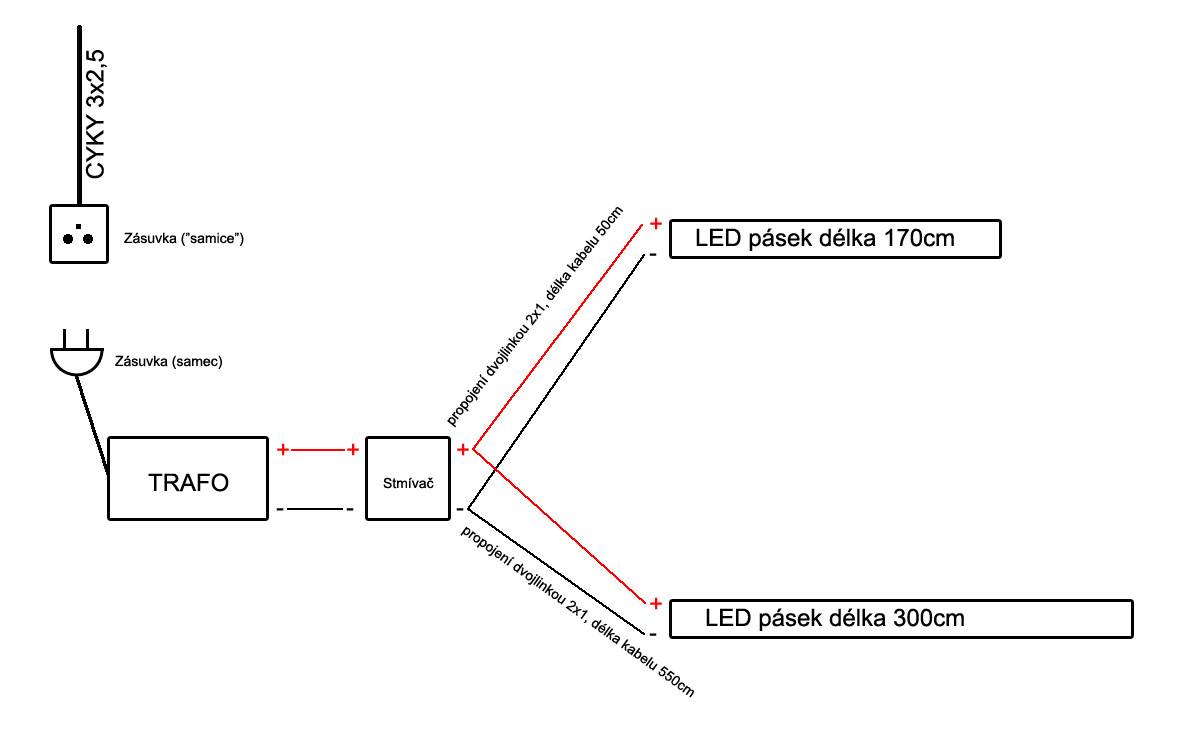

Co rikate na takoveto zapojeni (viz obrazek) + pouzity material
http://www.led-tech.cz/-napaj…50157-led-zdroj-12v-100w.html
http://www.led-tech.cz/led-pa…itrni-barva-studena-bila.html
http://www.led-tech.cz/ovlada…1-led-ovladac-m2-stmivac.html
Vysvetleni k obrazku:
- Momentalne mám vyvedený kabely CYKY 3x2,5mm. Na tento kabel pripajim koncovku zasuvky ("samice")
- Na trafo zde pridelam "samec" koncovku pro snadnejsi odpojeni kdyby nahodou trafo odeslo.
- Trafo propojim se stmivacem zde
- Ze stmívace povedou dva okruhy LED pasku propojene dvojlinkou 2x1mm
- 1. okruh - 50cm dvojlinky (2x1mm) a pote 1,70m LED pasku zde
- 2. okruh - 550cm dvojlinky (2x1mm) a pote 3m LED pasku zde
Muze tohle bez problemu fungovat?

Od: fiser22*
Datum: 17.07.14 22:51

nejen že může, ale bude to fungovat .)

Ohodnoceno: 0x
