"V rodiném domě byli montovány světla při montáži byli namontovány vypínače (jedno světlo ovládané z dvou míst) a světlo které bylo taženo přímo do přívodní krabice s kabelem CYKY J 3x2.5 (žlutozelený, černý, modrý). Vypínače byli vedeny kabelem CYKY O 3x2.5 (hnědý,černý,šedý). Propoj oba okruhy v přívodní krabici. "

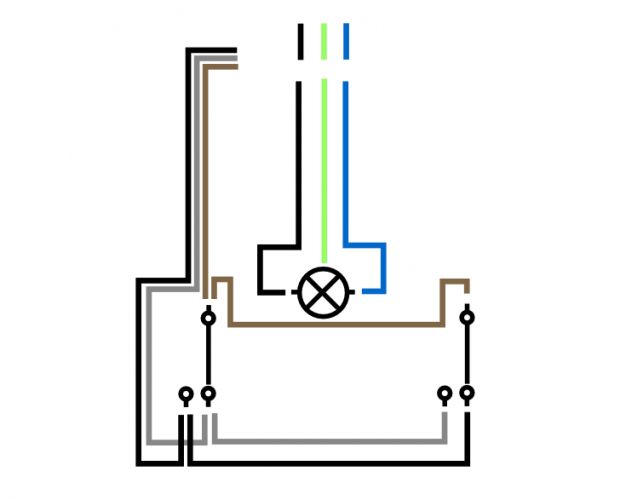

tak zní otázka. Mé řešení, vypracoval jsem si schéma, v krabici jeden drát nezapojím ... nemůžu tomu vůbec přijít na kloub. Sedím, koukám a opravdu prostě jsem se na tom zasekl a nejde mi to vyřešit. Pomůžete mi prosím s řešením? (neraďte ať si pozvu elektrikáře :D, máme to udělat sami a je to pouze na papíře)
čekejte prosím, probíhá přenos dat...
Řešení je následující.
Modrý drát od žárovky připojit na N v krabici. Zelenožlutý drát připojit na ZŽ v krabici.
A teď ten propletenec. Fáze je přivedena černým kabelem a ten musí jít na vstupní přepínací pól tak, že zrušíte šedý propoj mezi vypínači a na pravý vypínač připojíte černou fázi. Tím odstraníte černý výstup z pólu levého vypínače.
Odstraníte šedý výstup z levého vypínače a ponecháte černý a šedý propoj mezi vypínači.Šedý výstup levého vypínače připojíte na černý kabel žárovky a vesele přepínáte.

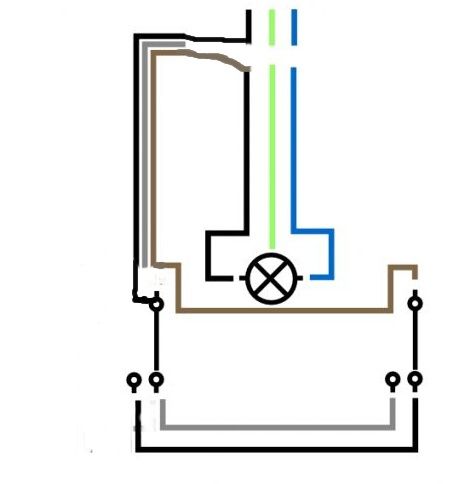

doplněno 05.07.14 19:38:Když se na to pořádně dívám a máte kresleno jak vám jdou kabely, tak je propojení následující:
Propojíte hnědé kabely v levém vypínači a ten připojíte na žárovku. Fázi připojíte va vstup přepínacího kontaktu levého vypínače a šedý výstup levého přepínače odpojíte. Zůstane jen šedý a černý propoj mezi vypínači.
doplněno 05.07.14 19:53:Vprvní odpovědi jsem prohodil barvy (to je když manželka hudrá za zády) a nevzalo mi to opravu, taže správné znění:
... tak, že zrušíte hnědý propoj mezi vypínači a na pravý vypínač připojíte černou fázi
