Jak poznat transformátor ze schématu

Od: Datum: 04.07.14 20:32 odpovědí: 6 změna: 07.07.14 09:02

Dobrý den,

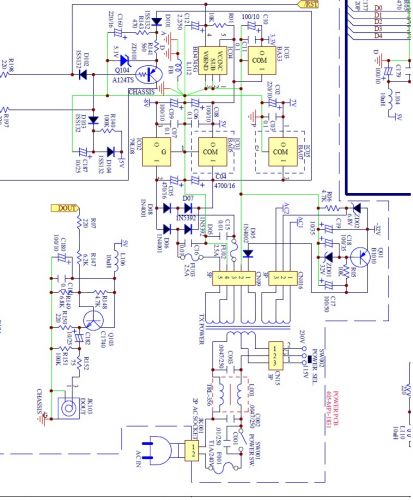

minulí týden mi odesel prehrávač. rozdělal jsem ho a začal hned u trafa a zjistil jsem ze má přepálený primární vynutí. Na internetu jsem nasel kompletní pdf k produktu, ale podle jejich oznacení v dokunentaci jsem ho na internetu nenašel. A to ani na trafu neni nic napsáno ani písmeno. Zajímalo by mě, jestli to někdo pozná podle schématu zapojení? Chci si nechat navinout nové trafo od spolecnosti http://www.jkeltra.cz , ale nevím ty sekundární hodnoty. prosim koukněte na pdf a poradte.

Předem děkuji za odpověď



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 111®
Datum: 04.07.14 20:55

transformátor je označenTX POWER

Ohodnoceno: 1x

Datum: 07.07.14 07:20
avatar

Fakt vyčerpávající odpověď. Ta si opravdu zasloužila obodovat (já to nebyl *smich* ).

Ohodnoceno: 0x

Od: bmbx®
Datum: 04.07.14 21:58

Na CN 09 je jedno vinutí co má 32V (mezi 1-2) a pak vinutí s odbočkou, jedno má 5V a druhé 8V. Pak je ještě jedno vinutí s odbočkou na CN 016 ale tam to není podle čeho určit, chtělo by to celé schéma. Po usměrnění to napětí vyleze zhruba 1,4x, ale to ničemu nevadí, naopak je to potřeba kvůli stabilizátorům.

Průřez drátů se určí dle originálu...

Ohodnoceno: 2x

Od: harmik
Datum: 05.07.14 10:56

Děkuji za nastínění některých hodnot. Pokud by jste měl čas, kouknul by jste na schéma? http://leteckaposta.cz/336559100 je to kompletní schéma od výrobce

Od: bmbx®
Datum: 07.07.14 02:06

Že mě to netrklo hned :-D

Ty vývody co jsou na CN 016 jsou napájení fluorescenčního displeje, takže mezi 1 a 3 je napájení žhavení katody toho displeje, ale nikde není uvedeno jaké má napětí, bývá to kolem 1-3V. Jedině zjistit parametry toho displeje ( VFD 201 ).

Ohodnoceno: 0x

Od: prog*
Datum: 07.07.14 09:02

Dobrý den,a když to trafo pošlete do toho obchodu tak by mohly zjistit parametry podle toho starého.nevím přesně jak se to počítá ale podle počtu závitu.možná by vám tam podle toho starého vyrobily nový.

Ohodnoceno: 0x
