Stroboskop a fotoaparát

Od: Datum: 01.07.14 23:43 odpovědí: 18 změna: 02.07.14 14:39

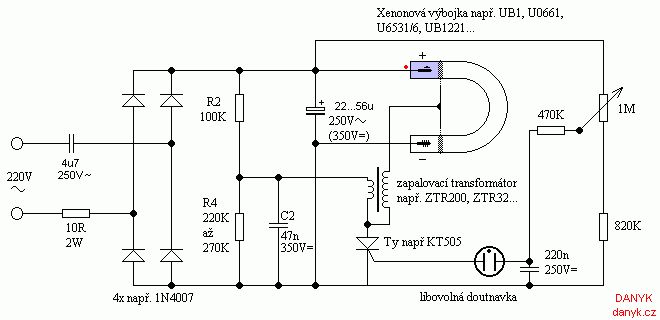

Dobrý večer, mám dotaz, mám doma postavený tento diskotékový stroboskop. A potřeboval bych ho nějak předělat na blesk který budu připojovat k sáňkám fotoaparátu (Nikon) a používat ho jako klasický ateliérový blesk. Nějaký rozumný nápad jak to udělat (nejsem uplněj magor vím, že ve stroboskopu teče až 400V/DC takže to bude chtít nějaký spouštěcí obvod a podobně, ale na to ho navrhnout opravdu nemám). Pomůže mi někdo?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: bmbx®
Datum: 02.07.14 00:14

V první řadě to chce zjistit, zdali Nikon má synchronizační obvody co snesou vyšší napětí, u filmových fotoaparátů je to běžné, ale u digitálů to pravidlo není, podle toho se pak odvíjí zapojení odpalování výbojky v blesku, pak to bude chtít vyměnít hlavní kondenzátor ve stroboskopu za větší, aby síla záblesku za něco stála, u stroboskopu je výbojka hodně podvyživená aby vydržela záblesky rychle za sebou a nespálila se.

Ohodnoceno: 0x

Od: loupacek1
Datum: 02.07.14 00:30

Co jsem tak zjištoval různě a forech tak nesnese velké napětí, proto se ani nedoporučuje připojování starších blesků (na jejich kontaktech je okolo 70V), naopak na těch nových je prý okolo 3V, proto sem hned věděl, že bude potřeba nějaký spouštěcí obvod na nižší napětí možná by šlo použít relé, ale tohle není zrovna moje parketa, proto se radši obracím sem. Pokud jde o výboje stroboskopu, tak si sílou jsem zatím spokojený, pokud bych potřeboval zvýšit tak připojím paralelně další kondenzátor, s tím už jsem experimentoval, ale u toho fotoaparátu se bojím, nechci zničit elektroniku uvnitř, proto se radši zeptám a neexperimentuji.

Od: bmbx®
Datum: 02.07.14 00:44

Ateliérový blesk s kondnzátorem co má desítky mikrofaradů je teda hodně velké šidítko, v kompaktních fotoaparátech co mají směrné číslo do 10 je mnohem víc

Na netu se dá najít mnoho zapojení různých napěťových oddělovačů pro staré blesky, ale to pro ten stroboskop ani není potřeba, použije se řídící elektroda tyristoru v tom stroboskopu (odpojí se o doutnavky) malá lithiová baterka dávající 3V a celé se to nechá propojovat synchrokontaktem na sáňkách foťáku a je hotovo.

Jako největší problém bych viděl že stroboskop je galvanicky spojený se sítí 240V, proto by bylo dobré to oddělit optočlenem.

doplněno 02.07.14 00:52:

Tady je zrovna jedno zapojení pro starý blesk a digifoťák, to co vede do blesku tak satčí napojit místo té KT505 ve stroboskopu...

doplněno 02.07.14 01:03:

http://www.paladix.cz/clanky/…elovac-pro-starsi-blesky.html

Ohodnoceno: 2x

Od: loupacek1
Datum: 02.07.14 02:25

Princip i samotné zapojení chápu, ale nějak jsem narazil na další problém, na sáňkách fotoaparátu jsou 4 kontakty, což vidím jako další problém, na schéma oddělovače jsou pouze 2, takže jsem trochu zmatený co jak a kam připojit, mohl bych ještě požádat o pomoc co se tohoto týče. (Pokud možno do schéma stroboskopu přikreslit schéma oddělovače a rovnou ven vyvédst konektory pro připojení k fotoaparátu, ale to není příliš nutné, udělejte to jenom pokud se vám bude chtít a budete mít čas). Přikládám fotku sáněk pro blesk.

Od: bmbx®
Datum: 02.07.14 06:15

Synchrokontakt je mezi sáňkami a tím velkým kontaktem uprostřed, ty další tři kontaktíky jsou pro komunikaci foťáku se systémovým bleskem, ten dokáže na základě signálů z foťáku "zoomovat" svojí parabolou světlo, regulovat sílu záblesku atd... Staré blesky měly vyvedeno na synchrokontakt to, co ve vašem stroboskopu propojuje tyristor KT505, ten odpojíte společně s doutnavkou a potenciometrem a výstup toho oddělovače se napojí místo toho KT505, jeden konec na cívečku zapalovacího taransformátorku a druhý na společný mínus stroboskopu, na tom který z těch drátů pujde nezáleží, protože v oddělovači je použit TRIAK a tomu je polarita šumafuk.

Na kreslení nemám teď prostředky *hi*

Ohodnoceno: 0x

Od: bmbx®
Datum: 02.07.14 06:18

Synchrokontakt je mezi sáňkami a tím velkým kontaktem uprostřed, ty další tři kontaktíky jsou pro komunikaci foťáku se systémovým bleskem, ten dokáže na základě signálů z foťáku "zoomovat" svojí parabolou světlo, regulovat sílu záblesku atd... Staré blesky měly vyvedeno na synchrokontakt to, co ve vašem stroboskopu propojuje tyristor KT505, ten odpojíte společně s doutnavkou a potenciometrem a výstup toho oddělovače se napojí místo toho KT505, jeden konec na cívečku zapalovacího taransformátorku a druhý na společný mínus stroboskopu, na tom který z těch drátů pujde nezáleží, protože v oddělovači je použit TRIAK a tomu je polarita šumafuk.

Na kreslení nemám teď prostředky *hi*

Ohodnoceno: 0x

Od: loupacek1
Datum: 02.07.14 13:02

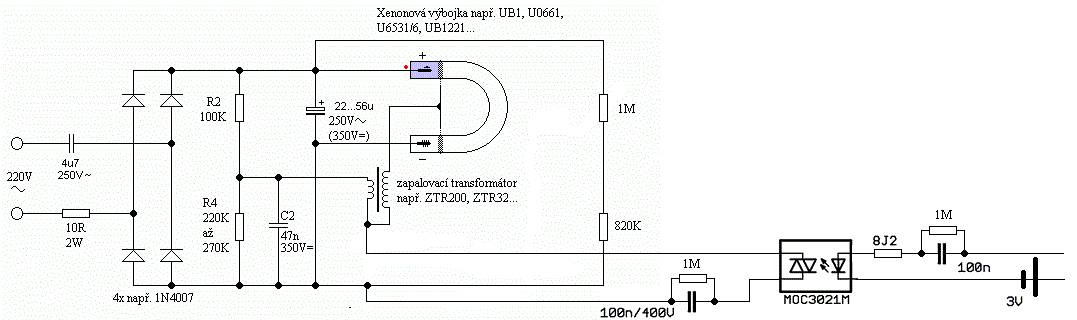

Takže pokud jsem to pochopil správně tak by to mělo vypadat takto. Největší starost mi dělá místo toho potenciometru jestli dát rezistor 1M nebo nikoliv.

Od: bmbx®
Datum: 02.07.14 13:23

Ano takto by to mělo fungovat, potenciometr jsem psal odpojit, takže náhrada pomocí odporů je zbytečná.

Ohodnoceno: 0x

Od: loupacek1
Datum: 02.07.14 13:50

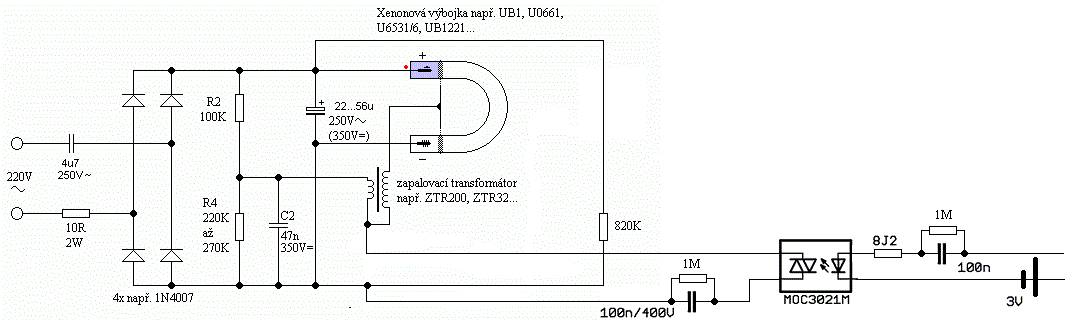

Takže vyvstává poslední otázka protože pořád si tím nejsem jistý. Který z těch 2 schémat je tedy správné?

Od: bmbx®
Datum: 02.07.14 13:57

Když budu přesný tak ani jedno, ten odpor nebo odpory místo potenciometru jsou zbytečné, nebudou mít už žádnou funkci.

Ohodnoceno: 0x

Od: loupacek1
Datum: 02.07.14 13:58

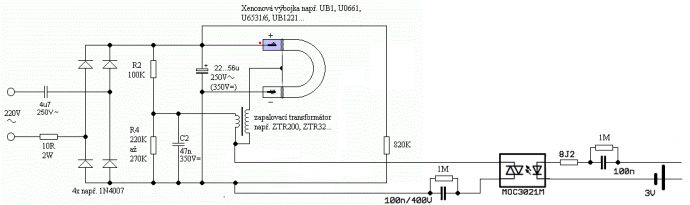

Takže ještě vyřadit odpor 820K a mělo by to být správně? :)

Od: bmbx®
Datum: 02.07.14 14:04

Nemá tam být nic, to znamená, že bez odporu to bude rozpojené.

Ohodnoceno: 0x

Od: loupacek1
Datum: 02.07.14 14:06

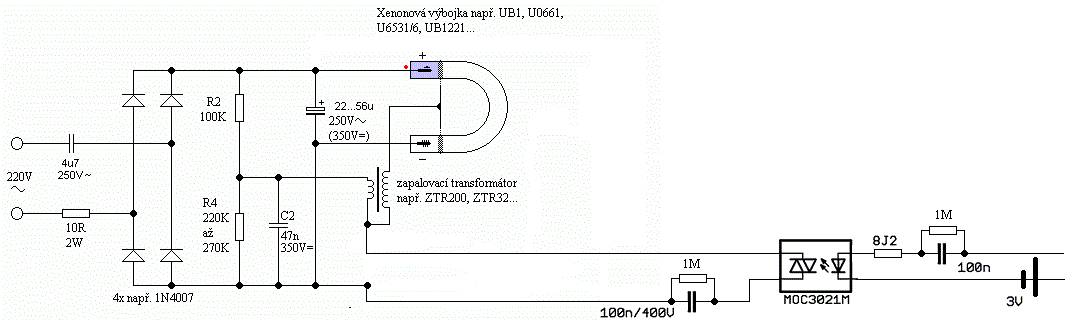

Už mi příjde trapné se furt ptát, ale radši mít jistotu než něco spálit, takže takhle?

Od: bmbx®
Datum: 02.07.14 14:11

To je v pohodě, klidně se ptejte

Ano takto by to mělo být funkční.

doplněno 02.07.14 14:12:

A pozor, i při vyblýsknuté výbojce zůstává na hlavním kondenzátoru 100V !

doplněno 02.07.14 14:19:

Ano, pokud je vše správně zapojené tak propojením těch dvou drátů blikne dioda v optočlenu, sepne optotriak, který vybije C2 do cívečky transformátoru, na něm vznikne pulz řádově v tisících voltů a ten pulz zapálí výboj ve výbojce, která je napojená na hlavní kondenzátor, na tom je něco přes 300V a ty zprostředkují výboj.

Ohodnoceno: 2x




Od: loupacek1
Datum: 02.07.14 14:14

Tak dobře pokud vám to nevadí zeptám se ještě na jednu věc, rád bych ho skusil odpálit ručně než ho připojím k fotoaparátu, a to udělám tak že by mělo stačit spojit ty dva vývody které se mají připojit do fotoaparátu nebo se mílím?

Od: loupacek1
Datum: 02.07.14 14:31

Tak z mé strany to bude všechno. Moc děkuji za pomoc.

Od: bmbx®
Datum: 02.07.14 14:37

Pokud byl stroboskop funkční a přesto to nebude blískat, tak to pak bude chtít poladit ty součástky v tom oddělovači, ale to si myslím, že nebude nutné. Jinak opět rád poradím...

Ohodnoceno: 2x

Od: loupacek1
Datum: 02.07.14 14:39

Pokud se objeví problém určitě se ozvu, ale nevím kdy, ty kondenzátory a odpory doma mít budu, ale ten optočlen budu muset objednat, takže nevím kdy se dostanu k prvnímu testování.
