Kde se používají jističe z obrázku?

Od: Datum: 30.06.14 20:37 odpovědí: 16 změna: 06.07.14 21:58

Dobrý den,

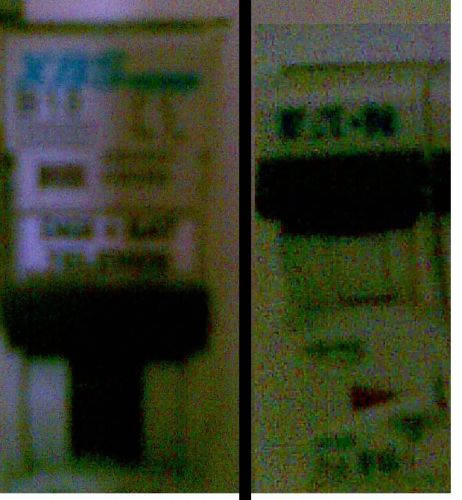

viděl jsem 2 odlišné typy jističů, nikdy jsem nic takového neviděl, jelikož má obyčejný telefon fotky jsou mizerné.

Nepoznal by někdo co je to za jističe? Nemyslím hodnotu, ale kde se používají, nebo je to starší verze?

děkuji pěkně



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ovczaak*
Datum: 30.06.14 20:52
Ohodnoceno: 0x

Datum: 30.06.14 21:16
avatar

Nejspíš to bude starší a novější produktová řada Eaton jističů. Ale fotky do soutěže neposílejte, stojí za prd.

Ohodnoceno: 0x

Od: ja1
Datum: 30.06.14 21:21

To vlevo je XBS, no sobě bych si ho nikam nedal...

Ohodnoceno: 0x

Od: vanno
Datum: 30.06.14 21:40

Jsou to normální jističe? Nebo v čem se liší od klasických?

Děkuji

Od: ja1
Datum: 30.06.14 22:26

Jsou to naprosto běžné instalační jističe, kterých jsou všude možně v rozvaděčích namontovány stovky a tisíce...

Ohodnoceno: 0x

Datum: 30.06.14 21:57
avatar

Jsou normální, ale otázka je, čemu vy říkáte normální?

Ohodnoceno: 0x

Datum: 30.06.14 22:48
avatar

Běžný sortiment. Není na nich nic zvláštního.

Ohodnoceno: 0x

Od: vanno
Datum: 01.07.14 22:05

Setkal jsem se pouze s jističi, které jsou barevně vždy označené, např červená 10A, žlutá 25A. Tyto označení nemají?

Datum: 02.07.14 00:30
avatar

Řada 6kA se většinou neoznačuje barevně. Řada 10kA má označeny barevně páčky nebo mají barevné terčíky. Jističů je hafo a pokud je znáte z průmyslových provozů, tak tam jsou většinou barevně označeny. Musí mít totiž zkratovku 10kA.

Ohodnoceno: 2x

Od: vanno
Datum: 02.07.14 21:14

Děkuji to jsem teda nevěděl.

Jaký je ještě rozdíl v těchto jističích 6kA a 10kA, proč se někde používají ty a jinde ty? Když bych si dělal instalaci v bytě či domě, jaké označení použít?

Ještě jsem se chtěl zeptat co je to těch 6kA nebo 10kA? To je nějaký proud?

Děkuji

Datum: 02.07.14 22:13
avatar

Jedná se o zkratovou odolnost. Vzhledem k tomu, že v průmyslu je velké množství točivých strojů (indukční zátěže) a produkují různé napěťové špičky, které vytvoří různé proudové nárazy, tak se používají jističe 10kA, které mají také větší škálu hodnot a charakteristik. V domácnosti se používají se zkratovou odolností 6kA, které plně vyhovují (jsou i levnější), většinou s charakteristikou B.

OEZ používá zkratku LPE - E jako ekonomické. Pro průmysl se používá označení LPN.

EATON používá PL6 )6kA) a pro průmysl používají PL7 (ale je to 10kA *ee* ) atd.

Ohodnoceno: 0x

Od: vanno
Datum: 02.07.14 22:19

Aha, takže ty 10kA mohu používat i doma?

Těch 10kA je nějaký zkratový proud který vydrží v milisekundách?

Ještě jsem viděl v rozvaděči v paneláku zkratku na dveřích "BP"

Nevíte co tím elektrikáři označují?

Děkuji



Datum: 02.07.14 22:40
avatar

Ano 10kA můžete použít i v domácnosti. Jedná se o proudy časově v mikrosekundách až milisekundách, ale to vyjímečně. Prakticky to jde ruku v ruce s přepěťovými ochranami, které zajišťují určitou přípustnou hladinu špiček a komponenty následující musí být konstruovány tak, aby tyto špičky vydržely. S tím pak souvisí přechodové odpory a impedance smyčky, kdy daný napěťový impusl vytvoří proudový náraz. Prakticky vše souvisí se vším. Píši to velice zjednodušeně pro snadnější pochopení, abych to zbytečně nekomplikoval.

Se zkratkou vám nepomohu. Pokud to něco vyjadřuje, tak snad odpoví někdo jiný. Nyní pracuji na rozvaděčích, které projektant ozvačil RV. MR a ICO. Je to jen nápad projentanta a nic to neoznačuje. Zavedl řadu MR a pak doplnil další písmena, která značí silový, řídící, regulační a řídící MaR a servrový.

doplněno 04.07.14 17:18:

@minstrel zvolil jsem kostrbaté vysvětlení, podstatu jste podal lépe.

Ohodnoceno: 2x

Datum: 03.07.14 21:32
avatar

Je to zkrátka a dobře zkratová odolnost jističe.

Jistič má v obvodu za úkol vypínat (jistit) nadproudy. Ovšem např. v průmyslových aplikacích, nebo ve stavbách blízko transformátoru, můžou vzniknout při poruše velmi vysoké zkratové proudy (blízkost transformátoru + malý odpr uzemnění = malá impedanční smyčka = velké proudy) a jistič by takový proud nemusel vydržet.

Naopak v domácnosti se teoreticky nedají předpokládat velké zkratové proudy.

Proto se vyrábí dvě výkonové řady těchto malých jističů, aby měl projektant, popřípadě montážník možnost volby, dle podmínek.

Samozřejmě, že řada 10kA je dražší, jelikož musí být robustněji udělaný, ve stejné velikosti. Za sebe můžu prozradit, že se částečně jedná pouze o marketing.

Pro kolegu mapela: nějaké indukce a napěťové špičky sem moc nepatří.

Ohodnoceno: 3x

Od: vanno
Datum: 06.07.14 21:58

Děkuji za vysvětlení.

Od: vanno
Datum: 03.07.14 19:32

Díky mockrát
