Funkce termostatu

Od: Datum: 08.07.14 10:32 odpovědí: 7 změna: 08.07.14 21:24

Dobrý den,

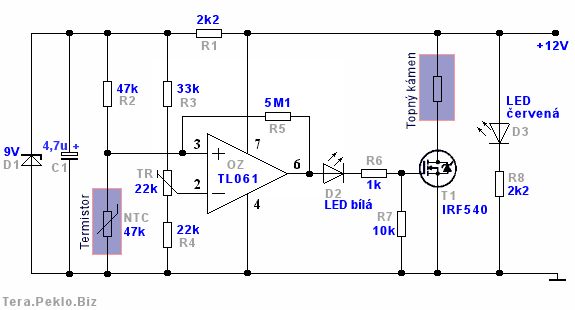

jaká je funkce tohoto termostatu? Třeba že nastavím teplotu na 28°C a jak klesne na 27°C tak znovu sepne dokud se nedosáhne opět 28°C? Pokud je to tak nevíte někdo o odkazu na nějaký s nastavitelným rozsahem - třeba 20°C - 23°C jak teplota klesne pod 20°C sepne ( relé ) a až by dosháhlo nějaké střední nebo max teploty tak vy rozeplo relé. Poté by teplota klesala až na minimální teplotu a zase od znovu. Předem díky za odpovědi



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.07.14 12:47
avatar

Odpor R5 složí k nastavení hystereze. Je zapojen jako kladná zpětná vazba. Zkuste měnit jeho hodnoty, tak aby vám vyhovovalo rozpětí teplot. Nízké hodnoty R5 způsobují velké rozdíly mezi vypnuto a zapnuto a vysoké hodnoty malé rozdíly.

Ohodnoceno: 0x

Datum: 08.07.14 14:20
avatar

Avšak při nízké hysterezi doporučuji nějaký polovodičový spínací prvek. (SSR,Triak, apod.). Mechanický by trpěl, a zátěž dle charakteru.

Ohodnoceno: 0x

Datum: 08.07.14 14:31

Mohu se zeptat co je malá hystereze? Konkrétně do jaké hystereze je stále malá. Předem děkuji

Datum: 08.07.14 14:29

Je možné vypočítat velikost odporu bez zkoušení typu pokus/omyl?

Od: host
Datum: 08.07.14 20:59

To nepočítej, rychleji to máš osazené na nepájivém kontaktním poli, místo termistoru si dej odpor s potenciometrem a vyzkoušej si to, případně můžeš měřit napětí digitálním multimetrem. Udělej si graf závislosti odporu termistoru na teplotě někde stranu s použitím vhodného referenčního teploměru a odpor termistoru při určité teplotě můžeš simulovat tím odporem s potenciometrem (nebo jen samotným potenciometrem, ten odpor slouží k posunutí rozsahu, aby se potenciometrem regulovalo v menším rozsahu). Na výstup můžeš dát místo topného kamenu LED s odporem a výstup indikovat rozsvícení nebo zhasnutím LED.

Ohodnoceno: 0x

Od: host
Datum: 08.07.14 21:01

Abys viděl, jak funguje hystereze, zkus to přehnat a místo 5M1 použít menší hodnotu, třeba 1M, nebo i menší, třeba M47, apod. Pokusy, měření, experiment -> poznání, realizace.

Ohodnoceno: 0x

Datum: 08.07.14 21:24

Místo R5 trimr. Zkusím v provozu a OK. Teoreticky by to šlo vyzkoušet v simulátoru, ale stejně to pak vyjde jinak.

Ohodnoceno: 0x
