Zapojení motoru lenze

Od: Datum: 31.05.14 10:50 odpovědí: 12 změna: 10.06.14 14:55

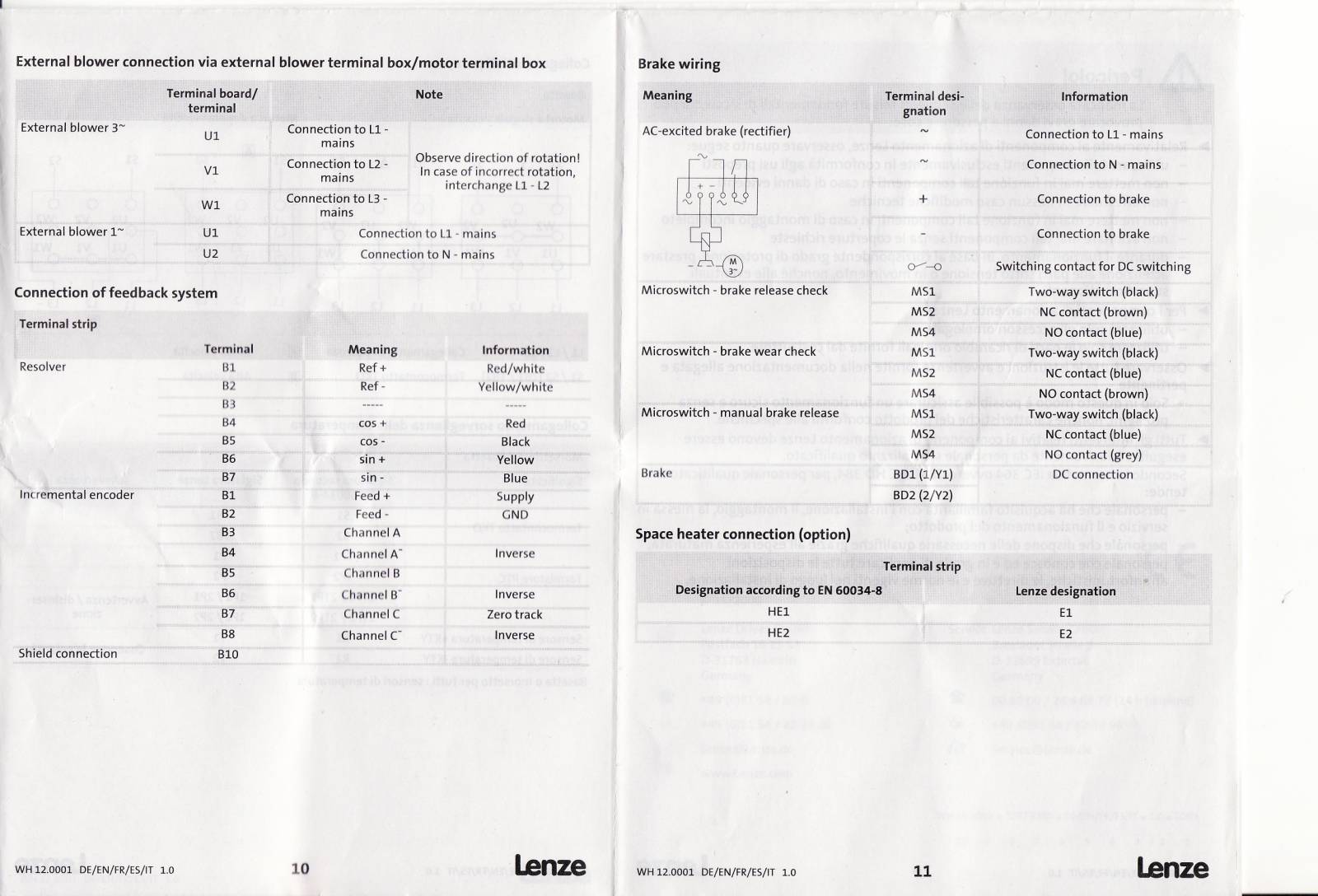

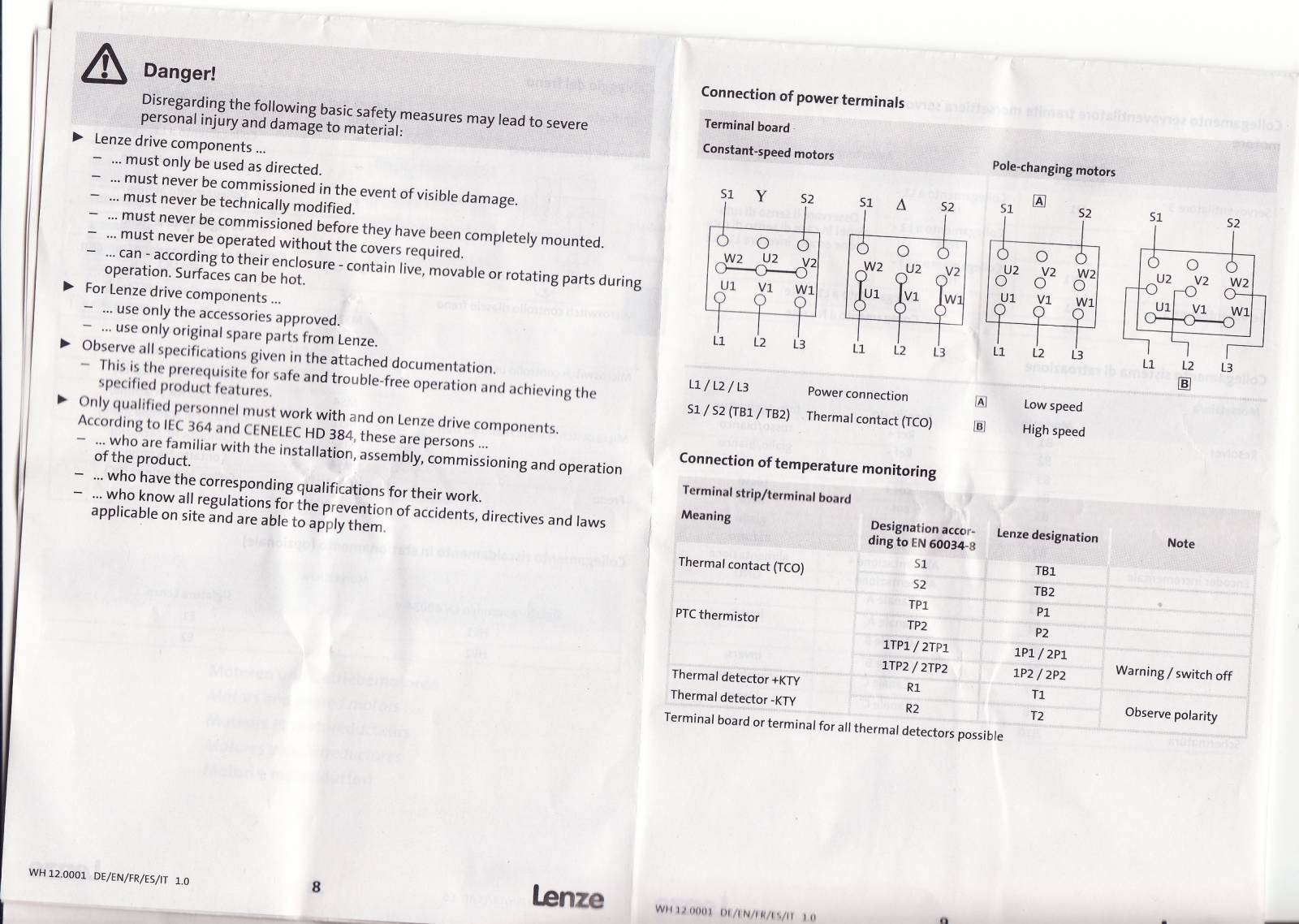

Dobrý den, koupil sem si motor od LENZE, ale nevím jak zapojit k motoru kabely, na ktery konektor, návod není v češtině a nejsem žádný elektrikář. Posílám vám plánek, jetli na něco příjdete



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 31.05.14 11:02
avatar

Podle obrázku ho máte připravený pro zapojení do hvězdy. Třífázový motor Vstup L1=U1, L2=V1 a L3=W1. Kontakty na čokoládě jsou S1 a S2 pro kontrolu přehřátí motoru. Má kovový obal, tak by tam měla být i svorka pro uzemění. Vodíč N v tomto případě nepotřebujete.

doplněno 31.05.14 11:12:

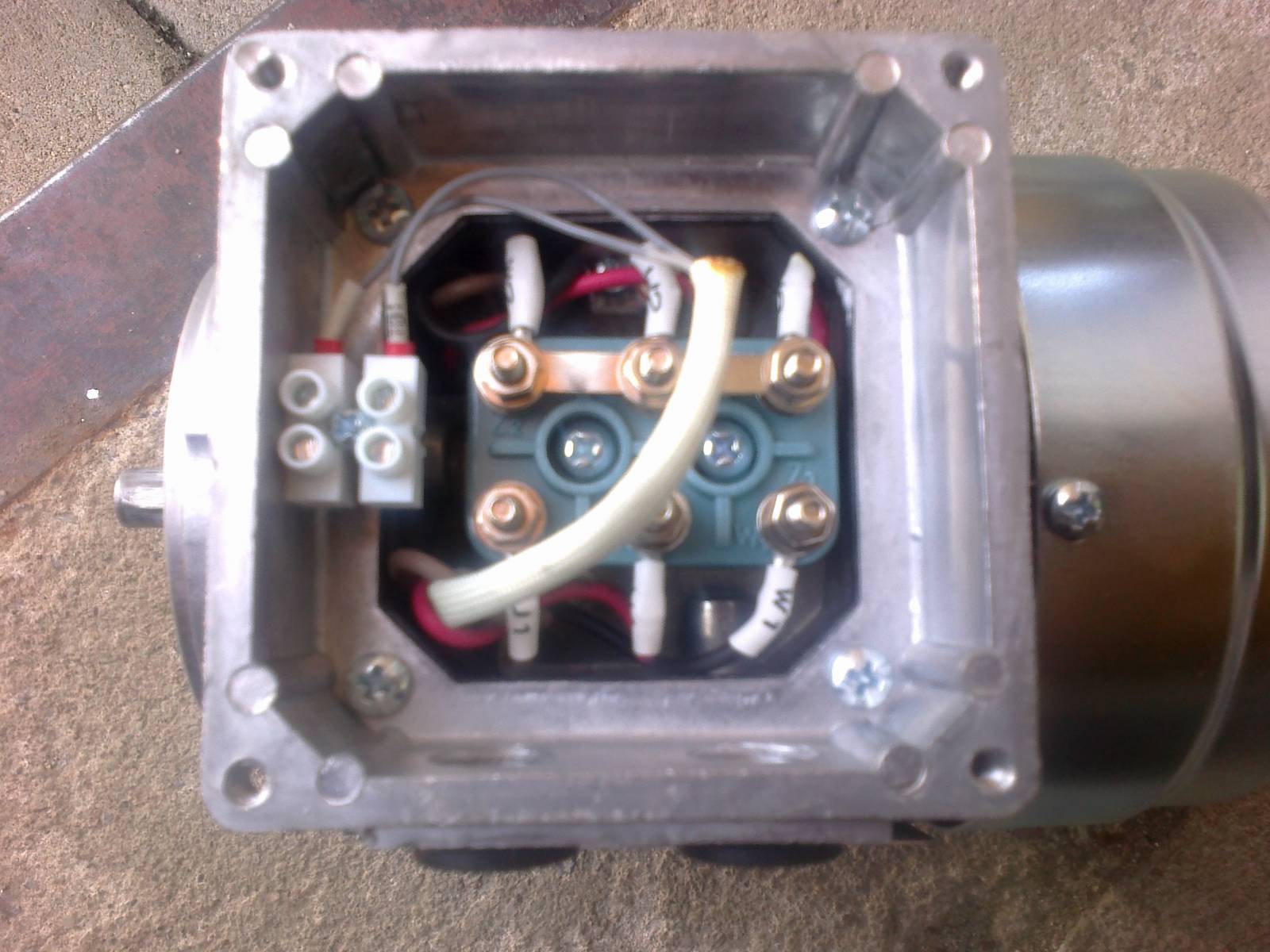

Když se díváte na svorkovnici, tak Vrchní řada je propojená. Je to spojení jedné strany vinutí. To ponecháte jak to je. Spodní řada na modrém plastu by měla mít vyraženo U, V, W-toto je vidět. Pokud máte kabel se správným sledem fází, tak

hnědá barva vodiče na U

černá barva vodiče na V

šedá barva vodiče na W.

Za předpokladu, správného kabelu. Pokud je to nějaký starý kabel jen s černými žilami a nemáte možnost si změřit sled fází, tak na svorky připojte po jedné žíle. Pokud se motor rozeběhne, tak jste se strefit. Pokud se nerozeběhne a bude jen vrčet, tak ho vypněte a přeho´dte mezi sebou vodiče na svorkách U a V. Pak by se měl rozeběhnout bez problémů.

doplněno 31.05.14 11:36:

Jak už jsem psal, je to motor třívázový a tudíž dnes na 400V

doplněno 01.06.14 09:40:

@nonek jasně, reverzace, takže opačný chod. Tento motor nubude mít blokování.

Ohodnoceno: 2x

Od: jirka24
Datum: 31.05.14 11:04

a kam tedy jaký drát pude?

Od: jirka24
Datum: 31.05.14 11:25

omlouvám se ,ale jeto motor na 230v nebo 380v

Datum: 31.05.14 20:06
avatar

mapel - pokud bude opačný sled fází tak se motor nerozběhne? on je nějak mechanicky blokovaný pro jeden směr?

Ohodnoceno: 0x

Datum: 04.06.14 21:33
avatar

To mapel: Pokud je to nějaký starý kabel jen s černými žilami a nemáte možnost si změřit sled fází, tak na svorky připojte po jedné žíle. Pokud se motor rozeběhne, tak jste se strefit. Pokud se nerozeběhne a bude jen vrčet, tak ho vypněte a přeho´dte mezi sebou vodiče na svorkách U a V. Pak by se měl rozeběhnout bez problémů.

Můžete, prosím, tuto myšlenku trochu rozvinout? Tím myslíte, že když motor nafázujete opačně, tak že se neroztočí, zatímco po přehození dvou fází se bude točit správně?

Ohodnoceno: 0x

Datum: 04.06.14 22:17
avatar

ne, to bylo nedorozumění; změnou sledu fází se pouze změní směr otáčení (hned dále je tam i oprava té myšlenky, vysvětlení)

Ohodnoceno: 0x

Datum: 31.05.14 20:02
avatar

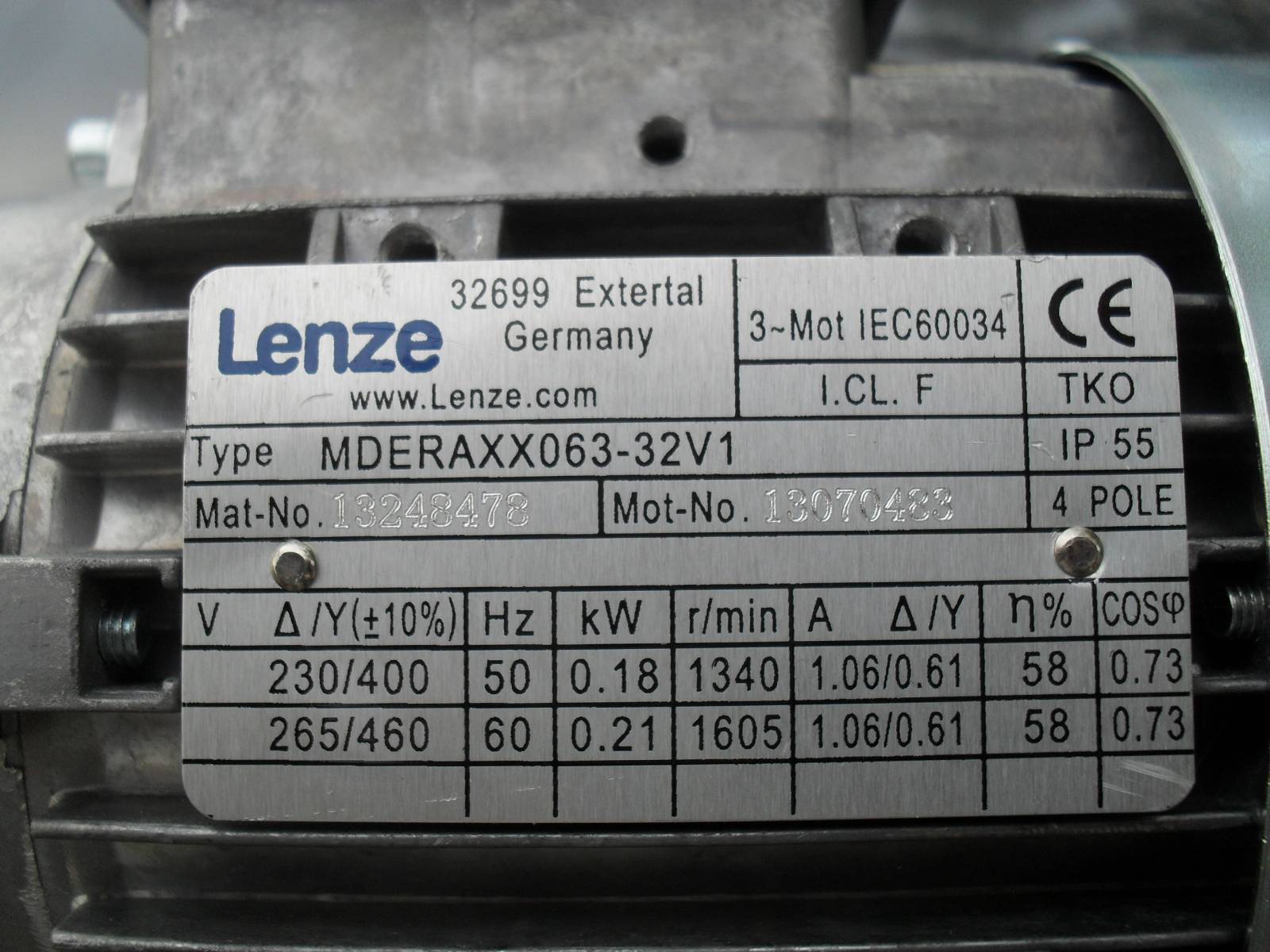

je na tom motoru nějaký štítek? třeba na krytu svorkovnice? nebo alespoň otáčky a napětí? dle přiloženého popisu tam je více možností, ale není jasné, zda jsou to různé typy motorů nebo tento jeden; jsou tam buď konstantní otáčky a možnost zapojení motoru do hvězdy nebo trojúhelníku nebo dvoje otáček - nízké, vysoké; zkuste ještě něco přihodit

Ohodnoceno: 0x

Od: jirka24
Datum: 02.06.14 19:10

a jde to nějak zapojit na 230V?

Datum: 02.06.14 20:07
avatar

ano, i na 230V, ale: motor musíte zapojit do trojúhelníku, tedy propojit svorníky nad sebou, spodní s horním (teď je zapojen do hvězdy na 400V); zapojíte na první propoj fázi, na prostřední nulák a jeden vývod kondenzátoru a na třetí propoj druhý vývod kondenzátoru; motor bude mít menší výkon asi o třetinu, než kdyby byl připojen na 400V; výkon na štítku je udáván pro napájení 3x400V nebo 3x230V (v ČR a dalších zemích je síť 3x400/230V, nemáme 3x230V)

doplněno 02.06.14 20:18:

z www.elektrika.cz

doplněno 02.06.14 20:55:

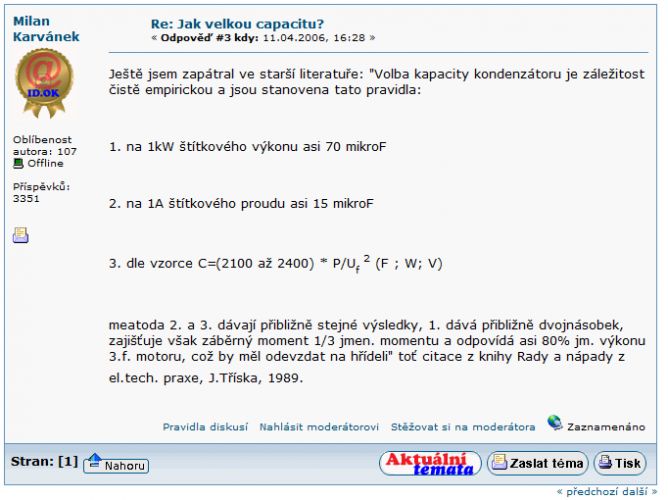

potřebujete motorový nebo též nazýván rozběhový kondenzátor 16 mikroF na 250V střídavých; ještě jednou: propojeny svorky U1-W2 fáze - hnědá, V1-U2 nulák- modrá + kondenzátor , W1-V2 kondenzátor, žlutozelený - ochranný na šroubek, upevnující kryt svorkovnice

např.tyto nebo od jiného výrobce

http://www.tme.eu/cz/katalog/motorove-kondenzatory_100263/#id_category=100263&s_field=artykul&s_order=ASC&visible_params=2%2C115%2C137%2C42%2C118%2C120%2C39%2C117%2C32%2C123&used_params=115%3A295%3B117%3A2344%3B118%3A25382%3B

Ohodnoceno: 1x

Datum: 01.06.14 09:56
avatar

Zdravím,
vyhněte se laboracím a oslovte přímo technickou a prodejní kancelář fy. Lenze v ČR na adrese Červený Kostelec - kontakt najdete zde http://www.lenze.com/cs-cz/of…enze/lenze-v-ceske-republice/. Předpokládám, že tak jako v minulosti zde ještě sídlí technici, kteří vám dokáží poradit.

Ohodnoceno: 1x

Od: lego®
Datum: 02.06.14 20:03
avatar

To bych radsi zkusil LENZE v Humpolci (v Kostelci je jen obchodni zastoupeni z historie) a i tak je to dlouhej cas.

Ohodnoceno: 0x

Datum: 10.06.14 14:55
Ohodnoceno: 0x
