Dělení frekvence s AKO

Od: Datum: 13.05.14 13:38 odpovědí: 6 změna: 15.05.14 07:51

Dobrý den, na internetu jsem se kdysi jednou dočetl, že astabilní klopný obvod se dá reaizovat jako dělička frekvence. Bohužel nemůžu o tom nic najít. Víte, jak by to mohlo fungovat?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: 111®
Datum: 13.05.14 13:54

tak si počti u mne: http://telefon.unas.cz/e/index.htm

vyber si z obsahu..

Ohodnoceno: 2x

Datum: 13.05.14 13:55
avatar

Jaj, slouží jako dělička frekvence dvěma (obdélníkový signál). Tď si to již přesně nepamatuji ale překlápí jen náběžnou, nebo sestupnou hranou, záleží z kterého tranzistoru odebíráte výstupní signál... Signály jsou opačné (tj. jeden log.0 druhý log. 1 při vstupu např. log 1.

doplněno 13.05.14 13:56:

Raději radu od kolegy výše...

Ohodnoceno: 0x

Od: bmbx®
Datum: 14.05.14 09:55

zajicxxx:

to o čem píšeš, je bistabilní kolpný obvod.

Ohodnoceno: 0x

Datum: 13.05.14 15:59

Ona to nebude klasická dělička. Spíš to bude použitelné v několikaprocentním rozsahu.

Čekal bych, že to funguje takto: když se blíží čas překlopení, dostane obvod impuls, kterým se překlopí dřív - zasynchronizuje se.

Impuls musí být tak slabý, aby překlopení způsobil jen v definovaném úzkém rozmezí před samočinným překlopením. Potom obvod může fungovat jako "dělička" i nějakým větším číslem (čekal bych asi tak 5). Musí být jisté, že v celém (nevelkém) rozsahu vstupních frekvencí způsobí "zasynchronizování" právě ten správný impuls a ne ten předchozí.

V dnešní době je taková duchařina ovšem spíš kuriozitka než nutnost.

Ohodnoceno: 0x

Od: pizcas
Datum: 14.05.14 09:18

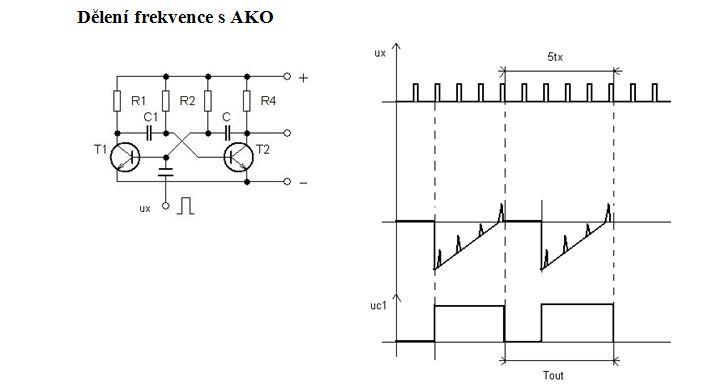

Taky to hledám, jediné co mám je schéma ze školy ;).

Ohodnoceno: 0x

Datum: 15.05.14 07:51

Popis funkce je v mém předchozím příspěvku.

Ohodnoceno: 0x
