Označení polovodičové součástky

Od: Datum: 12.05.14 14:06 odpovědí: 24 změna: 19.05.14 08:17

Dobrý den mám dotaz na označení polovodičové součástky která je osazena na plošném spoji. Bohužel polovodič je vypálený a není poznat jaký typ to je. Na desce je napsáno BG1 D1 257. Pouzdro TO126.Nevím jak zjistit o jakou součástku se jedná. Jde o zábleskový maják. Zapojení vypadá jednoduše cca 12 součástek. Nikde jsem nenašel návod abych si ho mohl opravit.Děkuji za nápovědu o jaký typ součástky se jedná díky Ckoruna- Hroník


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 12.05.14 20:33

zdravim...bolo by dobre urobit detail dosky a vypalenej suciastky...podla typu som to nenasiel...

Ohodnoceno: 0x

Datum: 13.05.14 04:48
avatar
Pokud nebyl maják zaplombován, zašel bych do prodejny a přesvědčil prodavače, aby otevřel jiný maják a v něm identifikoval tu součástku.
Ukažte mu napřed na tom Vašem, jak se lehce rozebírá a že se na novém nic nepoškodí. Zapojuje ho do řešení problému a trochu polichoťte jeho egu, případně vzbuďte jeho chamtivost.
Co když...
Ohodnoceno: 0x

Datum: 13.05.14 08:02
avatar

pouzdro TO126 je univerzální pouzdro pro výkonové součástky. Jestli je napájení 220 V AC, pak se asi jedná o tyristor nebo triak. Jestli je napájení malým a stejnosměrným napětím, pak v něm může být tranzistor. Ale to zvenku opravdu nepoznáte.

Ohodnoceno: 0x

Od: bmbx®
Datum: 13.05.14 10:52

fotka z obou stran desky mi mohla pomoci...

Ohodnoceno: 0x

Od: ckoruna
Datum: 13.05.14 16:51

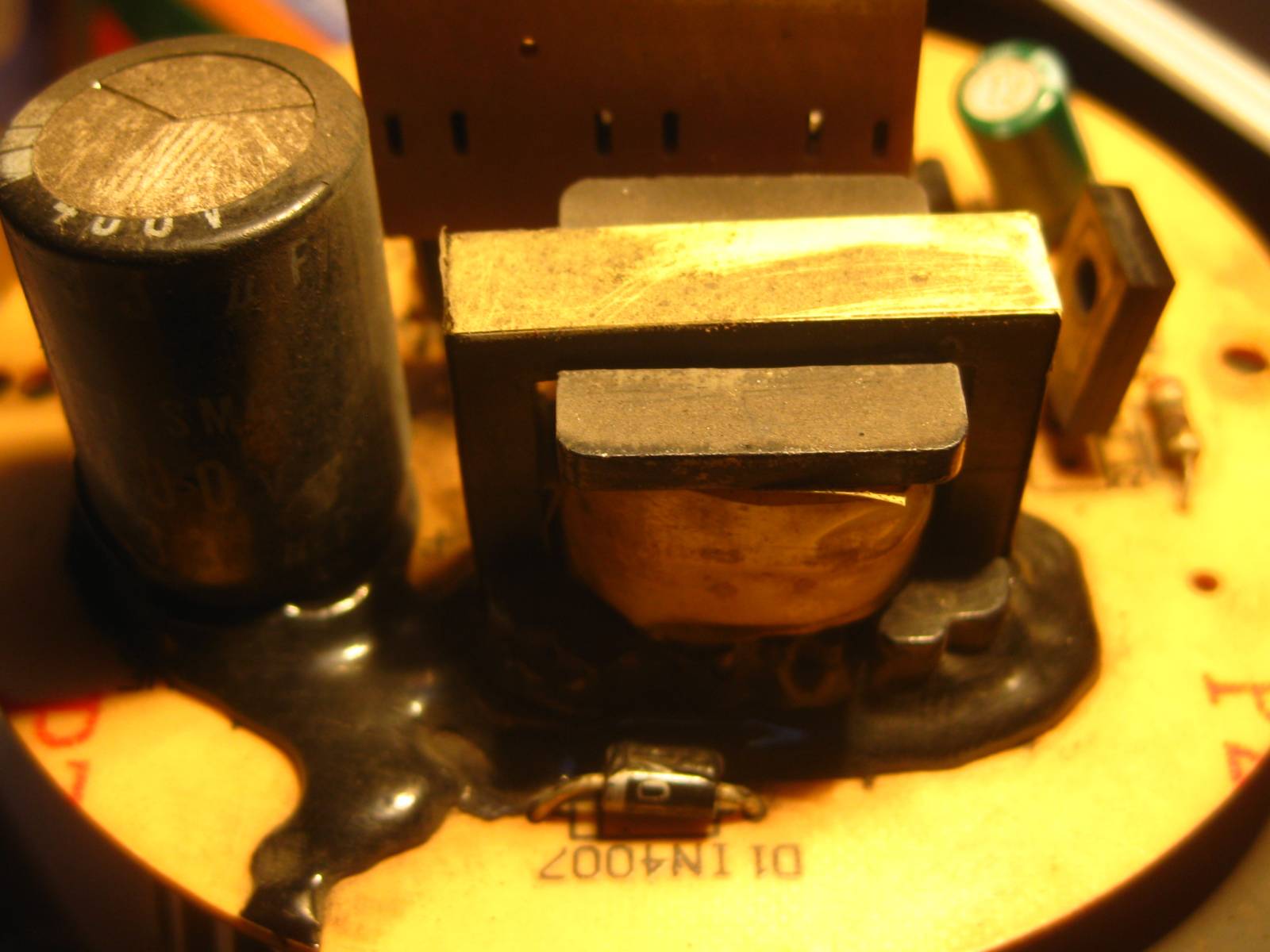

Dobrý den tak jsem nafotil.

Bohužel není nikde výrobce a ani náznak označení.

Od: ckoruna
Datum: 13.05.14 16:52

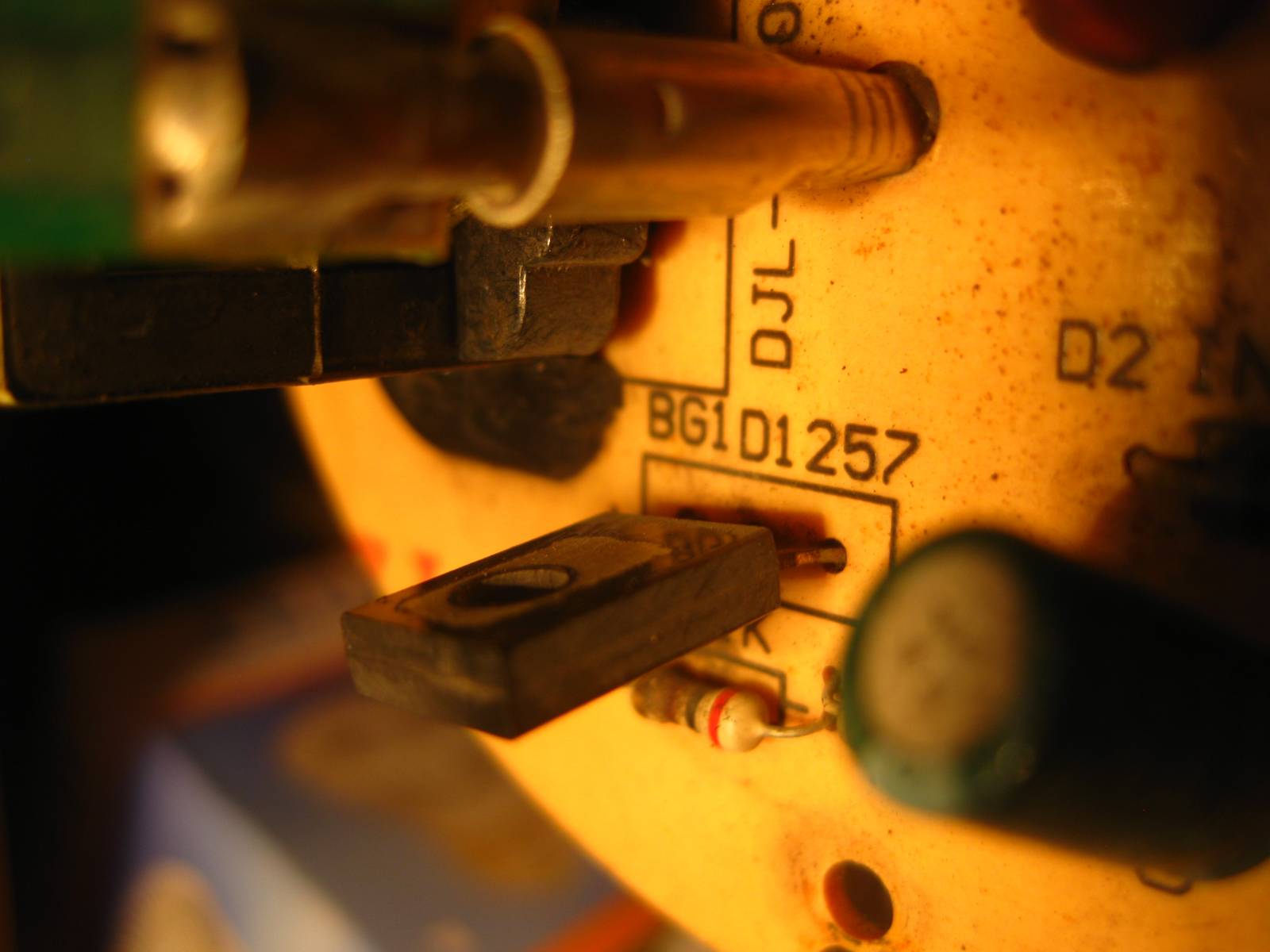

foto 2

Od: ckoruna
Datum: 13.05.14 16:55
Od: buss®
Datum: 13.05.14 11:04

BG1 jsou sice tranzistory, ale není lepší hledat osazení podle majáku?

Ohodnoceno: 0x

Datum: 13.05.14 17:50

mno,co som zatial vydedukoval,jedna sa pravdepodobne o tranzistor firmy NEC a to co mi naslo,boli vsetky priechod NPN a 40 voltov...majaky su ledky alebo nejake ziarovky? ake napetie je na nich napisane?majak to z tejto doby alebo uz par rokov ma?...este sa posnazim,uvidime... ;), ;)

doplněno 13.05.14 18:00:

pripadne pozri plosak,ci to nahodou nebude stabilizator...zo zapojenia by a to dalo vydedukovat...nevidim to z druhej strany...

Ohodnoceno: 0x

Od: ckoruna
Datum: 13.05.14 20:22

Díky zdravím za pomoc Všem ! jinak je to určitě maják starý pár let výbojkový- výbojka stále je v prodeji jak jsem koukal na GM. Napájení bylo z desty? 12 nebo 24v nevím kolik má.

Od: ckoruna
Datum: 13.05.14 20:31

Zdravím ale na stabilizátor to nevypadá prostřední kontakt jde přímo na vinutí trafa a druhej jde přes odpor taktéž. ( 1kohm)

Od: mkat®
Datum: 13.05.14 18:01
avatar

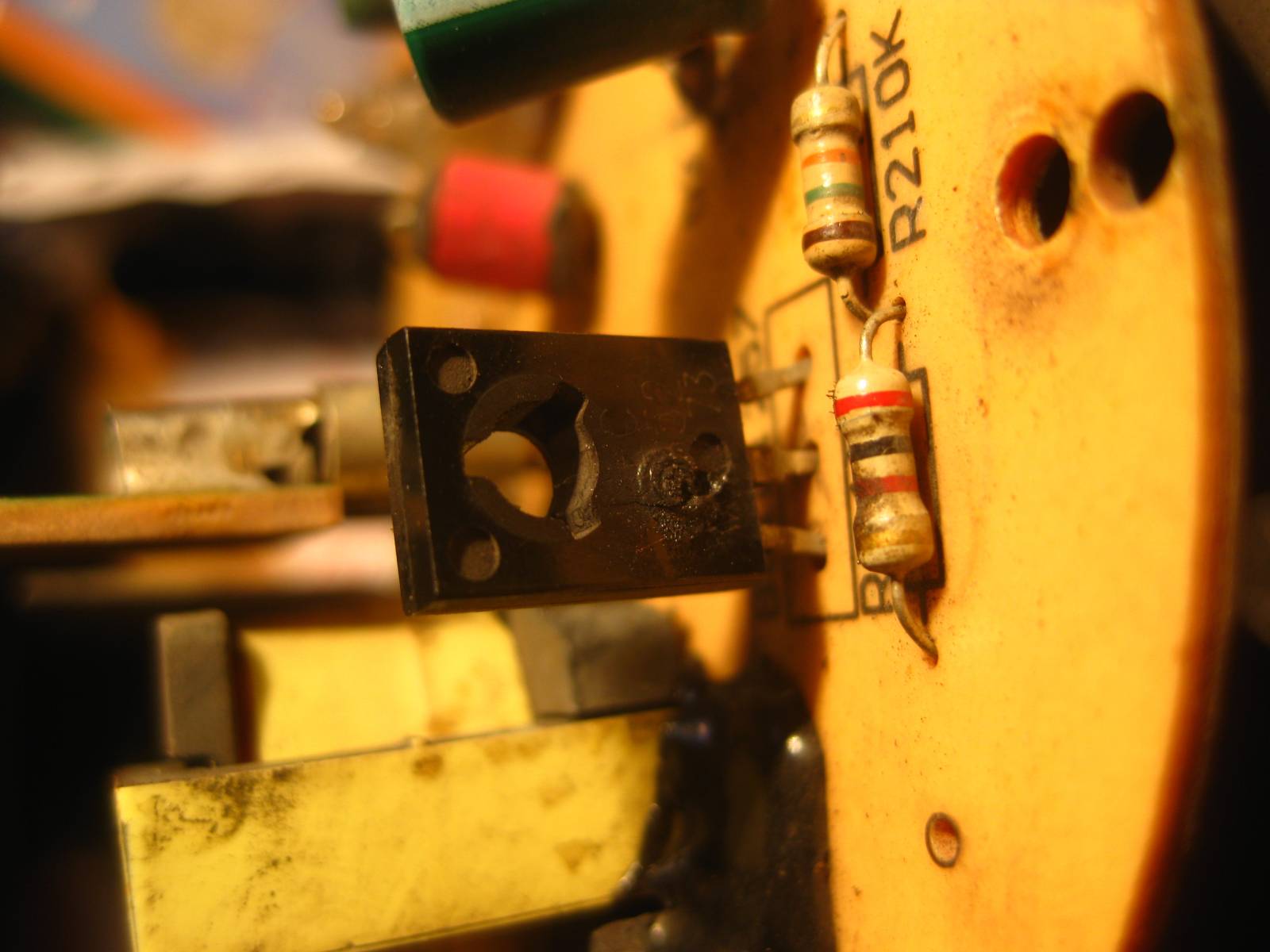

Ten čierny kondik, na tretej fotke, to ma už tiež za sebov.Treba vymeniť.

Ohodnoceno: 0x

Od: bmbx®
Datum: 13.05.14 18:44

Ten kondík ještě vůbec nemusí být špatný a ten tranzistor je koncový stupeň měniče 300V pro tu výbojku, nabíjí se tím ten kondík, jen zjistit zdali je PNP nebo NPN (dle toho jak jde k němu napájení +/-) a klidně jej zkusit nahradit nějakým BD139/140 a bude hotovo

doplněno 13.05.14 20:31:

tyhle majáky z xenonovo výbojkou jsou nejpronikavější světelné majáky, používají se na i na letadlech :-D

Zapojení na 12V nebo 24V není žádná věda - tranzistorovým měničem se vyrobí 300V,. tím se nabije kondík a ten se pak vybíbíjí v ionizovaném plynu výbojky, k ionizaci se používá malinká vysokonapěťová cívečka a ta se spíná tyristorem, ten se spouští od doutnavky která signalizuje nabití toho hlavního kondenzátoru - ta je zjednodušeného zapojení zableskových xenonových majáků / stroboskopů

doplněno 13.05.14 20:37:

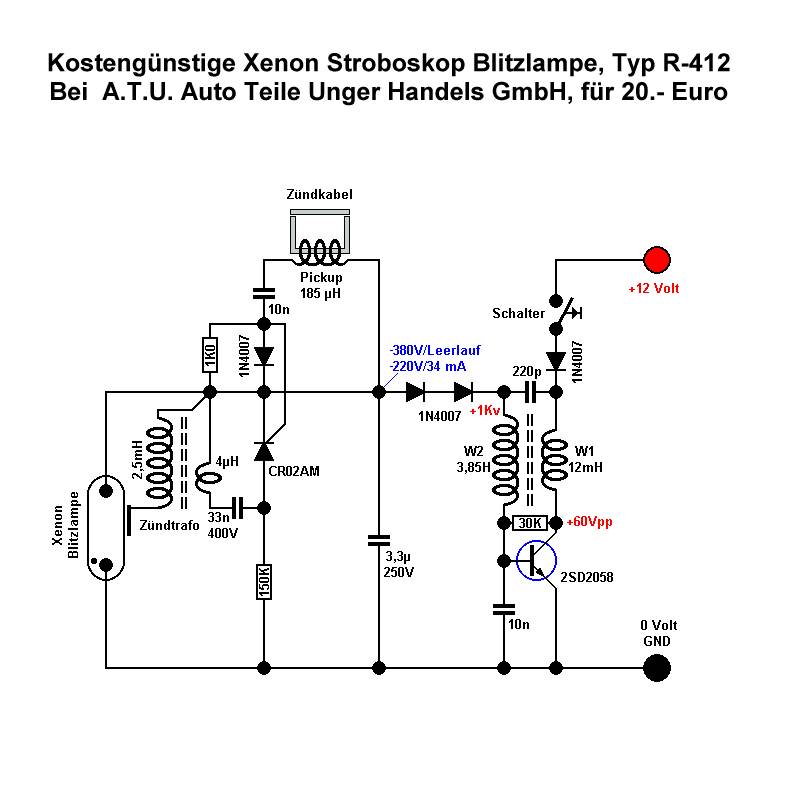

Zde pro inspiraci, ale není to maják ale stroboskop - liší se jen spouštěním záblesku:

Ohodnoceno: 0x

Od: ckoruna
Datum: 13.05.14 20:25

Zdravím ale když neví co je to za typ tak nemohu vyhodnotit co tam mám dát. Zjistím co jde na kontakt daného asi tranzistoru za polarizaci ale jak s tím naložit dál pnp? npn.

Od: bmbx®
Datum: 14.05.14 17:57

Už výše jsem psal, že by se hodila fotka i druhé strany, dalo by se upřesnit zapojení a tímpadem zdali je použit PNP, nebo NPN tranzistor a zkusit jej něčím nahradit, v těcto aplikacích nejsou náhrady moc kritické, jakýkolv NF výkonový tranzistor musí vyhovět, jen zjistit zdali PNP nebo NPN. Já bych typoval NPN :-D

Ohodnoceno: 0x

Datum: 14.05.14 21:10

zdravim...vsimol som si,ze na doske mate oznacene pozicie polovodicov ale aj hodnoty suciastok pripadne typ...u tranzistora je typ D1 257..zial,taky som nenasiel...mozno je za to nejaka nahrada...rady D1 aj D2 existuju...pripadne vyzistit z katalogoveho listu,ci je nahrada...

Ohodnoceno: 0x

Od: bmbx®
Datum: 14.05.14 22:51
Jee, že mne to netrklo hned, hledejte SD1257
doplněno 14.05.14 23:01: Pardon. ...hledejte 2SD1257 nebo jeho nahrady...
Ohodnoceno: 0x

Od: ckoruna
Datum: 15.05.14 08:01

Díky Všem za spoustu dobrých rad, koupím dnes zkusmo BD140, a jako další varianta se nabízí tedy 2sd1257, ale trochu mne mate totiž na vypálené straně trantistoru jsou poslední dvě čísla ..52, tak nevím jestli nakonec nemám koupit 2sn 1252. stáh sem oba datasheety, ale nejsem zase tak kovanej abych rozpoznal zda je mohu zaměnit. ale i tak dám vědět co jsem tam strčil a jak to dopadlo.. díííky

Od: bmbx®
Datum: 15.05.14 09:54

Stačí když bude sedět Uce, Ic, Pc nebo budou u náhrady větší.

doplněno 15.05.14 10:03:

Ale je potřeba se taky zamyslet, že k vypálení toho tranzistoru možná došlo z nějakého důvodu...

Ohodnoceno: 0x




Od: ckoruna
Datum: 17.05.14 16:56

Zdravím dnes jsem se k tomu dostal a nestačil jsem se divit.Ukroucený přívod-to bylo jednoduché-pak mi nesedělo že na mínus polu od kondenzátoru ktery se má vybít do výbojky byl zapojenej červenej drát.To jsem pochopil že se fakt musím důkladně podívat na zapojení diod a kondíku a tak jsem otočil dráty. při připojení na 12v se rozvízdal maják než ssen nabil kondík ,rozesvítila se doutnavka a nic . Na kondíku jsem naměřil cca 200v a nic . tak to vypadá že budu muset ještě zkontrolovat spínací prvek na výbojku. Ale nevím jak zjistit zda je výbojka v pořádku., zatím to je popis mého bádání. Nejraději bych to zkusmo proklemoval jestli se vybije ale nevím co s čím spojit.. díky

Od: bmbx®
Datum: 17.05.14 21:07

není žádný spínací prvek na výbojku, výbojka je trvale napojená na kondík a k jejímu záblesku dojde při ionizaci vysokým napětím 6-10kV z malého zapalovacího transformátorku (vypadá jak cívečka) a je to třetí vývod který vede na vnější pokovený povrch výbojky, nebo někdy je to jen namotaný tenký drát kolem výbojky.

doplněno 17.05.14 21:58:

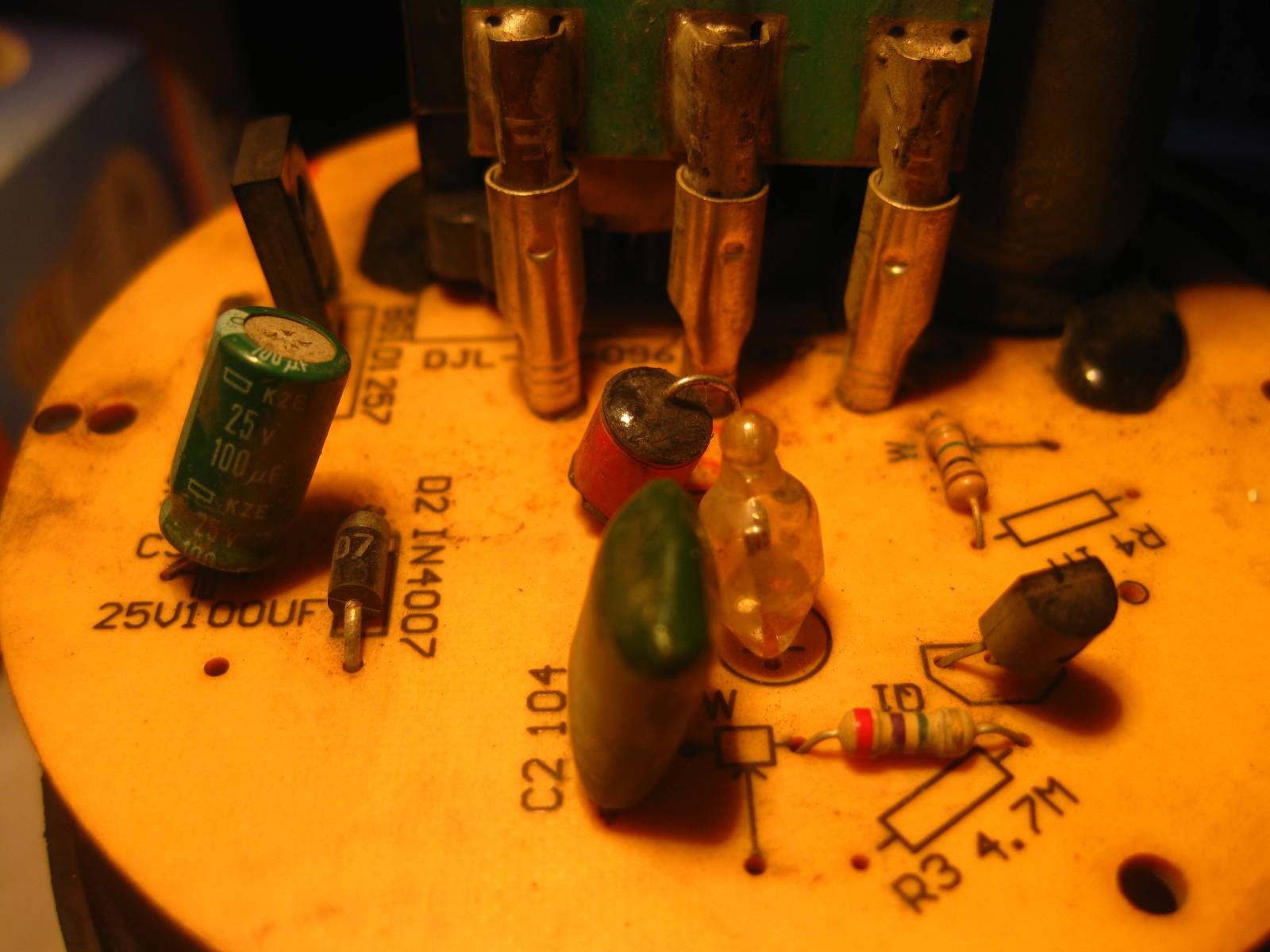

Ta cívečka je ten červený váleček, do něj se v pravidelných intervalech vybíjí kondenzátor (tady by to mohl být ten C104) a pak teprv dojde k záblesku. Způsobů jak to bývá zapojené a jak se to děje bývá více to už z těch fotek nevyčtu. To jestli je výbojka zapojená tak nebo onak (myslím tím plus a mínus) nemá na funkci vliv, spiš na její životnost, protože elektrody jsou na to uzpůsobené materiálem a někdy i tvarem.

Ohodnoceno: 0x

Od: ckoruna
Datum: 19.05.14 08:01

Díky za odpověď, ale jestli to dobře chápu tak po nabití my měl a..asi tyristor sepnout?Mám na mysli součástku vedle doutnavky. Má prapodivné označení

X289

63-1

503

Hledal jsem v datasheetech a nic.

Na plošném spoji má označení Q1

A ještě dotaz stačí na záblesk 200V?

Od: bmbx®
Datum: 19.05.14 08:17

Ano, po rozsvícení doutnavky by měl tyristor sepnout a vybít C104 do té cívečky, v té se naidukuje krátký pulz, v těch řádově kiliovoltech a zionizuje plyn ve výbojce a ta bleskne a vybije ten hlavní kondík a tak pořád dokolečka. 200V na výbojku by mělo stačit bohatě, napětí kdy zhasne je tuším kolem 100V, takže pozor i po vyblesknutí zůstává tohle napětí na tom hlavním kondenzátoru.

Ohodnoceno: 0x
