Co to je RLC - maturita

Od: Datum: 03.05.14 18:19 odpovědí: 5 změna: 04.05.14 08:46

Ahoj,

maturita už je za rohem a já se usilovně připravuji. Jenže jsem narazil na problém v elektrotechnice.

Tuhle podotázku jsme se ve škole neučili ( opravdu ), takže je potřeba znát jenom teorie.

A podotázkou je : RLC obvody.

Nenašla by se tady nějaká dobrá duše a nevysvětlila by,k čemu to slouží a co tím docílíme? Sice super že na internetu je toho mraky, ale většinou tam jsou nějaké složité výpočty apod. ale žádná přesná definice.

Jediné k čemu jsem došel, tak to, že to je obvod ve kterém je odpor, cívka a kondenzátor a střídavé napětí.

Jenže zase co jsem se díval na ty grafy (sériový) jak to vychází tak to ještě víc nechápu -> odpor dělá odpor, cívka dělá odpor ( čím větší frekvence, tím větší odpor ) a opozdí proud o 1/4 periody . A na konec kondenzátor zase dělá odpor ( čím větší frekvence, tím nižší ) a ten zase proud zrychlí o 1/4 periody. Takže nemělo by z toho vyjít, že spojením těchto 3 součástek docílíme akorát odporu?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: buss®
Datum: 03.05.14 19:29

Stručně to dost dobře nejde, určitě je to na wikipedii a pak zadávat R, L, C ve střídavém (stejnosměrném) proudu. a pod.
http://search.seznam.cz/?q=rlc+obvody&sourceid=szn-HP

Ohodnoceno: 2x

Od: ahmedzbrna
Datum: 03.05.14 20:15

Proto sem píší zdali by se nenašel nějaký ten elektrotechnik co by to měl znát :) Ale jinak děkuji za odpověd

Od: fred
Datum: 03.05.14 20:41
Ohodnoceno: 0x

Od: lmgify
Datum: 03.05.14 23:10

Stejnosmerny obvod:

  1. odpor ma porad stejnou hodnotu ("rezistance")

  2. civka je zkrat

  3. kondezator je preruseny obvod

Obvod se stridavym napetim:

  1. odpor ma porad stejnou hodnotu ("rezistance"), napeti na odporu je ve fazi s prochazejicim proudem

  2. "odpor" civky se meni podle frekvence napeti ("induktance"), proud civkou je zpozden oproti napeti na ni (civka jakoby nasava energii - meni ji do sveho magnetickeho pole - a pozdeji ji uvolnuje)

  3. "odpor" kondenzatoru se meni podle frekvence; napeti na kondenzatoru je zpozdeno za protekajicim proudem (kondenzator se proudem nejdrive nabiji a tento naboj vytvari napeti)

Jak je videt, tak zajimave na tom je, ze hodnoty "odporu" jsou zavisle na frekvenci napajeciho napeti. Ve vetsine obvodu neni jen jedna frekvence, ale obecne stridavy signal a tak se obvod pro kazdou frekvenci v tom strifavem napeti (viz Fourierova transformace neboli harmonicka analyza) tvari jako ze ma jiny odpor a vytvari jine zpozdeni pro proud nebo napeti.

Nekdy je to vitana vlasnost (ruzne frekvence zavisle zesilovace signalu apod.), jindy je to neprijemna vlastnost (frekvencni nestabilita signalu dava moznost pro projev parazitni indukce a kapacitance).

Ohodnoceno: 0x

Od: 111®
Datum: 04.05.14 08:46

doplněno 04.05.14 09:35:

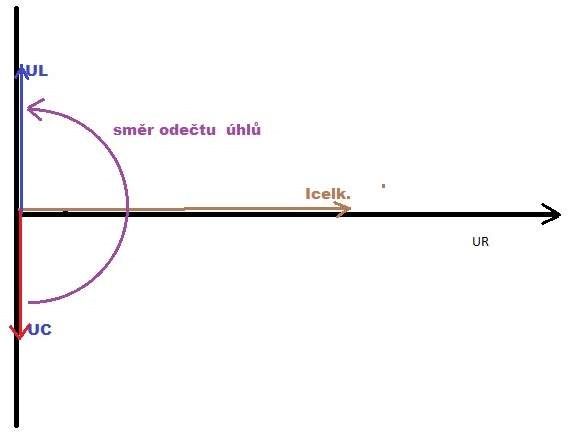

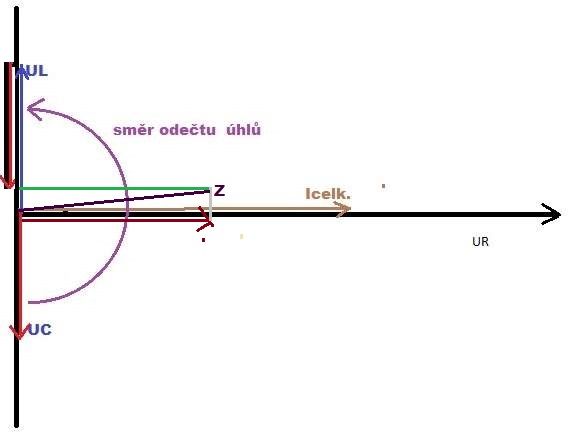

Na druhém obrázku je pak odečet reaktance XC od XL a vynesení výsledné impedance Z

Ohodnoceno: 0x
