Zapojení ele. telefonu - schéma

Od: Datum: 16.04.14 20:58 odpovědí: 18 změna: 26.04.14 22:29

Dobrý den,

nevysvětlil by mi někdo jak zapojit ele. telefon v paneláku?

Co znamená těchto 6 pojmů ke svorkám?

1. lock release

2. common terminal

3. telephone microphone

4. telephone loudspeaker

5. electronic call

6. buzzer

Děkuij mockrát elektrikářům


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: buss®
Datum: 16.04.14 21:03

Už se to tu nedávno řešilo, pohledej v historii.

Ohodnoceno: 0x

Od: hop®
Datum: 16.04.14 21:09
avatar
Tipnu si
1 - tlačítko na otevření dveří - elektronický vrátný
2 - Společná zem
3 - drát k mikrofonu
4 - drát ke sluchátku
5 - prozvánení z jiného domácího telefonu
6 - zvonek od dveří

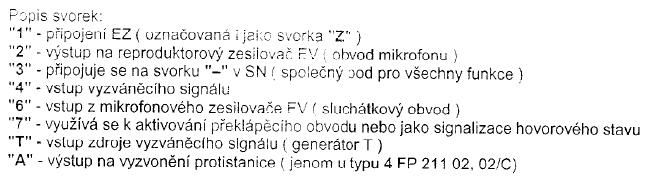

Porovnejte se zapojením Stropkováckých DT nebo dejte typ Vašeho DT, zkusíme pohledat podle čísel kontaktů...
Ohodnoceno: 2x

Datum: 16.04.14 21:13

1. Uvolnění zámku
2. Společná svorka
3. Telefonní mikrofon
4. Telefonní reproduktor
5. Elektronické volání
6. Bzučák

Ohodnoceno: 2x

Od: betan
Datum: 16.04.14 21:32

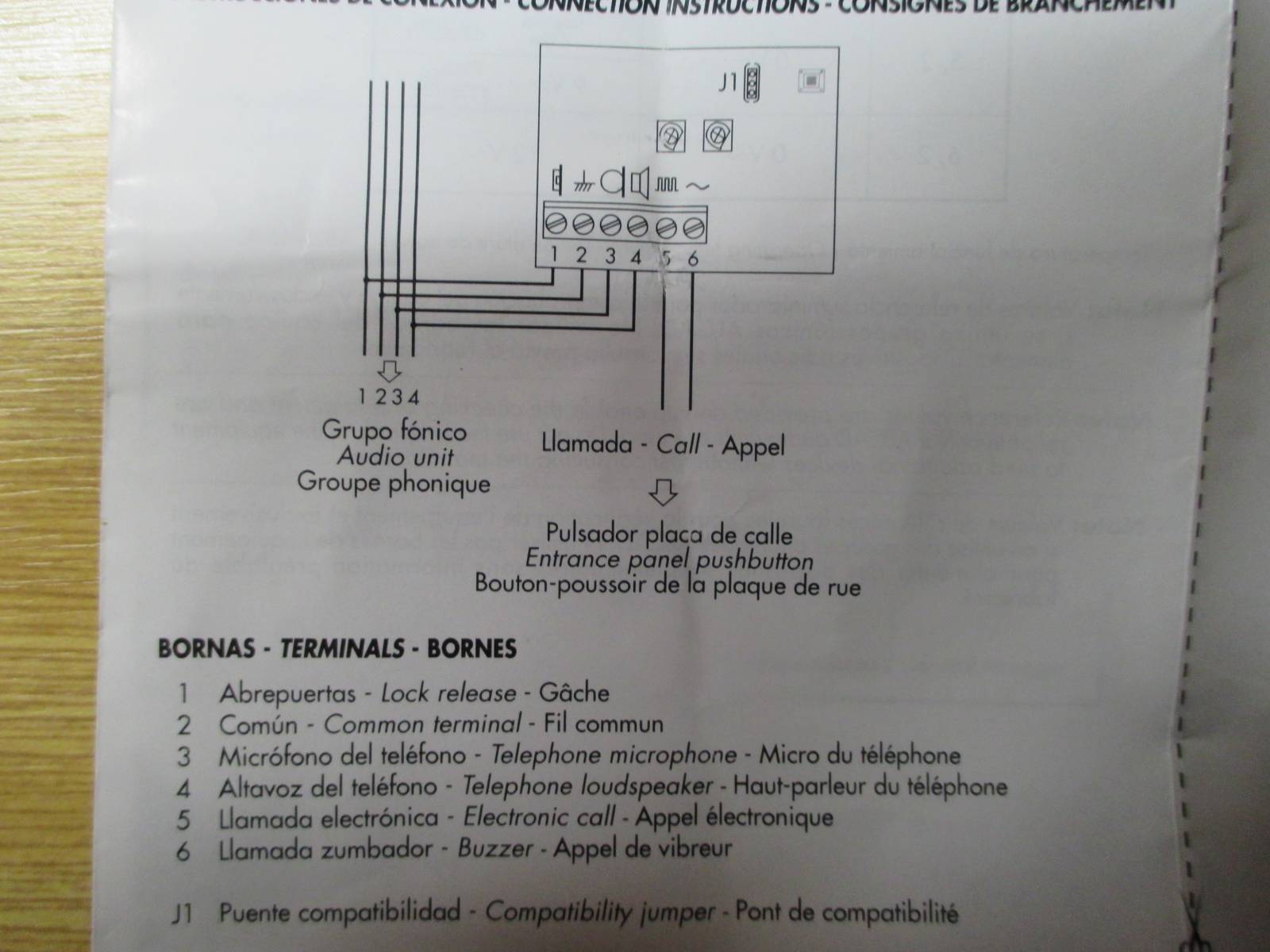

Ještě je tu obrázek

Od: hop®
Datum: 16.04.14 21:42
avatar

Podle obrázku jsem se snad moc nespletel, jen upřesním

5 - zvonek přes reproduktor ve sluchátku
6 - zvonek přes vestavěný bzučák

záleží na verzi systému...

Ohodnoceno: 0x

Od: betan
Datum: 16.04.14 21:57

Děkuji, můžete mi vysvětlit jaký je mezi 5 a 6 rozdíl? pokud mm svůj zvonek tak ho napojím do 6ky a pokud je vestavěný v telefonu tak do 5ky?

Děkuju

Od: hop®
Datum: 16.04.14 22:05
avatar

Venku nebo v telefonu můžete mít klasický zvonek nebo bzučák, ten je na šestku, stačí mu střídavá sinusoida. Na pětku se to připojuje v případě, že vyzvání sluchátko od telefonu, takže vlastně reproduktor - ten vyžaduje jinou modulaci signálu, aby měl rozumný "zvuk".

Ohodnoceno: 0x

Datum: 18.04.14 11:23
avatar

a ještě upřesním, že DT ze Stropkova, pokud bylo použito sluchátko jako reproduktor signálu zvonku, měly zabudován tónový generátor v napájecím zdroji, označen svorkou G; tím byl signál vyřešen pro všechny bytové telefony (nemusel být generátor tónu v každém bytovém telefonu)

Ohodnoceno: 0x

Od: betan
Datum: 17.04.14 21:04

Děkuji, je mi vše už konečně jasné

Od: betan
Datum: 17.04.14 21:05

Prosím vás co ještě znamená zkratka DT? je to napsané na krabicích na chodbě v paneláku.

Od: hop®
Datum: 17.04.14 21:15
avatar

Domácí (nebo Domovní) Telefon

Ohodnoceno: 2x

Od: betan
Datum: 17.04.14 22:10

Díky ;)

Od: betan
Datum: 17.04.14 22:11

A ještě jsem tam vidělt "T" to je co?

Od: hop®
Datum: 17.04.14 22:21
avatar

Kde?
... jste to viděl?

pokud napsané na chodbě na krabičce, může to být Telefonní rozvod - pevná linka, značila to tak Telefonica, dnešní O2...

doplněno 17.04.14 22:22:

... ale pokud z toho kouká kohoutek, může to být Teplá voda nebo Topení... ;) :-D

Ohodnoceno: 0x




Od: betan
Datum: 24.04.14 21:49

Dobrý den,

viděl jsem tam ještě "DR" nevíte někdo co je to?

Děkuji

Datum: 25.04.14 06:03
avatar

rozhlas po drátě, kdysi se dělaly rozvody skoro všude, i když u nás ve městě nebyl drátový rozhlas provozován

Ohodnoceno: 0x

Od: betan
Datum: 25.04.14 19:11

To je jako co rozhlas po drátě? Jako rádio? Pokud ano tak se to určitě už nepoužívá?

Datum: 26.04.14 22:29
avatar

nepoužívá, bylo to hlavně v Praze a některých větších městech

Ohodnoceno: 1x
