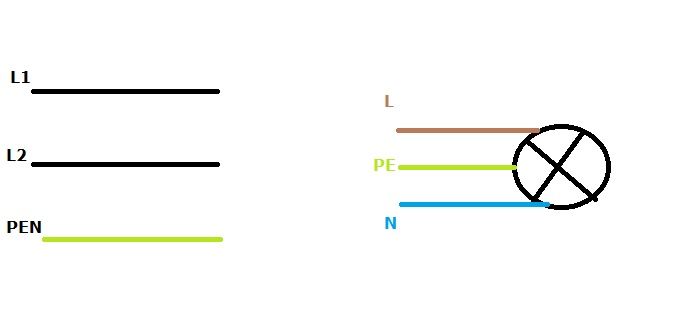

Zapojení světla - síť TNC

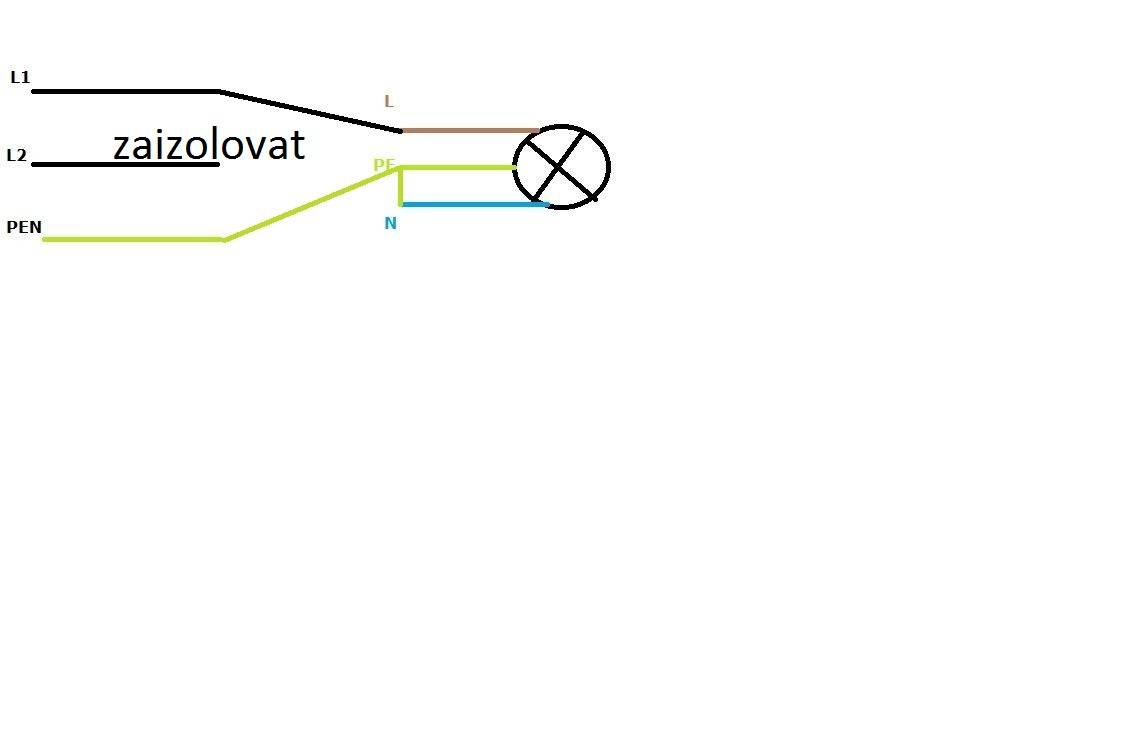

PEN vodič na svorku PE, ze svorky PE pokračovat na svorku N. Fázi si vybrat libovolnou, na svorku L - prakticky vybíráte kterým vypínačem z těch dvou zapnete lustr.

takto

Co by se stalo kdybych ten vodič PE na lustru vůbec nezapojil?

Poté se chci zeptat, když bych to udělal jak jste nakreslil, propojil PE a N, nemohu na kostře lustru dostat ránu? Vždyť tam bude nulák.

Děkuji za vysvětlení

Postup už kolegové napsali, tak se nebudu opakovat. Jen mi nejde do hlavy ta L1 a L2. Pravděpodobně myslíte vodiče ze zdi u lustru a byl dvouokruhový. V tom případě oba černé kabely jsou stejná fáze a slouží k zapnutí jednoho nebo druhého okruhu. Na zdi máte vypínač se dvěma páčkami (č.5) a těmi přepínáte fázi na jeden a na vruhý vodič. Pak můžete oba vodiče spojit a budete moci zapínat světlo oběma vypínači. V případě co popisuje @zakus vám bude lustr zapínat jen jedna páčka. Zkuste si fázovkou zda se vám takto zapíná fáze na jednotlivé černé vodiče.

PE musíte zapojit právě kvůli bezpečnosti, aby tam nebyla fáze. PEN je ve vašem případě nulák a je přímo zapojen na zem. Jakmile se dostane fáze na kostru, tak vypne jistič. Pokud to tak nezapojíte, tak se fáze může dostat na kostru jistič nevypadne a vy to pěkně koupíte.

Děkuji za vysvětlení, hezký večer
