Ohmuv zakon

Od: Datum: 23.03.14 13:50 odpovědí: 7 změna: 24.03.14 19:23

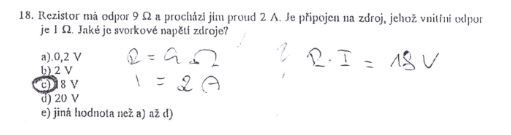

Prosim o radu, nezda se mi, ze by odpoved C byla spravne..

diky kaja

doplněno 23.03.14 13:52:

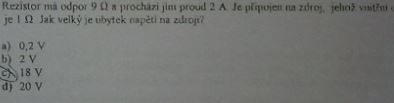

Doplneno jeste o jednu variantu...

taktez...

prosim i s oduvodnenim

diky

kaja



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 23.03.14 14:08
avatar

Řekl bych, že jako svorkové napětí je myšleno napětí zdroje naprázdno. To vychází 20V, které po připojení zátěže klesne na 18V.

doplněno 23.03.14 14:41:

Pravda, svorkové 18V, naprázdno 20V, úbytek 2V.

Ohodnoceno: 1x

Od: 111®
Datum: 23.03.14 14:20

svorkové napětí je napětí na svorkách zatíženého zdroje, neplést s napětím naprázdno= nezatížený zdroj, naprázdno proto, že I=0A

Odůvodnění? proud procházející obvodem je 2A, Protéká přes odpory zátěže+ odpor zdroje , tedy 9+1Ohm=10ohmů

Na 10ohmech se vytvoří úbytek 20V takže : napětí naprázdno by bylo 20V , ale protože je zdroj zatížen zátšží 9ohm, vznikne na vnitřním odporu úbytek 2x1=2V, takže na svorkách bude svorkové napětí 20-2=18V

Jasný?

Ohodnoceno: 3x

Datum: 23.03.14 15:00
No panove,zatim diky,dam vam vedet. Ja osobne se priklanim k variante D u prvni otazky, jedna se o test z fyziky,kde jsou uplne zaklady elektrotechniky,Coulombuv zakon atd. Myslim,ze zadavajici chtel pouze zjistit,ze ma nekdo znalosti ve smyslu: secist odpory v obvodu( vedet,ze v serii), rozpocitat ubytky (2V,18V) a tim to hasne. Nemyslim si,ze chteji znalost pro lematiky napeti naprazdno vs nakratko vs zatizene atd, rekl bych, ze jdou jen tak daleko,jak jsem popsal a za svorkove napeti povazuji tech 20V,ale uvidime
Diky
doplněno 01.04.14 21:22:

18V je správná odpověď

Datum: 23.03.14 14:19
avatar

1. Na Ri (vnitřním R zdroje) bude úbytek 1 Ω × 2 A = 2 V. Na svorkách zdroje bude 9 Ω × 2 A = 18 V. Po odpojení zátěže se napětí zvýší o ty 2 V na celkových 20 V.

2. Totéž, jen odpověď je napětí na Ri, tedy 2 V.

Ohodnoceno: 2x

Od: buss®
Datum: 23.03.14 14:28

V souladu s formální a obsahovou logikou, na základě vztahové analýzy a syntézy, s využitím metod indukce a dedukce ... jsem dospěl po klasifikaci k následné generalizaci: ano je to tak, jak píšou.

Ohodnoceno: 0x

Datum: 23.03.14 20:52
avatar

Vpodstatě ke zjištění odpovědi na tuto otázku ani není třeba vnitřní odpor znát. Napětí na svorkách = napětí na tom odporu 9 ohm, takže pak stačí dle U = R*I spočítat, že 9 * 2 = 18 V.

doplněno 24.03.14 01:23:

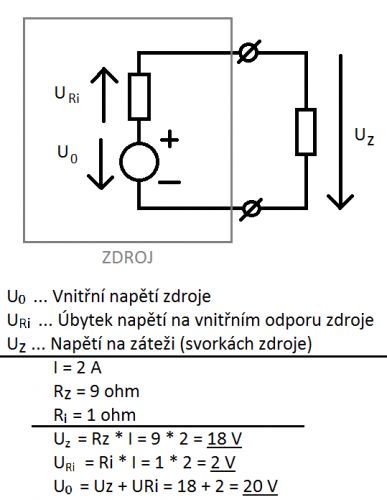

Zde jsou výpočty se schématem:

Ohodnoceno: 7x

Od: mikk*
Datum: 24.03.14 19:23

18 V je správná odpověd

Ohodnoceno: 0x
