Zapojení s OZ LM324

Od: Datum: 05.03.14 07:02 odpovědí: 6 změna: 05.03.14 10:01

Potřeboval bych poradit s OZ.

Zapojení LM324 v invertujícím zapojení - odpory stejné R1 = R2 = 1k a vstupní a napájecí napětí je 5V proti zemi.

Chtěl bych aby se výstup choval podle vztahu Uo= -(R2/R1)Ui.

Bohužel při Ui=5V mám na výstupu pouze 1V místo 5V, je to normální?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 05.03.14 07:31

Ano. LM324 není OZ typu "range to range", tedy výstup neumí chodit až do napájení. Při napájení 0/5V chodí tedy výstup jen v pásmu cca 1..4V.

doplněno 05.03.14 07:32:

Je také otázka, kam jste připojil neinvertující vstup.

Ohodnoceno: 0x

Od: hm®
Datum: 05.03.14 08:30
avatar

Bylo by dobré sem dát schéma.

> ... při Ui=5V mám na výstupu pouze 1V místo 5V
U invertujícího zapojení bych při vstupních 5 V na výstupu 5 V nečekal, tam ten výstup půjde co nejvíce k zemi. Spodní mez výstupu v úrovni 1 V může být normální, katalogový list toho zesilovače se mi teď nechce hledat. Takže je asi vše, jak má být.

doplněno 05.03.14 08:33:

Jinak je opravdu otázka, kam jsi připojil vstup neinvertující, jak píše @tomkk. Jestli na nulu (a to je i napájecí nula), tak bude trochu potíž ten zesilovač dostat do jiného stavu, než ve kterém je teď.

Ohodnoceno: 0x

Od: ed*
Datum: 05.03.14 08:56

Neinvertující vstup je připojen přímo na zem.

Potřebuji udělat převodník R->U a myslel jsem si, že to lze jednoduše udělat změnou odporu ve zpětné vazbě.

Chápu to dobře, že když použiji toto zapojení, pak se OZ snaží hodit záporné napětí na výstup,

ale protože žádný záporný není, tak tam hodí 1V jako minimum? Nebo tohle je už totální blbost?

Od: hm®
Datum: 05.03.14 09:18
avatar

Ano, chápeš to správně s tím výstupem.

A taky ti je určitě jasné, že ve tvém zapojení se nikdy nedostaneš s invertujícím vstupem napěťově pod ten druhý vstup (když ten je na nejzápornějším bodě celého zapojení, v nule), takže zesilovač se vždycky bude snažit o ten výstupní "mínus" a výsledkem bude Uo=1 V.

doplněno 05.03.14 09:30:

Vytvoř si ze dvou sériových odporů dělič napětí, zapoj ho mezi +5 a 0, doprostřed toho děliče připoj neinvertující vstup. Tím posuneš rozhodovací úroveň někam výš (podle hodnot odporů toho děliče) a při vhodném poměru tvých původních R1 a R2 už by se pak výstup mohl hýbat.

Ohodnoceno: 2x

Od: ed*
Datum: 05.03.14 09:36

Už mi to pomalu začíná do sebe zapadat, díky za info :)

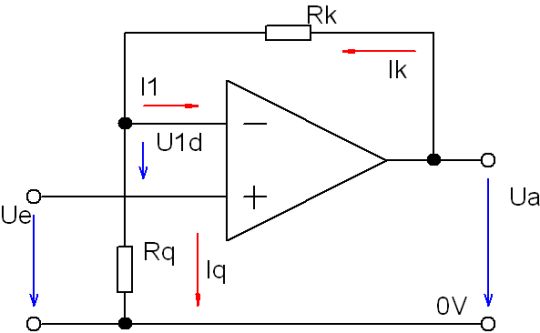

Takže použiji neinvertující zapojení.

Na neinvertující vstup připojím Ue = 1V, a zvolím Rq=1000ohm a pokud do zpětný vazby připojím odpor Rk = 500-3000ohm

pak výstupní napětí by mě mělo lítat v mezích 1,5 až 4 V, což potřebuji.

Od: hm®
Datum: 05.03.14 10:01
avatar

Ano, tohle zapojení by mělo fungovat.

Ohodnoceno: 0x
