Správnost zapojení

Vzledem k tomu, že to co vede ze zdi se tváří jako tři fáze (L1, L2, L3), a vy tam chcete připojit přímotop jednofázový (L1, N, PE) a vlastně nikdo nevíme, co vám z té zdi opravdu leze, tak vám tu asi nikdo neporadí. Navíc mám zmatek v těch barvách už jen z toho popisu

tak už jsem pochopil, že jeden vodič vedoucí ze zdi je označen modře, tedy nula. Ale pořád tam jsou dvě fáze a žádný ochranný vodič.

Pokud máte rozvod TN-C, tak zelenožlutý přijde taky na "nulu" (na PEN vodič)

no jasně jsou tam dvě fáze jedna nula a žádná zem .. čímž se dostáváme k mému dotazu .. přímotop má jednu zem jednu nulu jednu fázy .. co teď opravdu to potřebuji - mohu tedy přímotop zapojit fáze na fázy , nulu na nulu a zem nechat volnou (nezapojit) (normově to samozřejmě nelze ale nouzová situace)

To víte že jo, klidně zem nezapojujte ! A kupte si rakev ať jí máte připravenou. Jestli pořádně nevíte co leze ze zdi tak si to nechte změřit !

ze zdi vedou dvě fáze to třetí je nula (je hnědý ale přeznačený na modrý) .. proč není rovnou modrý nechápu každopádně napětí v něm není

Dejte sem fotku, jak bylo zapojené původní topení, jinak se mi nechce v tom angažovat. Vypadá to nebezpečně.

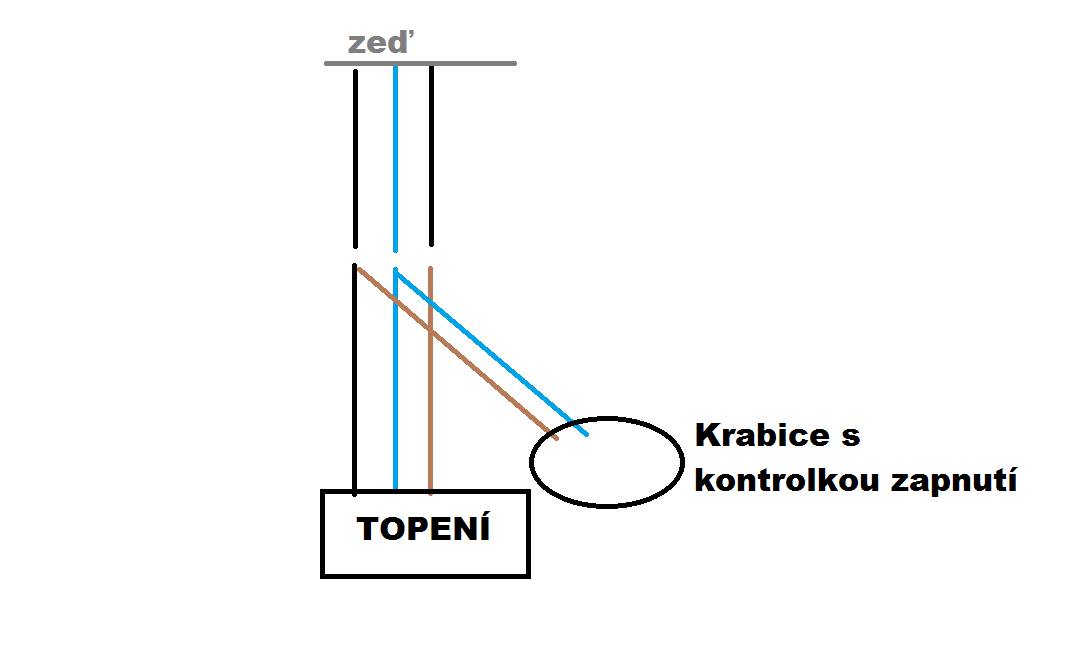

původní zapojení -

Podle nákresu se domnívám,že topení bylo zapojeno jen na síť 230V.Nejvýše by mohly být zapojeny dva okruhy topných zón.Rozhodně bych neradil se do zapojení pouštět sám.Od toho jsou odborníci.Jediné,co můžeš udělat sám,je měření.Mezi jednotlivými vodiči změř napětí směrem k nějakému zemnícímu kolíku,třeba u volné zásuvky.Napětí mezi dvěma fázemi by mělo být 400V,pokud nenaměříš nic,jsou obě fáze jen paralelní.

JABRAKA

v místnosti bez zásuvky - ne

Jsou dvě varianty:

1/ jedná se o jednofázové vedení, jeden z černých drátů je uzemnění, ale bez patřičných znalostí a voltmetru, bych to neriskoval

2/ ze zdi Vám lezou skutečně dvě fáze+nula (což by bylo velmi prapodivné a musel to vymyslet jedině místní bastlíř) a potom na tento vývod nelze zapojit jiný spotřebič, než s třídou ochrany II., což plechový přímotop pravděpodobně nebude..

Pravděpobně to půjde přepojit v rozvaděči, ale tak či tak vyčkejte příchod odborníka.

Líbí se mi, že kolegové od elektriky nechtějí radit na dálku, jen na základě nedostatečného vyjádření a bez ověřených a dostatečných informací laikovi o konkrétním zapojení věci, která může zabít nebo způsobit škodu. ..

(takovými radami poprvé přicházíme o chleba, a po druhé degradujeme toto řemeslo, které musíme nastudovat a získat praktické zkušenosti.. zdá se, že teď do toho kecá každý, koho jednou možná kopla elektrika...)

a tazateli jedna rada, volejte elektrikáře, osobu znalou, s oprávněním... riskujete úraz nebo škodu na majetku.

to připojení zase tak drahé nebude, a bude to bezpečné, se zárukou...

Na dálku se nechá radit pouze jasná věc. Toto má několik řešení a jak už bylo uvedeno, někdo bastlil a barevně označil žílu, která může a nemusí být tím čím se tváří.

Přímotopy bývají ve dvojce. A ten třetí může být pilotní vodič..

Podle me jde o normalni jednofazovy rozvod z te zdi, jen tam nejaky kutil pouzil kabel, ktery mel zrovna po ruce a ktery ma barevne oznaceni pro 3-fazovy rozvod

Ty barvy by ani tak nevadily (je to jen barva toho PVC obalu dratu). Kdyz si to nekdo nainstaluje a vi, co si tam dal a co od toho muze ocekavat, tak to opravdu nevadi. Problem nastava presne v situacich, jako je tahle - prijde k tomu nekdo, kdo to nenainstaloval a nemuze tak vedet, co tim puvodni kutil zamyslel. Proto mate normy s barevnymi kody, aby instalaci i nove prichozi vedel, k cemu jednotlive draty jsou.

Jestli si tazatel ty draty neumi promerit, jestli ten druhy cerny kabel je opravdu zeme nebo jestli si neumi dohledat ten kabel zpatky az k rozvodne skrini, tak asi nejlepsi je pripojit zeleny kabel primotopu na ten modre preznaceny hnedy kabel ze zdi a do doby, nez prijde elektrikar, tak se k tomu primotopu nepriblizovat, pripadne elektricky okruh toho primotopu v dobe nepritomnosti v dome odpojovat jisticem.

Nebyl náhodou původní přímotop na 400V? Odpovídalo by to jeho zapojení...

No jo Hope, ale bez kostry je to divný, ne?

Podle mě je to normální jednofázový vývod, akorát bez vadasky nikdo neodhadne co je co.

Modrý N

Černý L1

Hnědý je pilotní vodič pro dálkové řízení dalších přímotopů, nezapojovat, zaizolovat.

Pokud nemá ZŽ je dvoplášťová izolace a nemusí se zemnit.
