Kde sehnat nebo čím nahradit MBA810

Od: Datum: 07.02.14 20:54 odpovědí: 5 změna: 08.02.14 09:27

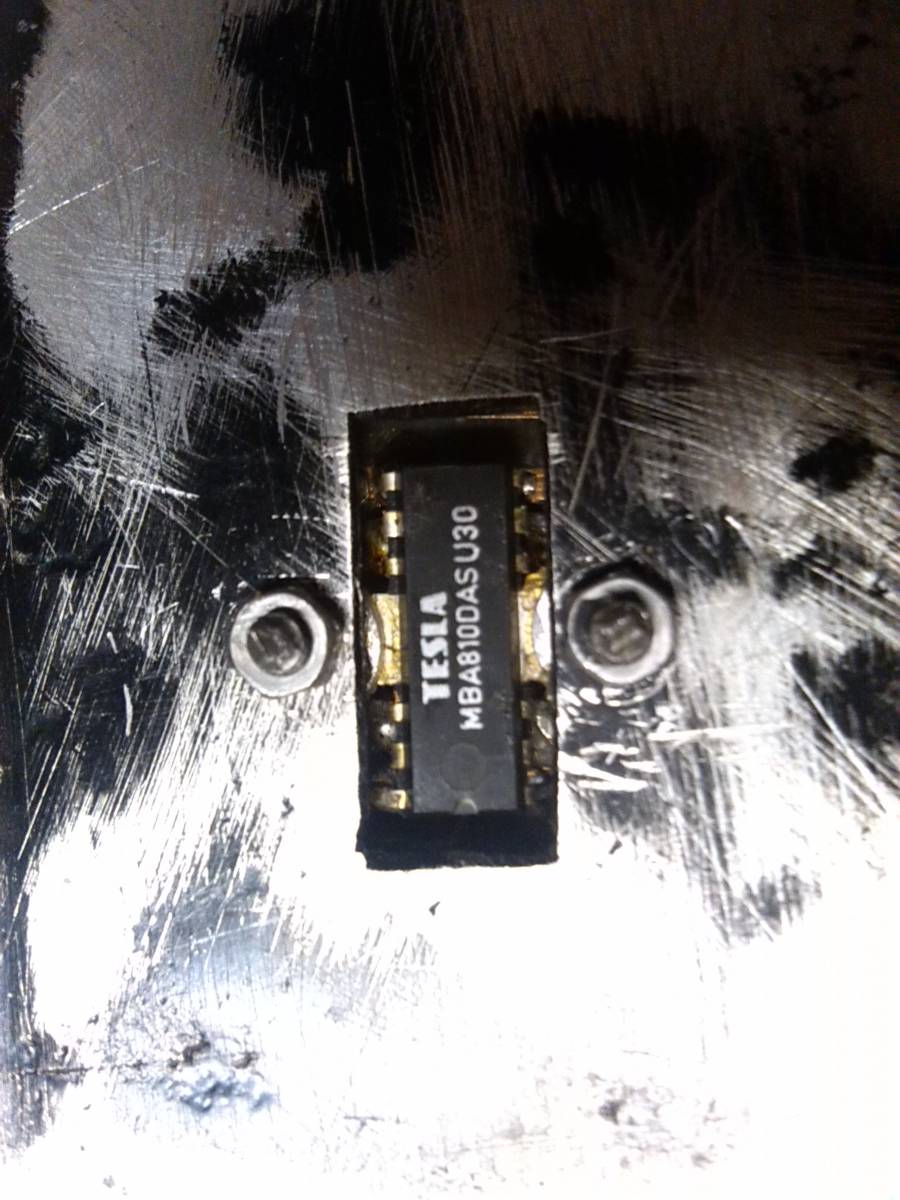

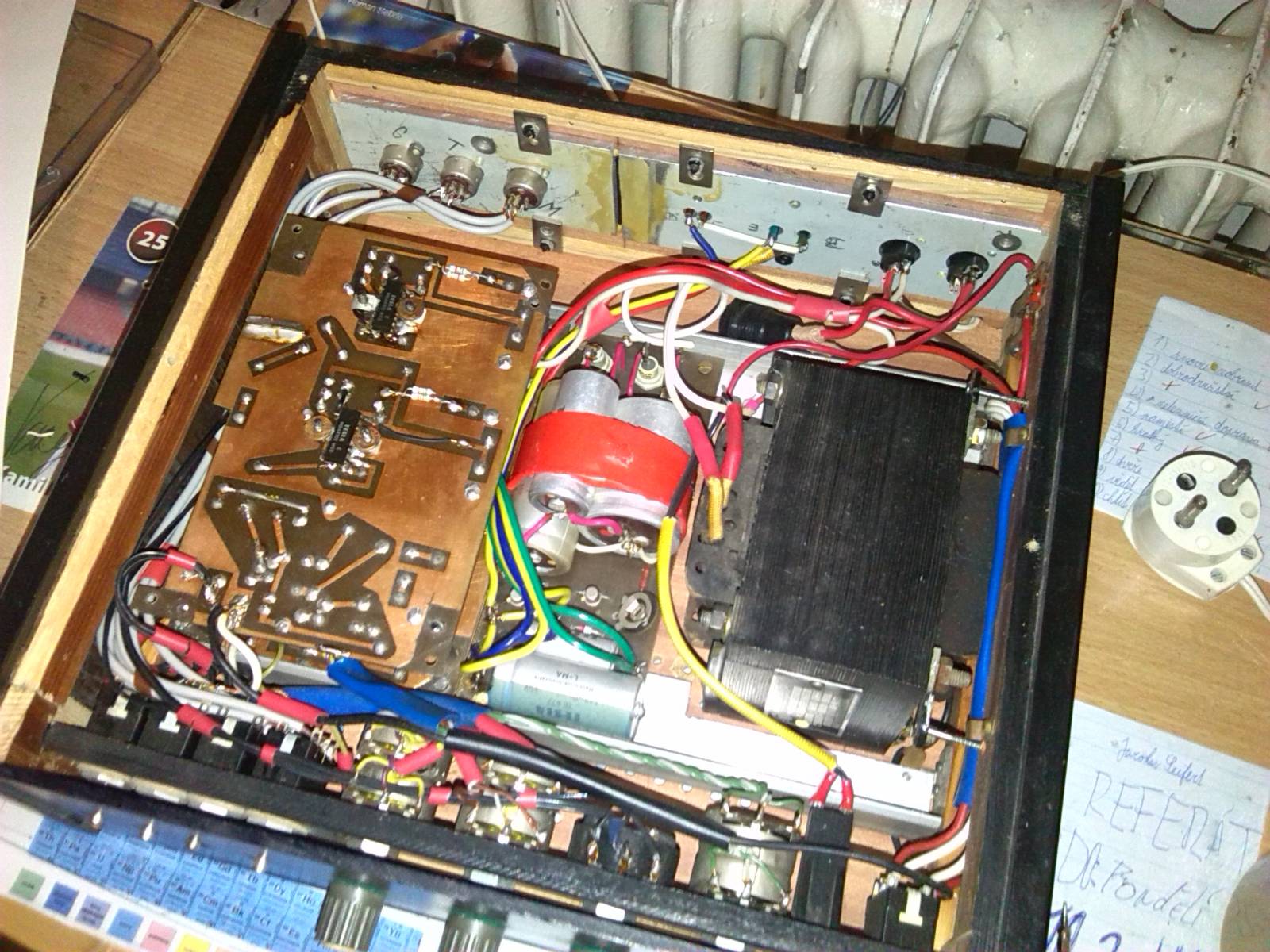

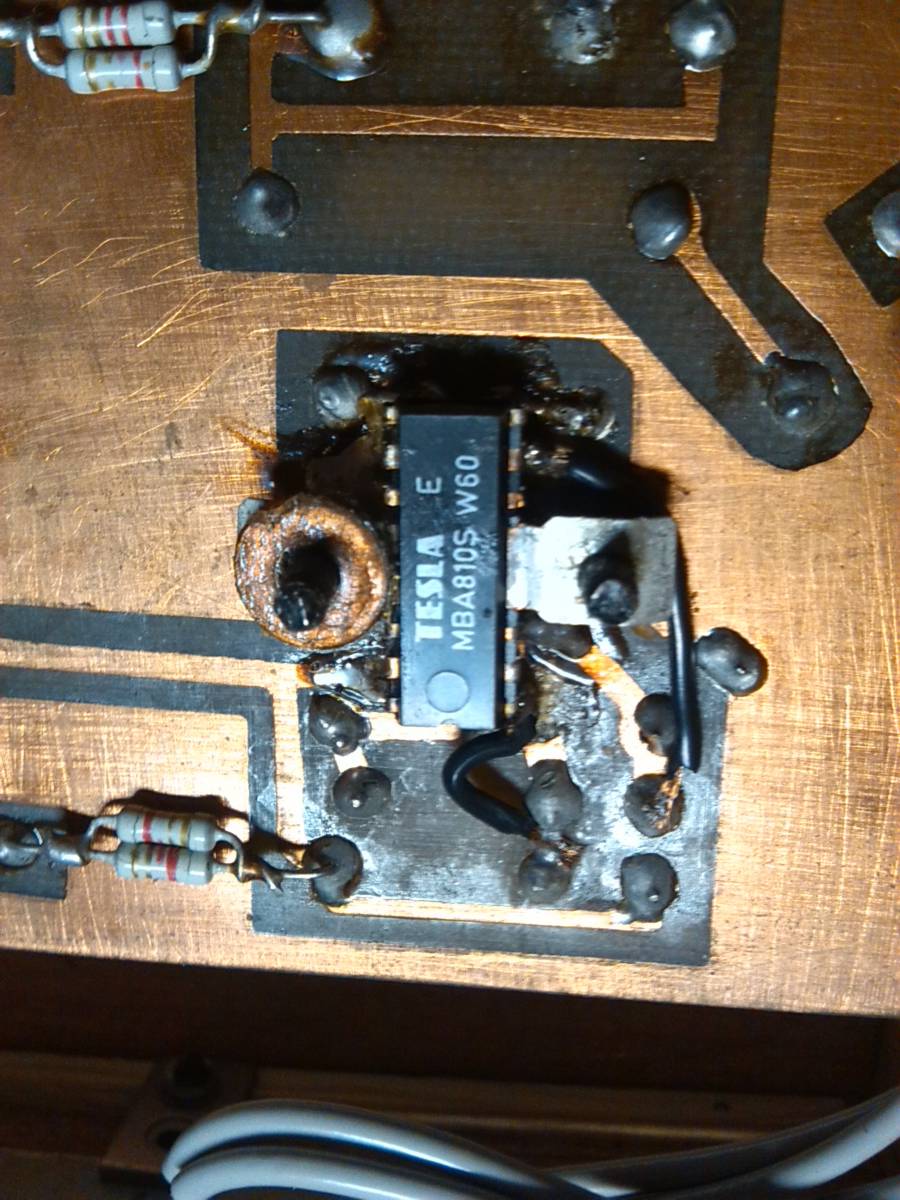

Ahojky lidi. Dostal jsem zesilovač a jsou v něm 4 integrované obvody MBA810 a nevím kde je sehnat.

Poradíte mi prosím kde je sehnat, nebo čím je nahradit?

Za odpověď předem díky. ;D



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.02.14 21:24

Poptej se tady,mají je v nabídce

http://www.kvt-elektronika.cz/elektrosoucastky.htm

Ohodnoceno: 0x

Datum: 07.02.14 21:30

Jinak je mají tady a je tam i náhrada

http://www.ame.cz/MBA810DAS-K174UN9-_d217269_10699.aspx

Ohodnoceno: 2x

Datum: 07.02.14 22:38
avatar

Zdravím

Mám jich doma různých typů aspoň dvacet. Ale musel bych ti je vylámat z plošňáku. Jestli máš chuť tak "Ing Havelka.Vladimir@seznam.cz".

Ohodnoceno: 0x

Datum: 07.02.14 22:58
avatar
Sehnat se dají na racvonka.cz
Má všechny tři verze obvodů .
Od te nejzakladnějši po tu blbuvzdornou :)
Ohodnoceno: 0x

Od: host
Datum: 08.02.14 09:27

a) myslíš, že jsou tvé MBA810 zničené a musí se vyměnit? Třeba je závada v něčem jiném. Jedna malá jednoduchá zkouška s obyčejným stejnosměrným voltmetrem v tom nejjednodušším multimetru je změření polovičního stejnosměrného napětí na výstupu proti zemi. Polovičního z napájecího. Výstup je na pinu č. 12. Piny, tedy nožičky jsou číslované proti směru hodinových ručiček při pohledu na broučka shora tak, že značka je vlevo od nadpisu. Vlevo dole je 1, vedle pak 2, 3 a pak je chladicí křidélko a za ním 4, 5, 6 a kolem dokola vpravo nahoře je 7 a směrem proti směru hodinových ručiček 8, 9, chladicí křidélko, za ním 10, 11 a 12. Dvanáctka je výstup. A u dobrého kusu je na výstupu zhruba poloviční napětí než je napájecí, které je na 1. Proti zemi. Obě chladicí křidélka jsou spojená se zemí, na kterou je připojená i 9 a 10. Viz google, tam je všechno vidět a je to tam popsané.

Pokud je tam asi tak poloviční napětí, tak by integrovaný obvod mohl být dobrý.

b) vyráběly se dvě verze MBA810: jedna s chladicími křidélky vodorovně s otvory pro přišroubování na chladič (také musí být spojené se zemí, tedy a záporným pólem zdroje), druhá verze měla chladicí křidélka ohnutá šikmo dolů pro zasunutí do desky s plošným spojem a pro zapájení do desky. Není problém křidélka narovnat a vyvrtat do nich otvory a přišroubovat na chladič.

Ohodnoceno: 0x
