Zkouška trafa

Od: Datum: 27.01.14 18:53 odpovědí: 9 změna: 28.01.14 16:00
avatar

Dobrý den poradci,

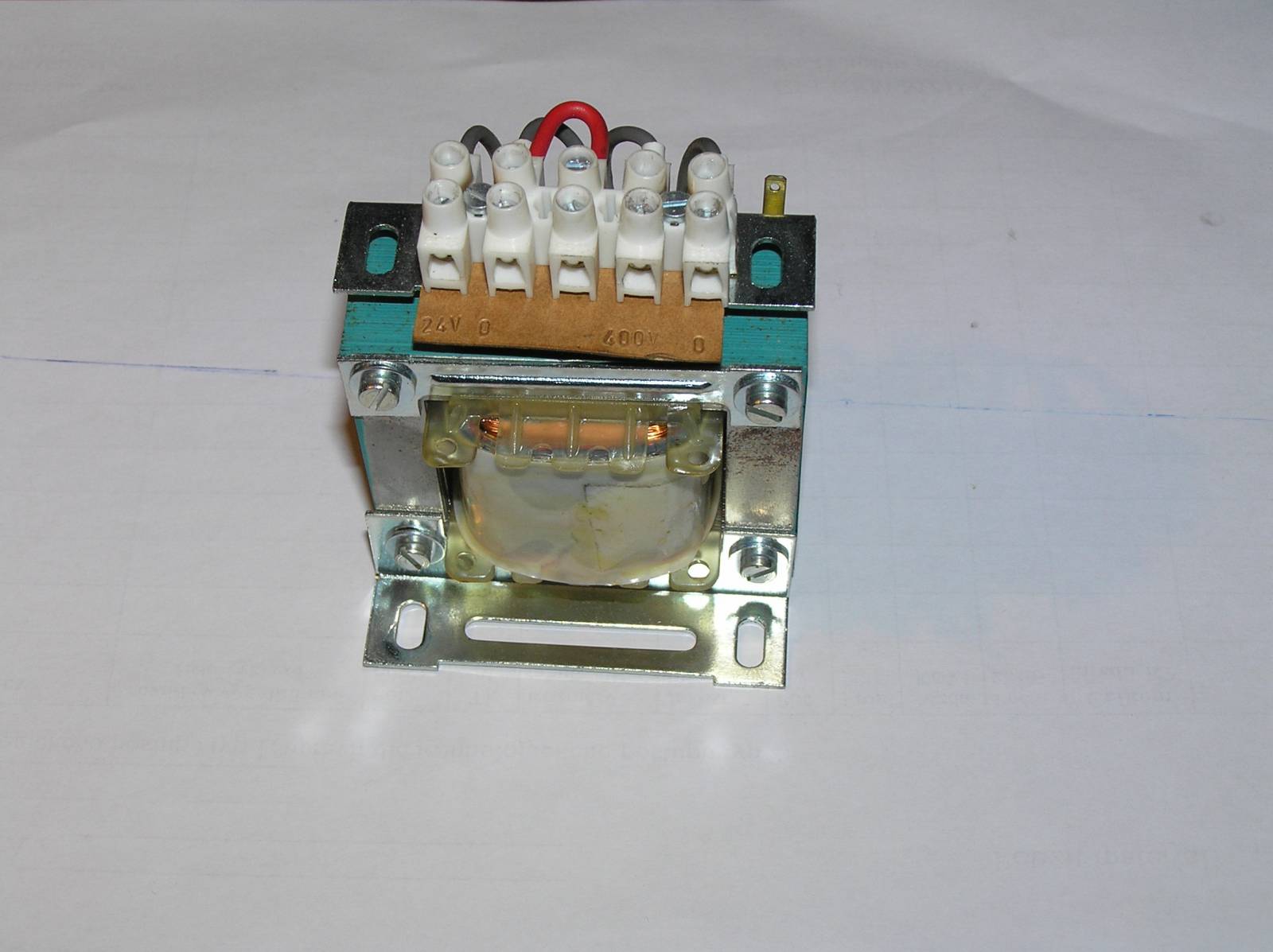

mám dotaz, zda-li laik může změřit multimetrem v nezapojeném stavu trafo viz. obrázek.

Je to ze strojní pily a chybí mi výstup 24 V

Trafo stojí cca 500,-, ale chtel bych mít jistotu, že je opravdu vadné.

Díky!



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 27.01.14 18:54
avatar

žádný obrázek tu neni

Ohodnoceno: 0x

Datum: 27.01.14 19:03
avatar

Můžete sice změřit odpor primáru i sekundáru, ale když neznáte přesné hodnoty, které má vinutí mít tak to bude spíš jen o tom, jestli není vinutí přerušené. Mezizáviťák tím mnohdy neodhalíte. Určitě však můžete měřit vinutí proti kostře - tam by měl být nekonečný odpor. Některé takové trafa mívají ještě pojistku - buď klasickou trubičkovku, nebo u vinutí, která reaguje i na přehřátí.

doplněno 27.01.14 19:05:

BTW - za pětikilo - to je docela supr cena...

doplněno 27.01.14 20:13:

Jen mimochodem - jste si jistý, že Vám 12VA trafo bude stačit? Teď jsem schválně nahlédl do pár schémat a v truhlářských formátovacích pilách, kde je v podstatě jeden stykač, pár stoptlačítek a dvě kontrolky je trafo 63VA a víc.

Ohodnoceno: 0x

Datum: 27.01.14 19:14
avatar

Jde o to, jakou závadu hledáte. Multimetrem dokážete změřit, zda je přerušené některé vinutí (nejpravděpodobnější závada), případně zda není zkrat mezi primárem a sekundárem (nepravděpodobné, ale možné), případně některým vinutím a kostrou (ještě nepravděpodobnější a téměř nemožné). Mezizávitový zkrat takhle nezjistíte, ale poznáte ho, když necháte trafo připojené bez zátěže (takže jen přívod, vývod naprázdno). Pokud se citelně hřeje, je to špatně a pomůže jen převinutí (nerentabilní, takže spíš sběrný dvůr).

doplněno 27.01.14 19:16:

Tohle trfo (soudě podle obrázku) tepelnou ani jinou integrovanou pojistku mít nebude.

Ohodnoceno: 1x

Datum: 27.01.14 19:32
avatar

Děkuji za odpovědi.

je to toto trafo:

http://www.eurovolt.cz/index.php?page=prod_showprod&catnum=JBC%20E2020%20-%20159&prefix=elektrokov

Takže prakticky nejsem schopen měřením zjistit správnou funkci, jelikož hodnoty resp. parametry neznám...

Datum: 27.01.14 19:59
avatar

Funkci zjistíte, když trafo připojíte na síť (240 V) a na sekundáru naměříte multimetrem oněch 24 V střídavých (bez zátěže tam možná naměříte o něco málo víc). Když tam nebude nic, je některé vinití přerušené. Když tam bude míň a trafo se po chvíli začne zahřívat, je pravděpodobně mezizávitový zkrat.

doplněno 27.01.14 20:26:

A jo... sem si nevšim těch 400V na primáru... *hi*

Ohodnoceno: 0x

Datum: 27.01.14 20:07
avatar

To magdon - no právě že pokud to dotyčný zapojí na 230, tak zcela jistě nenaměří 24V na sekundáru, ale méně , jelikož tyto trafa jsou určená pro stroje zapojené na 4žilový kabel - nemají PEN, takže chtěje cosi transformovat, berou si 400V mezi dvěma fázemi.

Ohodnoceno: 0x

Od: 111®
Datum: 27.01.14 20:12

klidně to může na 230V připojit a procentuelně sivyčíslí o kolik % je to méně, 230/400*100=57%, takže i sekundár bude o 57% menší..13,68V

Ohodnoceno: 1x

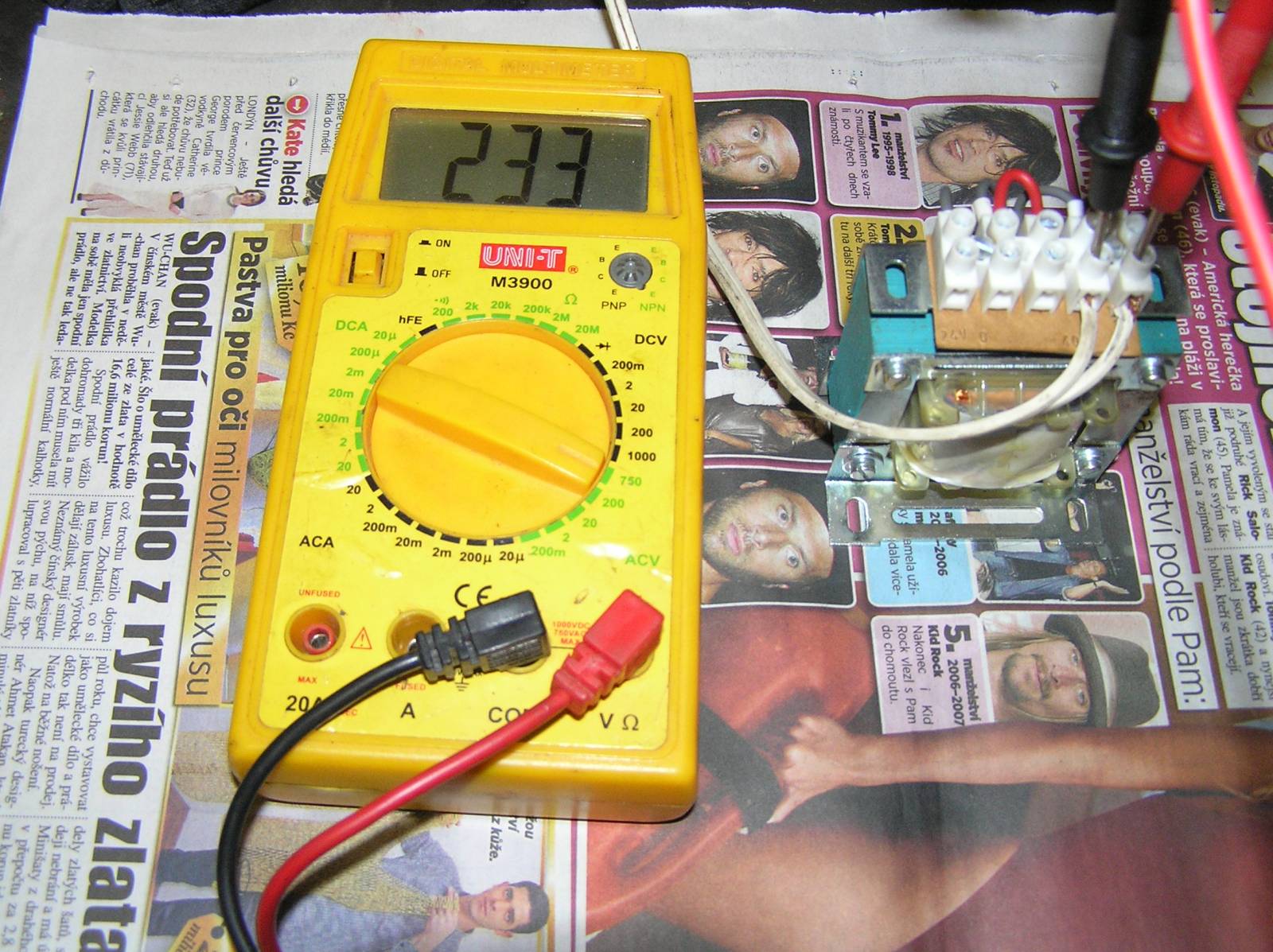

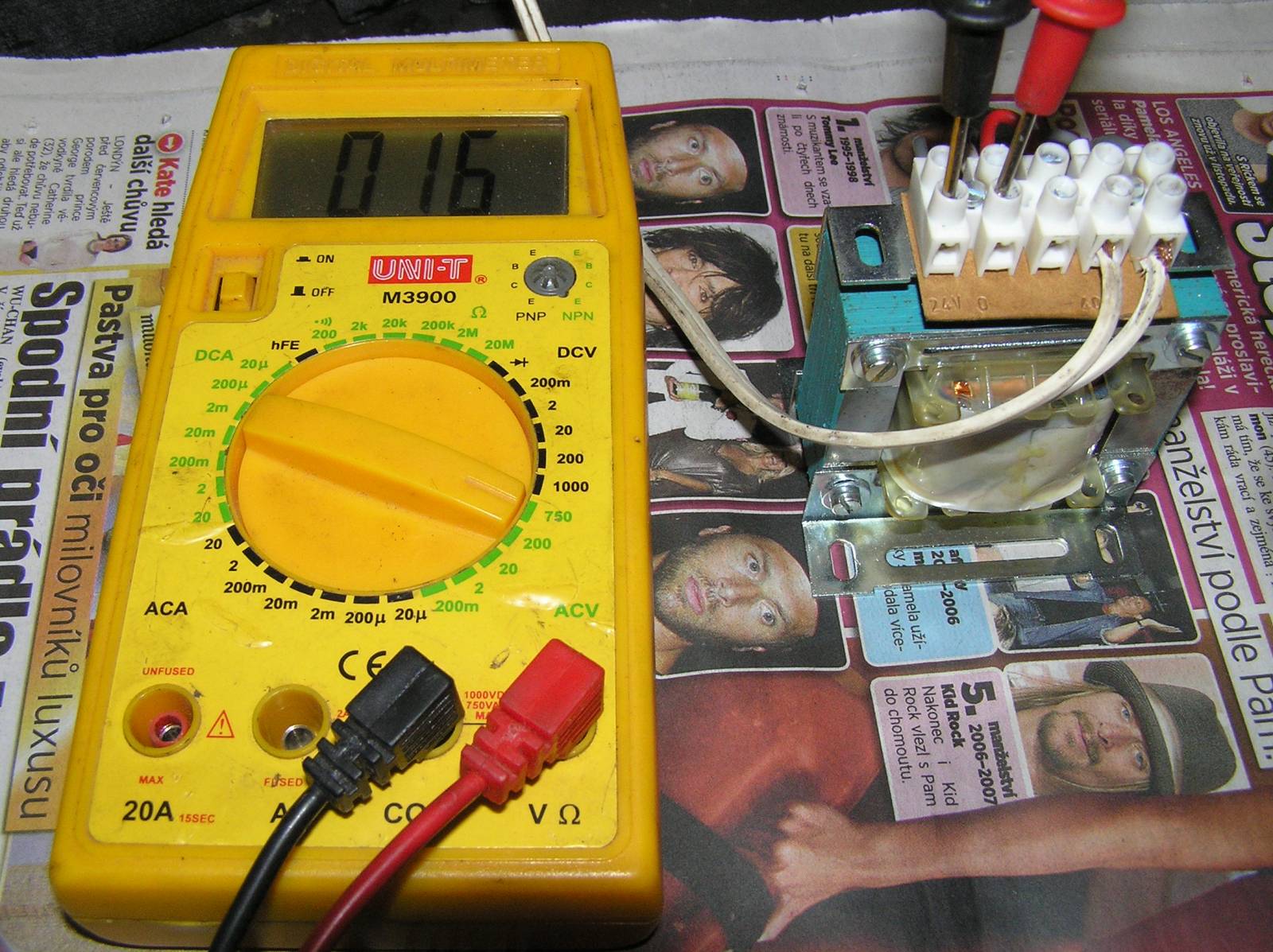

Datum: 27.01.14 20:29
avatar

Takže podle Vašich rad je trafo v pořádku

Datum: 28.01.14 16:00

Zkuste ještě přehodit vstup na třetí fázi, pokud na výstupu bude stejné napětí, je v pořádku. Nehřeje se?

Ohodnoceno: 0x
