XLR kabel

Od: Datum: 27.01.14 16:13 odpovědí: 4 změna: 27.01.14 18:44

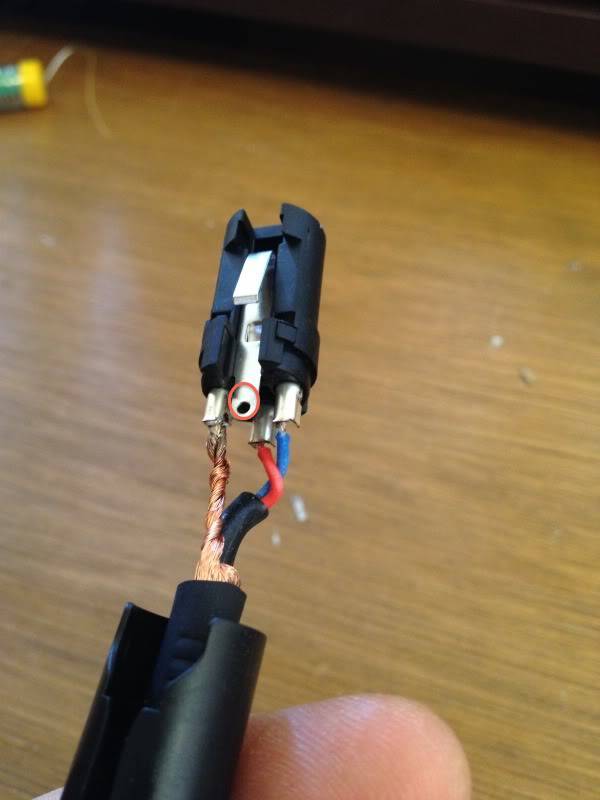

Zdravím mám problém dělal jsem mikrofoní kabel podle tohoto schématu ( http://4.bp.blogspot.com/-vZN…Y5xYjUpA/s1600/XLR-pinout.jpg). Po zapojení do komba to ale šumělo a hlas byl potichu. Nakonec jsem to vyřešil tím že jsem kabel uzemnil viz. obrázek vyznačené místo na obou stranách (samec samice) a už to jede jak má. Trápí mě ale, kde je zakopaný pes že to nešlo když to bylo spájené tak jak to všude píšou.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: zdenl
Datum: 27.01.14 16:14

Zapoměl jsem dodat že tím že jsem to uzemnil na uvedené místo je jeden pin tím pádem volný. Funguje vše jak má ale štve mě že to nefungovalo, když to bylo zapájené tak jak mělo.

Od: jofa®
Datum: 27.01.14 18:02

Díval jsem se teď na zapojení original XLR kabel k mikrofonu SHURE a tam je ve female 1-3+ ten Vámi zakroužkovaný na kryt propojen.

doplněno 27.01.14 18:04:

Zem + stínění+ kontakt na kovový kryt propojeno.

doplněno 27.01.14 18:22:

Ale jak tak koukám, tak to máte na obrázku blbě zapojeno. Červený by měl být na 2 vpravo a modrý(černý) dole na 3. 1+3+ kontakt na kryt proletovat.

Ohodnoceno: 0x

Od: zdenl
Datum: 27.01.14 18:36

To je obrazek z internetu jen na ukazku u sebe to mám tak jak jste psal ale nejde me do hlavy ze vsude jsou na internetu zapojeny vsechny 3 piny a bze uzemneni a to me nefungovalo tak jsem to udelal jak jsem popsal a funguje ale stve me proc to nefungovalo tak jak melo

Od: jofa®
Datum: 27.01.14 18:44
Ohodnoceno: 0x
