PNP spínání LED. Nechápu

Od: Datum: 25.01.14 12:32 odpovědí: 12 změna: 19.05.14 13:31
avatar

Dobré odpoledne, přečetl jsem si mnoho textů o tranzistorech, ale doteď jsem vůbec nepochopil funkci. Ať zkouším jakákoliv zapojení, nikdy mi nic s tranzistory nefungovalo. Tranzistory jsou základ, a já je nechápu. I několik elektrikářů mi to osobně vysvětlovali, ale mě to do hlavy prostě nejde.

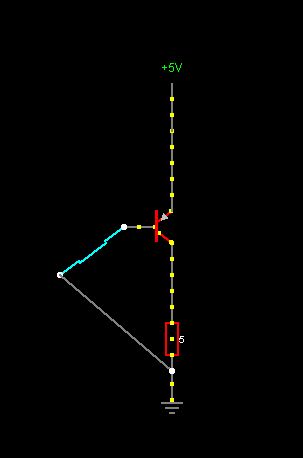

Dnes jsem se k tranzistorům opět vrátil, a hledal nějaké nejjednodužší zapojení. Našel jsem obyčejné spínání LED. Zapojení jsem vyzkoušel v programu "circuit simulator" kde fungovalo. Zapojil jsem tedy stejné zapojení v reálu, ale nic!

Mám doma pouze PNP tranzistory 80V 8A.

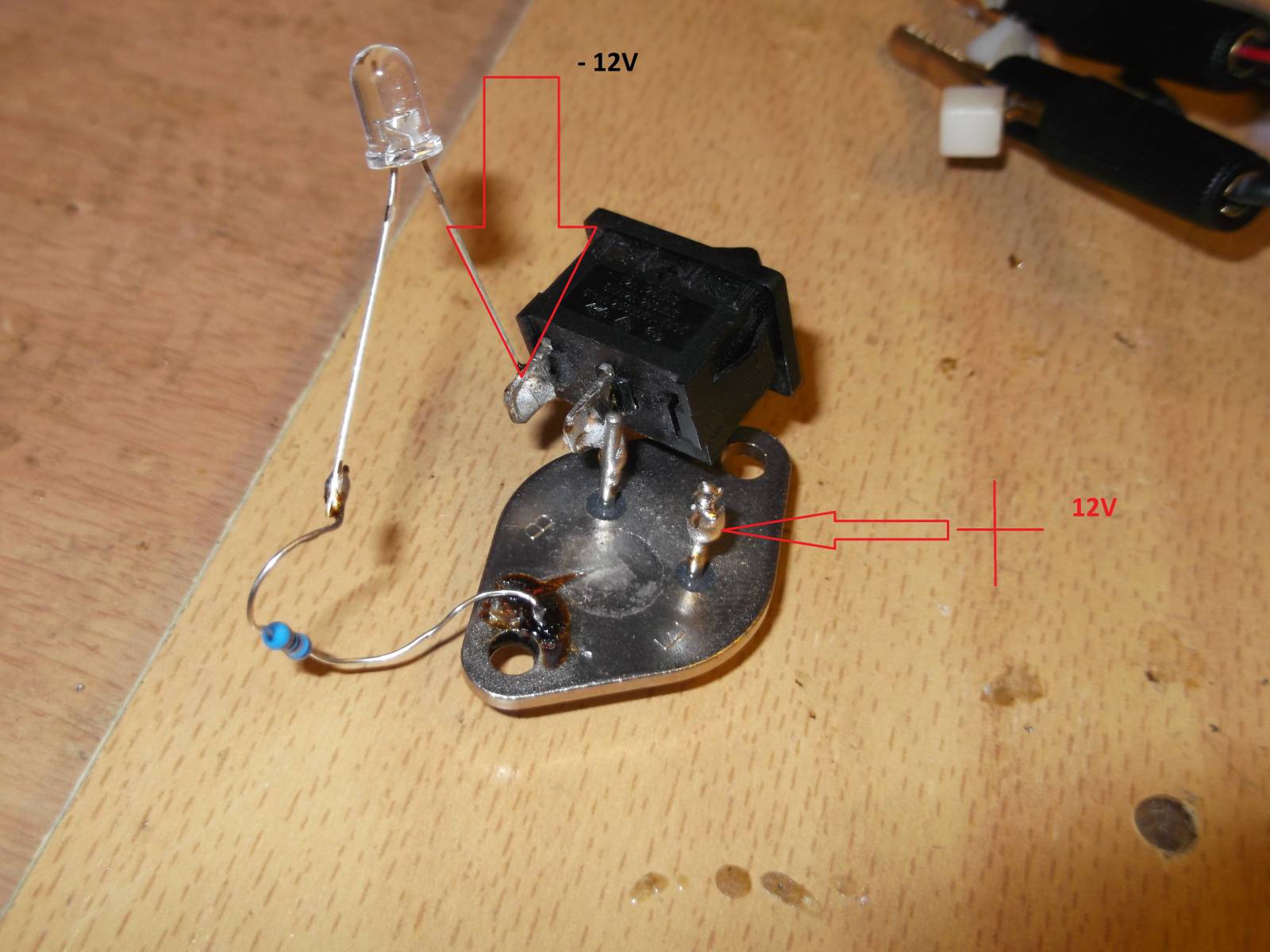

Zapojení a reálné mé provedení viz fotky.

Podle všeho to má fungovat tak, že pokud uzemním bázi (spínač) tak začne téct proud do ledky. (takto to fungovalo v simulátoru)

Díky za odpovědi. A omluvte mou nechápavost v otázce tranzistorů.

doplněno 25.01.14 12:34:

Ledka je normálně funkčí na 12V, ale přes tranzistor nikoliv. Schema je na 5V jen pro vyzkoušení. kdybych zadal 12V a odpor např 12ohm taky by to fungovalo.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.01.14 12:54

To co jste namaloval i ubastlil je samozřejmě nesmysl. Pokud jste neměl prodovou ochranu zdroje, tak jste pravděpodobně i tramzistor zničil.

Pokusím se vám to vysvětlt jednoduše. Když si vezmete obrázek tranzistoru, tak mezi B a E vidíte šipku. Je to vlastně dioda BE. Pokud touto doidou teče malý proud, tak se s proudovým ziskem desítky až stovky tranzistor začne chovat jako spínač mezi E a C (pro proud ve stejném směru). Důležité je, že mezi E a B ta "slabá" dioda skutečně je, to znamená, že tam nikdy napětí nesmí překročit cca 0,6..0,8V a proud nesmí překročit tabulkově povolený, ve vašem případě stačí 1 mA i méně.

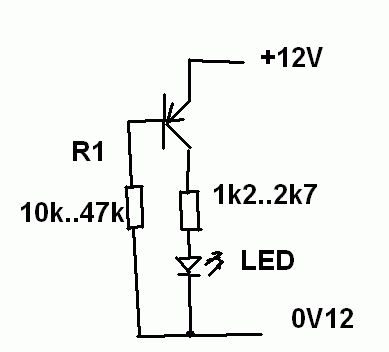

Vaše zapojení by mělo vypadat cca takto. Pokud R1 bude připojen na 0V12 poteče proud bází a LED bude svítit.

R1 omezuje proud bází. Ve vašem zapojení chybí. Pokud máte tvrdý zdroj, tranzistor jste zničil.

Druhý odpor u LED je také nutný, omezí proud led pod 10 mA, jinak ji také zničíte.

doplněno 25.01.14 12:56:

Obrázek se nnějak nevyved, tak znova.

doplněno 25.01.14 13:09:

V tom případě vám pro vaše pokusy doporučuji do série s výstupem zdroje vložit ochranný odpor cca 100 Ohm, nebo třeba malou 12 V žárovku.

Ohodnoceno: 2x

Datum: 25.01.14 13:02
avatar

No zdroj mám nějakých max 20A takže tranzistor je asi určitě zničen. Zkusím tam tedy zařadit odpor.

doplněno 25.01.14 13:13:

Vyzkoušeno a opravdu to funguje. :) Díky moc. Teď jdu zkoušet různé využití a např zapojení s relé. Snad to časem vše pochopím z praxe jak přesně to funguje a jak to využít.

doplněno 25.01.14 13:16:

A odpor pro proud báze bude asi uveden v katalogu. Zkouším různé varianty v simulátoru, a s větším odporem na bázi protéká přechodem EC menší proud. Takže pokud to správně chápu. Proudem EB lze regulovat proud EC? A v katalogu najdu proud EB pro který je tranzistor plně otevřen že?

Datum: 25.01.14 13:33

Pokud se pohybujete v lineární oblasti tranzistoru, tak výstupní proud Ic je dán cca bázovým proudem Ib krát zesilovací činitel, tzv Beta (či h21e). Ale ve vašem případě už ho provozujete ve spínacím režimu, tranzistor je prakticky sepnutý, tedy mezi C a E už je jen tzv. saturační napětí cca 0,1..1V. Tam už výstupní proud Ic je omezem odporem zátěže, takže takže pochopitelně už není tak velký jako Ib x beta.

doplněno 25.01.14 13:52:

Zkoušejte, tím se nejlíp naučíte, ale nezapomeňte, že pokud například místo LED a odporu vložíte relé, tak paralelně k jeho cívce je potřeba dát ochrannou diodu, protože jinak při rozepnutí vám cívka vygeneruje záporné vysoké napětí a opět můžete přijít o tranzistor.

http://jannicash.info/k8055/misc/K8055%20PNP%20Relay.png

Ohodnoceno: 2x

Datum: 25.01.14 14:02
avatar

No, před chvíli jsem tam měl relé a tranzistor vydržel celkem dost sepnutí a vypnutí. Samozřejmě jsem to měl bez didody. Tranzistor to přežil, a naštěstí jich mám ještě asi 8, protože jsem to před asi rokem nakoupil ve slevě. Co tak sleduju tak více se využívají NPN tranzistory. Proč?

Datum: 25.01.14 14:57

Ano, většinou to přežije, hodně záleží na rychlosti rozepnutí, která ve vašem zapojení a s vaším tranzistorem bude nízká. Aae už jednou nepřežije, tak budete vědět proč. :)

Ohodnoceno: 0x

Od: stanfred
Datum: 13.05.14 18:39

No on odumira postupne, protoze kazdy pulz "vyrobi" v prechodu miniaturni prurazy.

Ohodnoceno: 0x

Od: 111®
Datum: 25.01.14 15:02

protože se ovládá + a je to pochopitelnější...ne, asi byl NPN dřív než PNP a tak je jaksi "zavedenější"...ale ono jr to jrédno, jaký použijete, když ho umíte ovládat...

Ohodnoceno: 0x

Datum: 25.01.14 15:26

Tranzistorama se totiž hodně často spínají rozdílné potenciály. Takže třeba řídicí obvod tranzistoru beží na 5V a výkonový na vyšším, třeba 12, 50V. Pokud použiji PNP tak tranzistor sepnu tak, že bázi s odporem uzemnim, pokud ho chci rozepnout, bázi musím připojit na napětí eminitoru, tedy +5V. Budete-li mít NPN tranzistor tak pro sepnutí stačí přivést napětít třeba z tužkové baterie proti zemi a tranzistor sepne, mnohonásobně větší napětí i proud. Pro vypnutí stačí bázi uzemnit. Na řízení v nějaké aplikaci se právě proto více hodí NPN tranzistor.

Ohodnoceno: 2x

Od: bmbx®
Datum: 13.05.14 19:46

NPN se víc používají nejspíš proto, že jejich polarita je víc podobná vakuové triodě a ta svůj protiklad nemá.

Ohodnoceno: 0x

Datum: 14.05.14 10:20
avatar

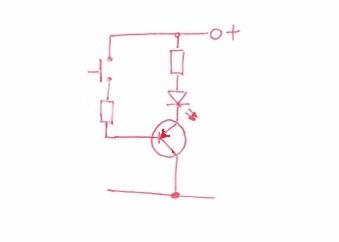

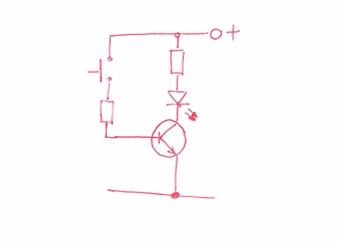

no tak pravda, ono je záhodno aspoň trochu věci rozumět, mít aspoň trochu páru o tom, jak tranzistory vlastně fungují. Já jsem pro všelijaká ta blikátka a svítítka obvykle používal tady toto schemátko dole na obrázku. Bylo mi tehdy deset.

Velikost odporu před diodou se napočítá podle ohmova zákona, vyjde z napětí zdroje a z proudu, který snese dioda.

Odpor za tlačítkem bude pravděpodobně desetkrát až padesátkrát větší. Vyzkoušej to.

Přeji mnoho zdaru při experimentech.

doplněno 14.05.14 10:26:

aha. Teď jsem si všiml, že otázka zněla na typ PNP. Pak je schemátko zapojení podle druhého obrázku.

Ohodnoceno: 0x

Datum: 19.05.14 13:17

PNP takto nesepne, je potřeba tlačítko s odporem připojit na zem, ne na napájecí plus.

Ohodnoceno: 1x

Od: bmbx®
Datum: 19.05.14 13:31

Vůbec nechápu, proč figurek nenakreslil obě schemata stejně co se týká zapojení elektrod tranzistoru, vždyť jde jen o šipku emitoru a polaitu napájení :-D

Ohodnoceno: 0x
