Regulace napětí

Od: Datum: 22.01.14 13:25 odpovědí: 16 změna: 23.01.14 20:51

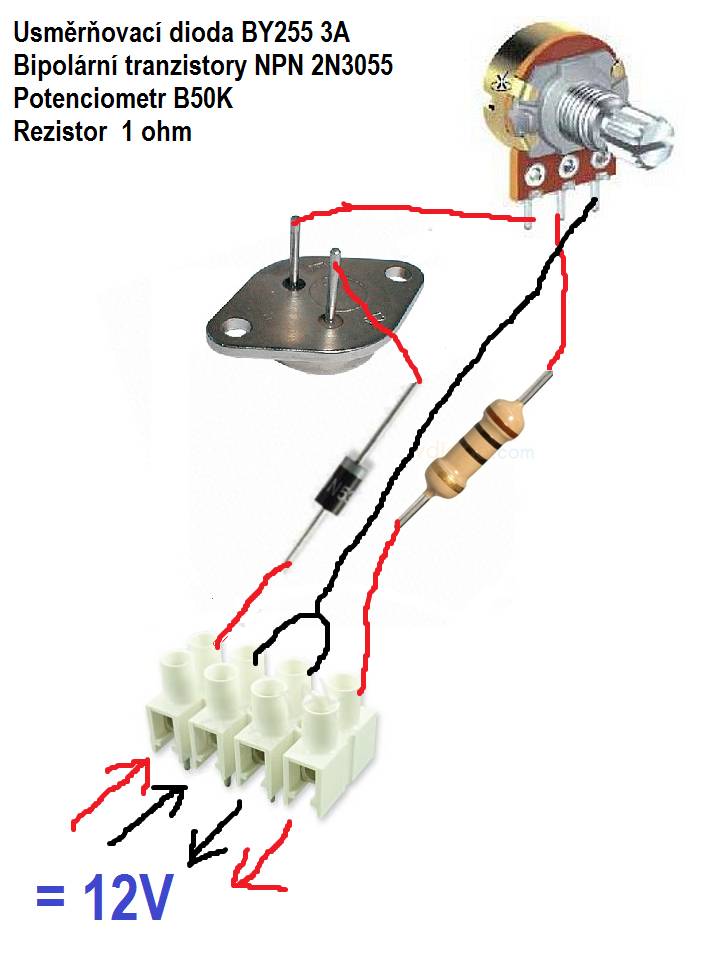

Dobrý den, potřebuju si udělat regulaci napětí stejnosměrného 12V zdroje. Dostal jsem tip na ubástlení takovéhoto zapojení? Bude to fungovat? Spotřebič je stejnosměrný motorek 12V 40W a chci tím právě rugulovat jeho otáčky snížením napětí. Děkuji za odpověď



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: bmbx®
Datum: 22.01.14 13:40

Není nakreslena snad jdiná čára správně, nebude to fungovat :-D

Ohodnoceno: 0x

Od: bastl123
Datum: 22.01.14 13:51

A víte, jak je to tedy správně? Jsou vůbec ty použité součástky správné?

Od: buss®
Datum: 22.01.14 14:17

Nebude, tranzistor je tam nač? Zapojen jako dioda, visí kolektor. Podle diody proud tak 1 A. Podle požadovaného napětí a proudu ale by tam mohlo téct přes 3 A! Chudák potenciometr! Buď koupit integrovaný stabilizátor na požadovaný proud a potřebné trafo s vyšším napětím a 4 diody na usměrnění. Na intu je schemat kupa.

doplněno 22.01.14 15:14:

Tak jinak. Schema je prostě špatné! Jediné co to reguluje je jen samotný potenciometr! a teče přes něj plný proud, podle polohy běžce. Tento proud teče i přes odpor, ten omezuje na 12 A! . Dioda by mohla stačit. Tranzistor je na 2 A, třeba pak chladit. Toto dle schema je malý vařič. Kde je zapojen kolektor? Pak by to pomíněněně mohlo fungovat. Znalosti?

Ohodnoceno: 2x

Datum: 22.01.14 14:56
avatar

Nic neřeš, kup si tohle a hotovo, jako bonus ti to zachová točivý moment motoru a nebude to moc topit. Za takovou cenu nic lepšího neuděláš.

Ohodnoceno: 5x

Od: bastl123
Datum: 22.01.14 15:05

Jo asi to tak udělám. Díky. Ale stejně by mě zajímalo, jak to tam bylo

Od: bastl123
Datum: 22.01.14 14:57

Tak jinak. U toho motorku byl ten rugulátor poskládán z těchto 4 výše vypsaných součástek a fungoval takto cca. 2 roky a odhadem takových 500hodin. Poté se mému synovi podařilo motorek zapnout na 230 a regulátor již nefungoval. Motorek v pohodě. Tak jsem podle toho starého regulátoru koupil všechny tyto díly nové a chtěl jsem je pouze vyměnit kus za kus, bohužel jsem stihl též potom ztratit nebo zašantročit ten původní regulátor, podle kterýho jsem to měl zapojit. A teď bych potřeboval pouze zkontrolovat, jestli to, co jsem po paměti namaloval je správné. Mělo by to vydržet, když jsou to úplně ty stejné díly co tam byli a šlo to.

Od: host
Datum: 22.01.14 15:51

Motorek 12 V a 40W? to znamená asi 3,5 A odběr. Při srážení napětí na regulátoru bude ztrátový výkon na tranzistoru tím větší, čím menší bude napětí na motorku a zbytek napětí se bude muset "vypařit" chladičem na tranzistoru. Takhle se to nedělá. Na to se používá pulzní šířková regulace - PWR. Zní to strašně vědecky, ale je to velmi prosté, víc najdeš na webu i s pěknými grafy.

Jednoduché schéma, které by mohlo trochu vysvětlit princip je na http://pokusy.chytrak.cz/schemata/pwm/pwm.jpg

V tomto obvodu se neztrácí výkon, pouze se mění mezery mezi stavem kdy na výstupu napětí je a kdy ne. Při plném vytočení potenciometru jsou to jenom kratičké okamžiky a motorek se netočí (žárovka nesvítí, topné těleso nehřeje, atd.)

Při vytočení na polovinu polovinu pulzu proud teče a druhou polovinu ne, takže to jede na 50%. Při vytočení na ještě méně až nejméně, to jede naplno. Asi tak..

Pozor: motorek je indukční zátěž a proto se k němu při této regulaci připojuje paralelně dioda v závěrném směru, neteče skrz ní proud, pouze zachytává naindukované záporné špičky, ale to už je jiná kapitola.

Ohodnoceno: 0x

Od: bmbx®
Datum: 22.01.14 17:17

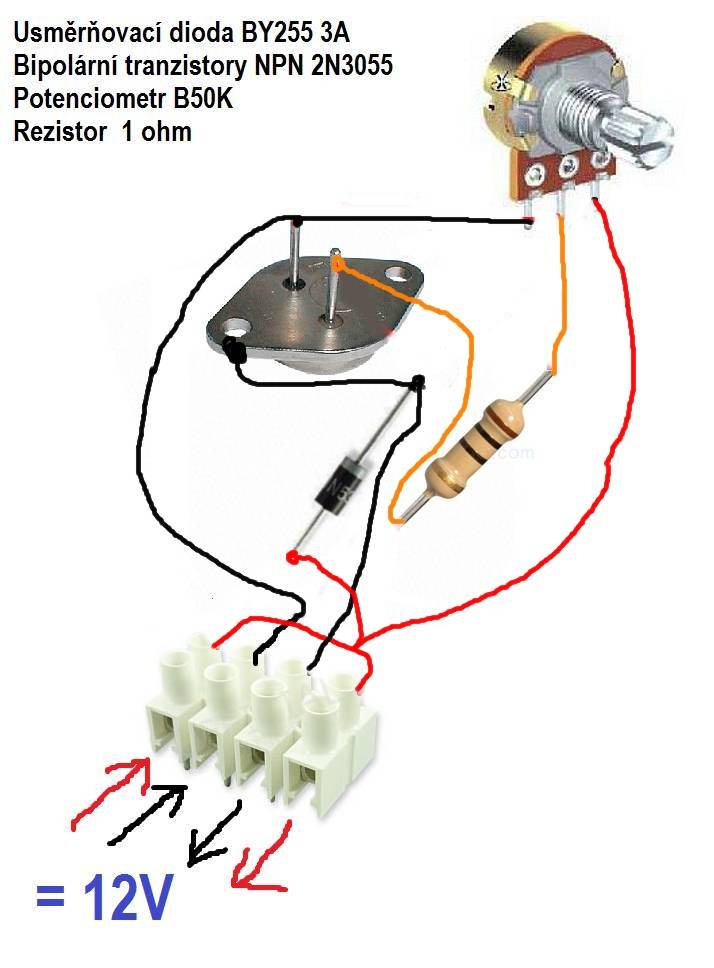

Nejlepší řešení je jak píše praivo, pro info by to zapojení s uvedenými součástkami mělo vypadat asi takto:

Ohodnoceno: 2x

Od: zabu
Datum: 22.01.14 18:14

Tu diodu máš paralelně s výstupem(s motorem).
A max. proud báze IB=7A . Při vytočení potenciometru doprava, tam tou bází poteče víc.
Trváš na tom, že je to správně?

Ohodnoceno: 0x

Od: bmbx®
Datum: 22.01.14 18:43

Dioda by měla být ochranná, takže paralelně s motorem v závěrném směru, odpor by měl být větší než jeden ohm...

Ohodnoceno: 0x

Datum: 22.01.14 19:01
avatar

Jenže tu diodu máš naopak.

Ohodnoceno: 0x

Od: bmbx®
Datum: 22.01.14 22:28

Jééé, máš pravdu - omlouvám se...

Ohodnoceno: 0x




Od: zabu
Datum: 23.01.14 08:58

To zapojení je sice principiálně správně, ale funkčně naprosto špatně.
Pokud bude mít ten tranzistor
max. katal. zesílení 70, pak pro Ic=4A, to dělá Ib=57mA, což dělá cca 180Ohm potenciometr se ztr. výkonem cca0,65W.
min. katal. zesílení 20, pak pro pro Ic=4A, to dělá Ib=200mA, což dělá cca 55Ohm potenciometr, se ztr. výkonem 2,2W.
Ty výpočty nejsou úplně přesné, nicméně pro hrubou představu by mohly stačit.

Ohodnoceno: 0x

Od: bmbx®
Datum: 23.01.14 10:40

zabu:

vycházím z toho jak by šlo zapojit to co tazatel má na obrázku, hodnoty a parmetry jsem v úvahu nebral, neboť už na první pohled jsou mimo :-D

doplněno 23.01.14 10:44:

Tazatel tvrdí, že tyhle součástky byly v regulátoru použity, pokud máš funkčnější zapojení tak sem s ním...

Ohodnoceno: 0x

Od: zabu
Datum: 23.01.14 19:24

Z těchto součástek nelze. Ten tranzistor by musel být nějaký darlington, nebo CMOS, U CMOSu by možná nevadil i ten 1Ohm odpor, stejně jako ten vrstvový potenciometr. Ale s 2N3055 tomu nevěřím. Tam se stala chybička při čtení hodnot z pouzdra. Nejspíš.

Ohodnoceno: 0x

Od: bmbx®
Datum: 23.01.14 20:51

Asi se možná stala chybyčka při čtení hodnot, ale největší chybička se stala při kreslení "schématu" tazatelem a tu jsem chtěl trochu uvést na pravou míru...

Ohodnoceno: 0x
