Theveniuv Theorem- zjednodušování

Od: Datum: 04.05.14 19:10 odpovědí: 8 změna: 06.05.14 23:58

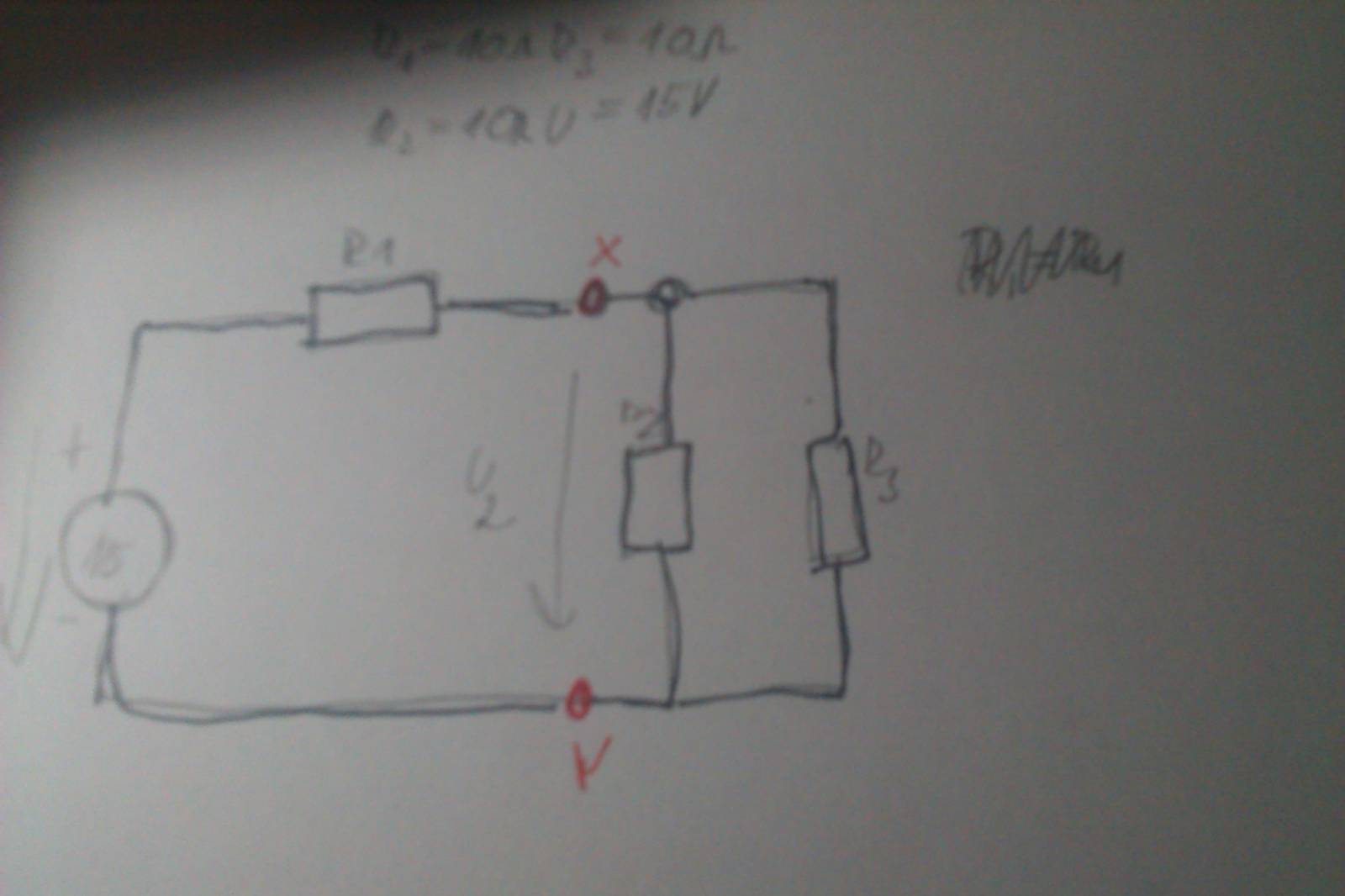

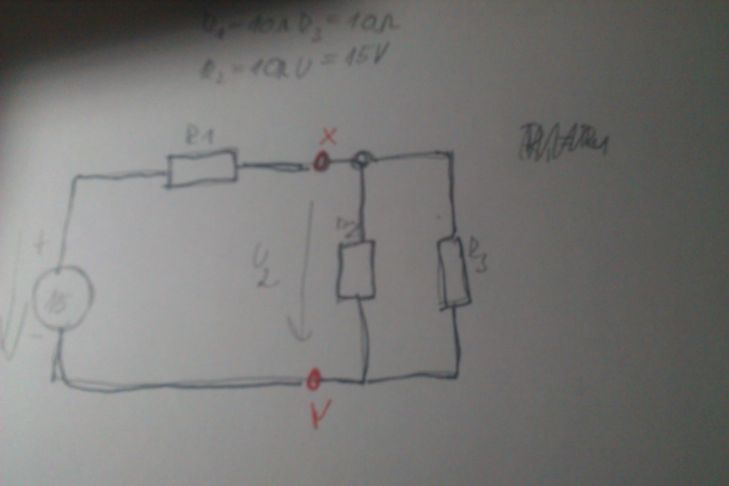

Ahoj, prosím, prosím, napsal by mi a vysvětlil někdo jak vyřešit tento příklad Thevinem? Načetl jsem k tomu hodně článků ale prakticky s tim nemohu hnout, potřeboval bych vypočítat napětí na UR2. Díky moc :)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: lmgify
Datum: 05.05.14 00:39

Thevenin = nahrazeni casti obvodu vyslednym (celkovym) odporem tak, jak se jevi zbytku obvodu (obecne: nahrazeneni ekvivalentni impedanci a zdroje napeti/proudu). Je to zobecneny Ohmuv zakon (o pocitani serioveho/paralelniho zapojeni odporu).

Dobry popis je treba na Wikipedii.

V podstate se te ptaji, jaky je odpor prave casti obvodu mezi body X a Y. Musis tedy spocitat vyslednou hodnotu paralelniho zapojeni tech 2 odporu.

Ohodnoceno: 0x

Datum: 05.05.14 10:48

No pochopil jsem že si jako RI můžu zvolit R1, a RZ= rezistor R2,R3

Ale už prostě nevím co a jak dál, vůbec mi to nevychází :/

Od: lmgify
Datum: 06.05.14 00:49

Znas U, R1, Rz. Z toho uz dokazes lehce spocitat URZ

URZ= Rz . I = Rz . (U/(R1 + Rz) = Rz/(R1+Rz) . U (take zname jako napetovy delic a z toho pomeru odporu ve vzorci je jasne proc (napeti na obou odporech je rozdeleno pomerove podle velikosti obou odporu).

Ohodnoceno: 0x

Od: lmgify
Datum: 06.05.14 00:51

Jinak uz jsem psal, ze Rz je hodnota paralelniho spojeni R2 a R3. To dokazes spocitat. To je uplny zaklad.

Ohodnoceno: 0x

Od: lmgify
Datum: 06.05.14 00:52

Samozrejme predpokladam, ze hodnoty U, R1, R2, R3 mas zadane (nemuzu precist, co je na tom obrazku napsano).

Ohodnoceno: 0x

Od: 111®
Datum: 06.05.14 09:28

z pohledu svorek X, Y je zdrojem část vlevo , tedy zdroj U a odpur R1= Ri . Zátěží je paralelní spojení R2||R3.
UR2=UR3. = Uo/Rc * R2 Rc=Ri+ (R2*R3)/(R2+R3)

doplněno 06.05.14 10:18:

akorát ten příklad není moc vhodný pro Thevenina.

doplněno 06.05.14 14:23:

(R2*R3)/(R2+R3)= je co? Rz RC= Ri+Rz za předpokladu že R1=Ri

URz= Uo/Rc * Rz tak mi napiš co je blbě...

doplněno 06.05.14 14:25:

ještě bych doporučil zvládnout transformaci odporů trojúhelník----hvězda

Ohodnoceno: 0x

Od: lmgify
Datum: 06.05.14 10:51

Priklad je pro Thevenina OK, jen ty jsi to spocital blbe :)

Nejdrive musis Theveninem nahradit ten obvod za XY (tim odporem Rz) a pak spocitat to Ur2, respektive Uxy (neboli Urz)

Ohodnoceno: 0x

Od: lmgify
Datum: 06.05.14 23:58

tak mi napiš co je blbě...

Blbe je to, ze v tom svem vypoctu nemas vubec Rz. Porad pocitas s R2,R3. Thevenin je o tom, ze si nahradis pravou cast obvodu mezi XY ekvivalentnim odporem, prekreslis si ten obvod, ve kterem ted tak bude jen U,R1,Rz a ten obvod spocitas. Mel jsi stesti, ze mezi XY byly jen 2 soucastky. Kdyby jich tam bylo 50 a byl to nejaky RLC stridavy obvod, tak to pocitas jeste dneska.

Tento priklad je na nauceni se a pouziti Thevenina. I kdyz je primitivni a da se spocitat z hlavy, tak je dulezite pochopit ten princip Thevenina - nahrazeni casti obvodu vyslednym odporem (impedanci) a pak pocitani uz jen s vyslednym, nahrazenym odporem.

Jak jsem psal, vyhody Thevenina vyniknout az pri analyze nebo synteze slozitejsich obvodu (RLC), kde se pocitaji prenosove (frekvencni) charakteristiky.

Ohodnoceno: 0x
