Odpor teplotního čidla

Od: Datum: 12.01.14 19:17 odpovědí: 16 změna: 14.01.14 19:08
avatar

Chtěl bych se zeptat znalých.

Potřeboval bych upravit hodnotu odporového čidla, které je umístěné venku a ukazuje špatně teplotu o 2°C.

Je to ale problém, protože bych potřeboval odpor snížit aby to ukazovalo dobře.

Dá se nějakým způsobem o pár Ohmů hodnota snížit?

Přidat odpor by bylo jednoduché ale ubrat na čidle které je zalité asi nepůjde že?

Děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 12.01.14 19:22
avatar

Ukazuje to teplotu neustále špatně? Nezávisle na velikosti teploty? Jestli je to tak tak paralelně odpůrek ke stanici vstupu čidla (doma- kvůli teplotní závislosti). Ale je to laborování..., zkoušení, a hlavně měření. Osobně bych se na to vykašlal a pamatoval si že teplota je o 2 stupně jiná...

doplněno 12.01.14 19:24:

Podle čeho soudíte že měří špatně? Nemáte někde zaoxidovaný konektor od toho čidla? Neprodlužoval jste kabel k tomu čidlu? (nízkoodporové, né přiliš časté...)

Ohodnoceno: 0x

Od: hop®
Datum: 12.01.14 19:28
avatar
Lze pridat odpor paralelne, ale je to alchymie, spravnych hodnot v celem rozsahu pravdepodobne nedosahnete.
Ohodnoceno: 0x

Datum: 12.01.14 19:36
avatar

skusil bych dát paralelně k čidlu odporový trimr a laboroval až bych byl s výsledkem spokojen změřil bych nastavenou hodnotu a sehnal přesnej odpor

dělal sem to na teplotním čidle u škody favorit neb se mi nelíbylo jak ukazuje budík na přístrojové desce

Ohodnoceno: 2x

Datum: 12.01.14 20:41

Podla mňa iba zmenou hodnoty odporu čidla /paralelným,seriovým rezistorom,trimrom/nedosiahnete linearitu v teplotnom rozsahu .Ak náhodou sa trafite na dolnej ciachovanej hodnote ,tak horná vám nelinearne uleti hodne nad 2 .Čidlo býva zapojené do mostika ,kde jeden člen može byt aj termistor .Ak sa jedná o cennejší teplomer ,požiadajte o kalibráciu značkový servis

Ohodnoceno: 1x

Od: acer®
Datum: 13.01.14 06:02
avatar

Jedná se o teploměr ke kotli, který ukazuje teplotu na displayi a zároveň řídí teplotu pouštěnou do radiátorů.

Čidlo je prodlužované.

Potřebuji aby mělo čidlo stejné hodnoty v celém rozsahu ale např o 50Ohm méně.

Pokud to nejde nedá se svítit, budu muset s tím nadále počítat.

Datum: 13.01.14 09:46

Je to určitě odporové čidlo? Není to termistor nebo jen dioda?

Ohodnoceno: 0x

Datum: 13.01.14 10:03
avatar

Zdravím.

Zásadní je, jestli máte čidlo termistorové a nebo platinové. U termistorového odpor s rostoucí teplotou klesá u Pt roste. Pt poznáte orientačně ohmetrem. Vyrábí se Pt100, 500, 1000 někdy 2000 Ohmů. Termistory mívají odpor různý, podle výrobce.

Ohodnoceno: 0x

Od: acer®
Datum: 13.01.14 16:58
avatar

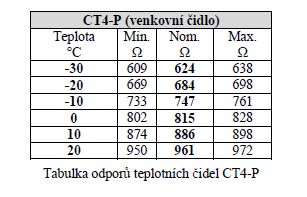

Toto je v návodu.

doplněno 13.01.14 16:58:

Cidlo

Od: hop®
Datum: 13.01.14 17:03
avatar

Ještě změřte a doplňte reálný odpor Vašeho konkrétního čidla pro různé teploty - pak bude možné vysledovat určitou závislost a chybu...

Ohodnoceno: 0x

Od: acer®
Datum: 13.01.14 18:03
avatar

chyba není, jen pořád ukazuje o 2 stupně více a chtěl jsem to vyladit.

Datum: 14.01.14 00:42

Myslím, že dva stupně u kotle je dostačující. Teplota vody v jiném místě trubky bude klidně 2 st +/-

Ohodnoceno: 0x

Od: pavelv*
Datum: 14.01.14 07:22

Jedná-li se o prodlužované čidlo, můžete zkusit zapojit původní délku čidla ke kotli a uvidíte kolik bude ukazovat, na vině by mohl být odpor kabelu, ten můžete pro jistotu taky změřiť, ať se bavíme o konkrétních číslech. Nejlepší a nejčistší řešení by bylo udělat převodní člen s operačním zesilovačem a několika odpory.

Jak ste dospěl k hodnotě 2°C? Podívejte se, co udává technická specifikace ke kotli, zda uvádí nějakou přesnost. Poté pro uvěření je vhodné použít teploměr s menší chybou. Také je možné, že v kotli na řídicí jednotce budou trimry pro kalibraci jednotlivých čidel.

Ohodnoceno: 0x




Datum: 14.01.14 07:36

Asi tak. Vzhledem k toleranci čidel bych taky předpokládal možnost kalibrace v řídící jednotce.

Ohodnoceno: 0x

Od: acer®
Datum: 14.01.14 15:56
avatar

Mám venku více teploměrů a pokud je venku -2 na kotli je 0. atd..

Od: pavelv*
Datum: 14.01.14 17:17

Otázka je, zda jsou i ostatní teploměry umístěny co nejblíže k čidlu...

Ohodnoceno: 0x

Od: acer®
Datum: 14.01.14 19:08
avatar

Jednu dobu jsem je měl spojené u sebe.

Kašleme na to. Budu počítat s teplotním propadem. Jinak se nic neděje funguje to.
