Zapojení venkovních světel s PIR

Od: Datum: 25.11.13 22:15 odpovědí: 6 změna: 26.11.13 15:48

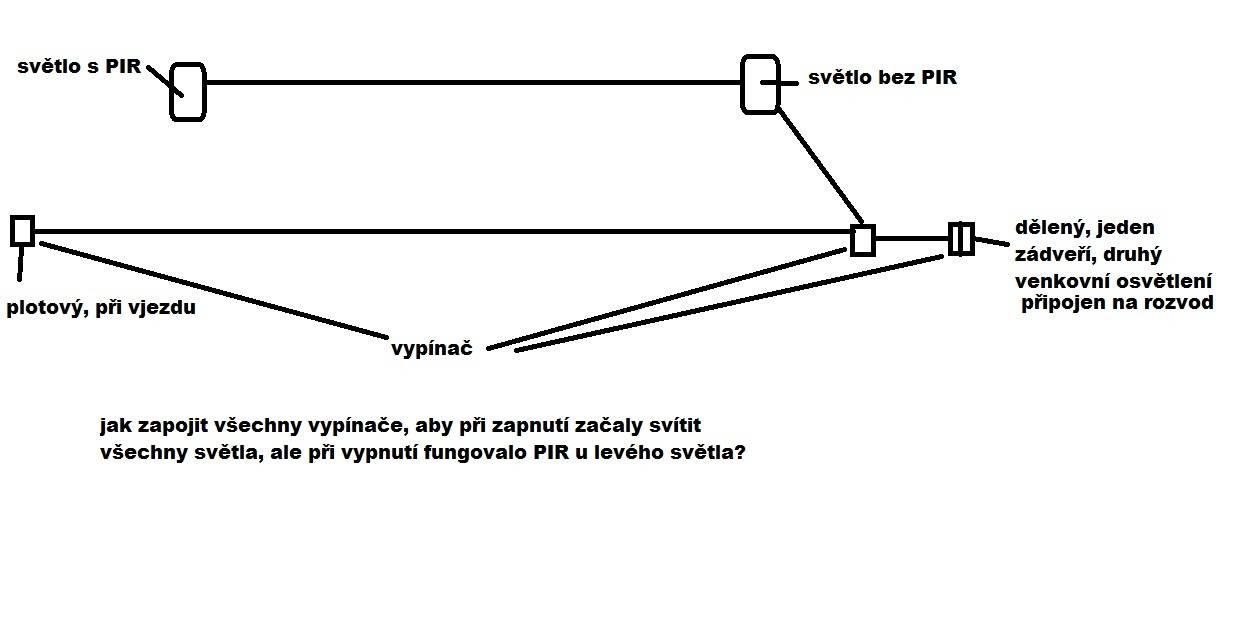

Dobrý den, potřeboval bych poradit se zapojením venkovních svělel viz obrázek.

Díky



avatar
Upozornění od sys hejkal 25. 11. 2013 22:27:12
http://m.poradte.cz/faq/#3 jak vložit obrázek
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 25.11.13 22:24
avatar

Nooo, "schéma" je trošku nepřehledné, každopádně ke světlu s PIR musíte vést "ostrou" (= trvalou, nevypínanou) fázi...

Ohodnoceno: 0x

Od: konasek
Datum: 26.11.13 15:46

Děkuji za radu.

Datum: 26.11.13 13:34

V každém případě, pokud chcete zapínat a vypínat svělo vypínačem ze dvou míst, použijete schodišťový vypínač. To bude problém u dvojitého vypínače, který se bude muset rozdělit na dva.

Pokud chcete dál poradit, napište, odkud budete brát fázi a nulák (předpokládám, že z krabice nad tím dvojitým vypínačem), ale je to jen odhad. A zda budete trvat na ovládání světla s PIR i vypínači.

Ohodnoceno: 0x

Od: konasek
Datum: 26.11.13 15:46

Díky, jsem zvědav, jak to provedu.

Datum: 26.11.13 13:37
avatar

Schéma jsem trochu upravil, pro to venkovní osvětlení, ovládané ze tří míst. Nemíchal bych do toho to osvětlení a jeho zapínání v zádveří.

Pokud mermomocí chcete použít ten "dělený vypínač" v zádveří, bude dobré koupit řazení buď 5a to je obyčejný + schodišťák, nebo řazení 5b, to je dvojitý schodišťák... a s tím už si elektrikář poradí... doporučuji to nechat na něm... jako celou instalaci...

Ohodnoceno: 0x

Od: konasek
Datum: 26.11.13 15:48

Skvělá rada. Elektrikář bude nejlepší volba. Stejně to zkusím sám. Žádný učený z nebe nespadl.

Díky všem
