Elektrické schéma Trafosvářečky

Od: Datum: 08.11.13 16:13 odpovědí: 5 změna: 18.11.13 17:17

Zdravím všechny rádce a mám prosbu. Můžete někdo pomoci získat ( nalézt na internetu) elektrické schéma zapojení trafosvářečky TURBO 195 .

Děkuji - miro



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 08.11.13 16:53
avatar

dle mého je uvnitř pouze trafo a tep. pojistka na co potřebujete schéma?

Ohodnoceno: 0x

Od: 111®
Datum: 08.11.13 18:21

trafosvářečka je prostě trafo, které má na promáru tenký vodič na sekundáru silný vodič. V obvodu primáru je zapojena tepelná pojistka, která při překročení dané teploty rozpojí primár do té doby, než vychlane. To čím se kroutí a reguluje proud je část jádra transformátoru, která se buď zasouvá a zvětšuje se plocha=proud se zvězšuje, nebo se povytahuje z jádra=proud se zmenšuje. toť celý zázrak.

doplněno 08.11.13 18:22:

oprava, zvětšuje , nebo zmenšuje m, se průřez jádra , nikoliv plocha

Ohodnoceno: 0x

Od: buss®
Datum: 08.11.13 18:38

Nic moc tam není, ostatně stačí oddělat kryt. No ale může to být invertor. Co je v popisu ... Jinak viz svarforum.

Ohodnoceno: 2x

Od: miro®
Datum: 10.11.13 15:20

Ano, takto tomu také rozumím. Dík.

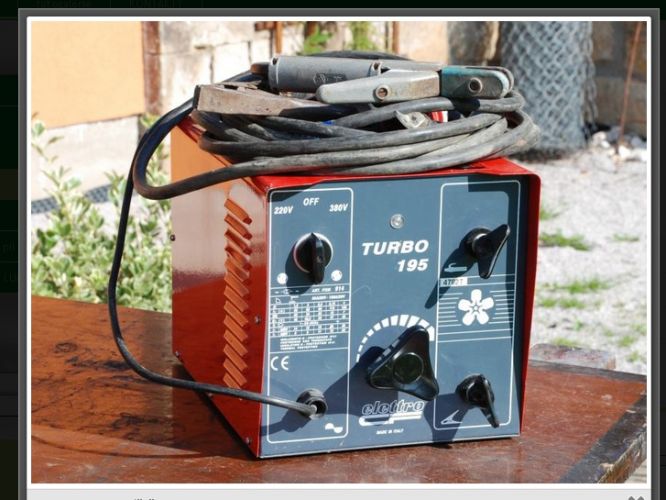

Problém je ale v tom , že primár tranformátoru má 4 vývody . Jak je zapojit ( do stávajícího přepínače ), aby svářečka mohla být používání pro něpětí 220 V a nebo 380 V, což umožňuje pepínač - viz obrázek. Při zapojení na jednu fázi svářečka pracuje o.k. Invertor to v žádném případě není. Dokumantaci bohužel nemám. miro

Od: 111®
Datum: 18.11.13 17:17

no to budeš chtít ještě jedno trafo třeba zvonkový 12V. tu střídu pustit do sekundáru a měřit na primárech napětí. Pak ta primární vonití zapojit do serie tak aby napětí vzrostlo=sečetlo se. když je zapojíš blbě odečtou se a bude tam nejmn. pak musíž zvážit že napětí na která to chceš připojit je v poměru 230/400 to je zhruba 1/2 a podle toho zvolit co a jak . Změřit, nakreslit a podumat.

Tohle se musí udělat proto, že asi nevíšk kde jsou začátky jednotlivých vinutí. Pokud to víš je to jednodužší. zapojit se to musí začátk-konec+začátek-konec. pak se to sečte. když to zapojíč začáte-konec+konec-začátek, tak se to odečte to napětí které budeš měřit.
