Neznámá LED

Od: Datum: 07.01.14 18:34 odpovědí: 11 změna: 08.01.14 07:04
avatar

Ahoj, možná mě budete mít za vola, ale nějak jsem se do toho úplně zamotal, takže prostě nevím *smich*

Věc: mám neznámou IR LED. Při jejím testování jsem zjistil, že ideálně svítí na 12V baterii s předřadným odporem 270R.

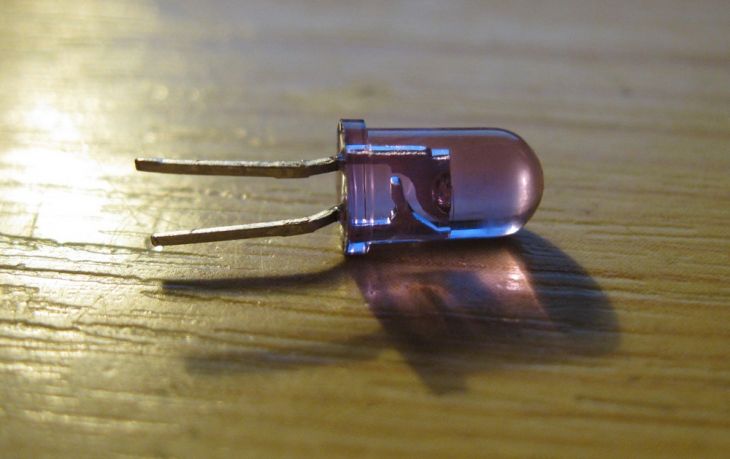

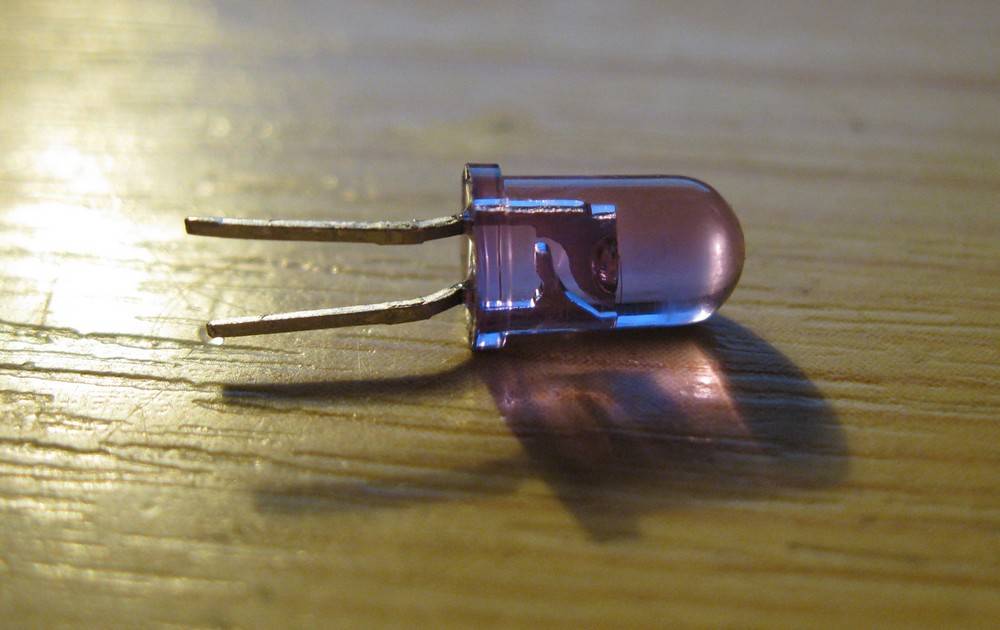

Pokud budu uvažovat napětí na LED 1,5V, bude tedy proud LED (10,5 / 270) = 388 mA. Je to tak? Je to vůbec reálné, nebo někde dělám chybu? Přece jen 0,5W na jednu LED se mi zdá nějak moc. Jedná se o 5mm LED viz foto

Díky za jakékoliv postřehy.

Mám v plánu si s pomocí starého fotoaparátu s odstraněným IR filtrem vyrobit jakési "noční vidění". Těch LED mám 11 kusů, plánuju použít 10 (tu jednu mám právě spíše na pokusy co vydrží)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: host
Datum: 07.01.14 19:00

a) svit IR je mimo rozsah vidění lidského zraku, je tedy neviditelný - viz například svit IR LED v ovladači dálkvého ovládání, nebo jen mírně žhne, což bývá někdy vidět u kamer s přisvícením

b) paremetry LED se dají najít v katalozích nebo katalogových listech (datasheet), u běžné LED bývá proud obvykle 20 mA, nebo méně, například 10 mA, u miniaturních 2 mA. Napětí na LED, tak zvané Uf bývá u normálních (červená, zelená, žlutá) asi tak 2V, u bílých, modrých nebo smaragdově zelených asi až 3,5 V. Z toho se dá vypočítat předřadný odpor - bere se rozdíl mezi napájecím napětím U a napětím na LED, tedy Uf. Při výpočtu se toto srážené napětí dělí proudem LED, tedy If, což je asi tak těch 10 mA.

Například LED 5 mm IR940 má výkon 30 mW, vyzařovací úhel 20° a napětí Uf 1,4V při proudu If 10 mA. Pro napájení ze zdroje 12 V by se odporem muselo srazit napětí 12-1,4=10,6 V a při proudu 10 mA (což je 0,01 A) by tedy předřadný odpor měl být asi tak R=10,6/0,01 = 1060 ohmů, použijeme 1 kiloohm, nebo 1,2 kiloohmu.

Ohodnoceno: 0x

Datum: 07.01.14 19:10

Levný kompaktní fotoaparát v režmu kamera může sloužit jako indikátor IR záření. IR filtry nejsou moc dokonalé a tak IR foťák vidí. Lze vyzkoušet na dálkovém ovladači televize.

Ohodnoceno: 0x

Od: bmbx®
Datum: 08.01.14 00:43

ra252:

to není o dokonalosti a nedokonalosti IR filtru a už vůbec ne o ceně fotoaparátu.

IR filtr je tam přesně akurát aby svojí učinností neovlivňoval barvy a aby svojí propustností IR záření neovlivňovalo barvy - je to prostě kompromis. Jsou foťáky co mají IR filtr nad snímacím čipem mechnicky odstranitelný / zařaditelný. Pokud se filtr odstraní, je obraz díky převaze IR téměř monochromatický s barevným nádechem. U foťáku co má přepínání filtru je obraz lehounce dozelena, pokud se odstraní filtr u běžného foťáku je do docela silně dorůžova. Myslím, že to je přizpůsobením AWB k danému učelu, běžný foťák má AWB pracující mezi modrou a žlutou, u zrcadlek je možností více.

Ohodnoceno: 0x

Datum: 07.01.14 19:16
avatar

Ano, to všechno vím, teorii LED taky znám, jak vypočítat předřadný odpor když znám parametry LED taky vím. Že IR není viditelné spektrum taky. Však píšu - vyrábím "noční vidění" ze starého digitálního kompaktu, ze kterého jsem IR filtr vykuchal.

Ta LED při 12V a 270ohm odporu svítí tak jak potřebuji a nijak se nezahřívá. Napětí IR LED jsem dohledal a je to většinou 1,5 nebo 1,6V

Ale ptám se, jestli je reálný ten vysoký proud, jestli jsem ho dobře spočítal. Stejně tak ten výkon 500mW, zdá se mi to moc, ale testovací napětí i odpor je tak, jak píšu.

doplněno 07.01.14 19:20:

a teď vidím, kde jsem udělal chybu - vy výpočtu, 10,5V / 270Ω je 38mA a ne 380mA. Takže budu uvažovat proud LED 35mA, napětí 1,5V a tedy výkon cca 52mW. Tohle už je reálné, ne?

Od: pavelv*
Datum: 07.01.14 19:29

Ta ledka nejspíše bude na max 20mA a budete ji přetěžovat. Pokud máte neznámou LED a potřebujete určit její vlastnosti, je třeba odměřit volt-amperovou charakteristiku. Jinak jsou to jen spekulace.

Ohodnoceno: 0x

Od: host
Datum: 07.01.14 20:24

Ta LED při 12V a 270ohm odporu svítí tak jak potřebuji...

To je hezké, že svítí jak potřebujete vy, ale svítí tak, jak to je vůbec schopná? IR LED by svítit viditelným světlem asi neměla. Záleží na typu a parametrech. Když připojíte červenou LED na plochou baterii 4,5 tak vám také bude (aspoň chvíli) svítit doběla. A pak už vůbec...

Ohodnoceno: 0x

Datum: 07.01.14 20:30
avatar

ale já nikde netvrdím, že svítí viditelným světlem, pořád mluvím o IR spektru. A pravděpodobně toho schopná je, když tak vydržela svítit půl hodiny bez jakéhokoliv zahřívání.

každopádně díky za rady, už jich mám zapojeno 10, byl jsem to otestovat a do dvou metrů se s tím dá udělat v totální tmě docela schopná fotka :)

doplněno 07.01.14 21:10:

jenže jaký má jmenovitý proud nikdo netuší, našel jsem je doma, byly kdysi z něčeho vypájeny a nic víc o nich nevím. Tak jsem se dostal až k tomu pokusu s rezistorem, na nižší odpor už jsem nešel. Ani po té půl hodině nebylo na LEDce znatelné jakékoliv zahřívání, tak jsem z toho uznal že takový proud ustojí v pořádku. Ve výsledku jsem volil rezistor tak, že proud je ještě o nějaký ten mA nižší než byl při testu jedné LED :)

Od: martinn*
Datum: 07.01.14 20:59

nadproudem výrazně klesá její životnost

Ohodnoceno: 0x

Datum: 07.01.14 20:49
avatar

a takhle vypadá klaviatura našeho pianina vyfocená oním foťákem bez blesku, v úplné tmě, s osvětlením 10 IR LEDkami :)

doplněno 07.01.14 21:13:

ivosisko: ostřeno bylo na třetí černou klávesu od foťáku, ale na "automat", bez makra.

Datum: 07.01.14 21:09
avatar

Vypadá to zajímavě - až budu v důchodu, tak si také tak budu hrát *tuc* A nyní už jen moje zvědavost: zdá se mi ten snímek poněkud neostrý - na které místo jsi ostřil?

Ohodnoceno: 0x

Od: host
Datum: 08.01.14 07:04

mikihans: jste borec, podcenil jsem vás, domníval jsem se, že jste začátečník, který připojuje cokoliv kamkoliv a raduje se, že to něco dělá i když IR LED svítí jasným světlem (jak jsem špatně pochopil, netušil jsem, že "svícení" LED uvažujete v IR části spektra) a že potřebujete vysvětelit základní teorii výpočtu předřadného odporu (místo odhadu). Vaše fotka je pro další zájemce o IR přisvícení inspirující.

Ohodnoceno: 0x
