Dobrý den, dostal se mi do ruky radiomaják z krytu CO, který vysílá na cca. 96,013 Hz. Přemýšlím jak udělat přijímač, popřípadě jak zjistit zda anténa opravdu vysílá. Napadá mě udělat nějakou anténu laděnou na toto pásmo, a připojit ji na osciloskop. Jde mi o nějaký jednoduchý nápad jak podomácku a jednoduše zjistit zda to vysílá. (bez měření na vysílači) Prostě měřením okolo vysílače.
Díky.

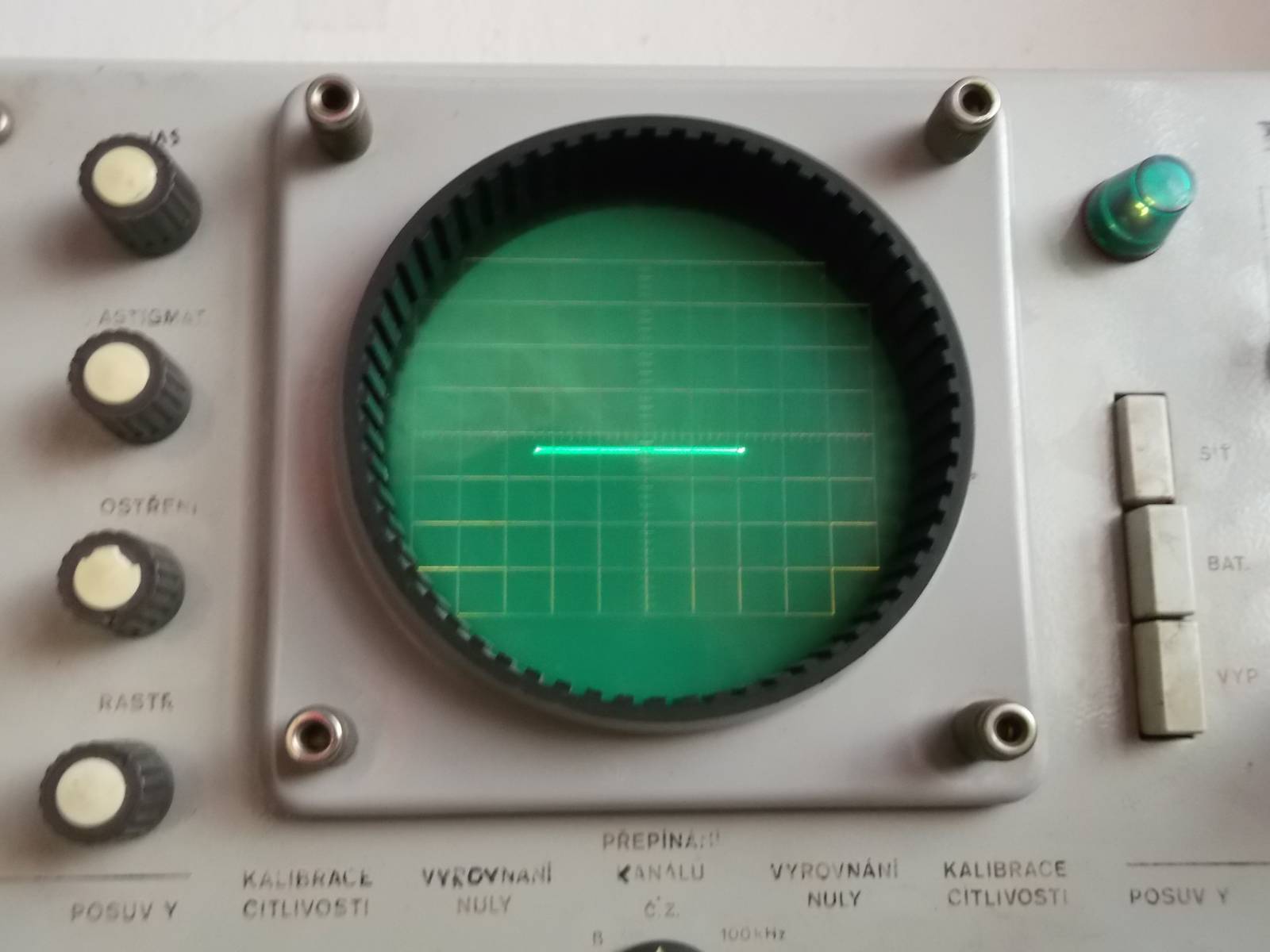

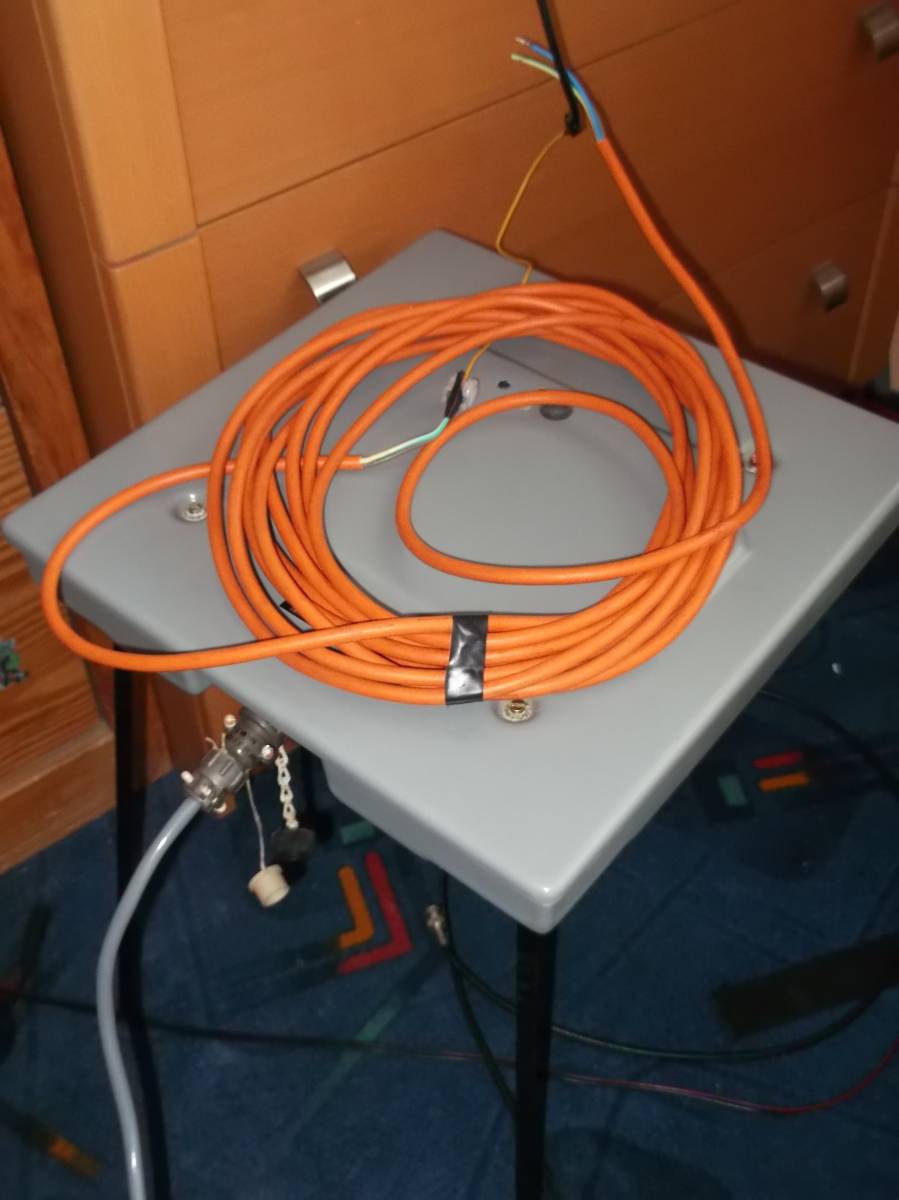

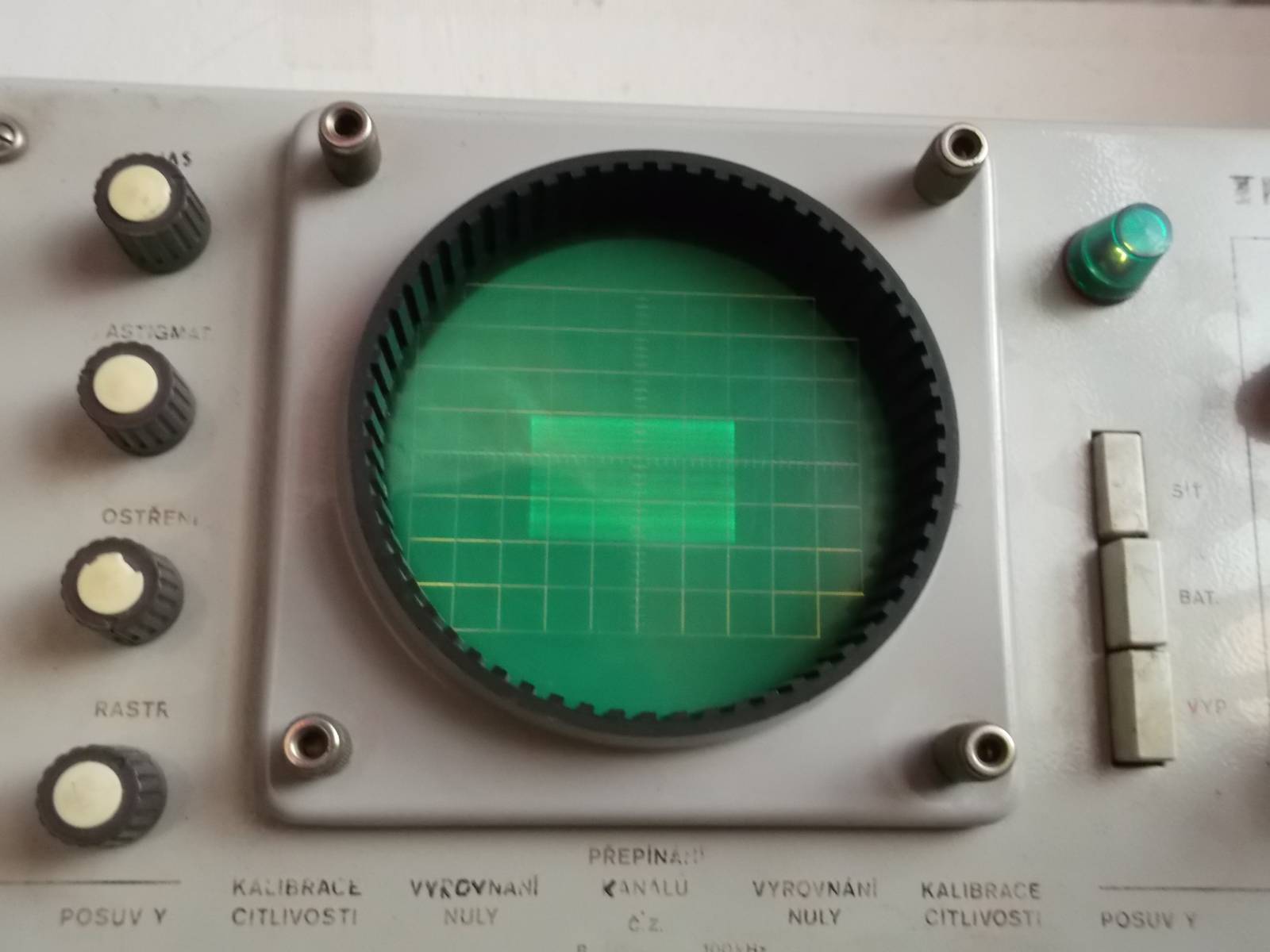

No tak jsem to udělal jednoduše. :D :D Anténa by měla vyzařovat nahoru, takže jsem na ní položil drát z prodlužky a konce připojil do osciloskopu. (samozřejmě jeden konec modrého drátu a druhý konec modrého drátu. tj cívka) Jde vidět jak vysílač funguje dle popisu. 6s vysílání 1s pauza a tak pořád dokola.
Když už jsme u toho. :D je 100hz nějak škodlivé? myslím že to vysílá z originálního zdroje asi 3W. Já to mám na spínaný zdroj, ale počítám s tím, že konstruktéři počítali s tím, že může být připojen i silnější zdroj než 5W dynamo. :D
Na tomto kmitočtu se samozřejmě vysílat dá, jen ta vysílací anténa (vzhledem k délce zlomku vlnnové délky) by měla nízkou účinnost. Příjem je feritovou anténou (magnetická složka signálu).
V této části spektra se ale značným způsobem projevují atmosférické poruchy, příjem by byl dost rušen.
0x
Vysílač je naladěn na nosnou vlnu o tomto kmitočtu.Anténa by měla být polovinou vlnové délky.Proudové(výkonové ) zatížení je dáno vysílacím laděným obvodem,zřejmě s tranzistorem.Podobné vysílače znám i s elektronkami,používané z balonových sond.Tam je ještě na této nosné namodulován průběh atmosférických podmínek.
JABRAKA
Jen pro informaci. Na prodlužce je naprázdno nějakých 80V. Aktuálně mi na to svítí led dioda. Když svítí, tak je napětí okolo 8V. A mám tam kondenzátor, aby ledka nepřestala svítit při 1s pravidelném vypínání vysílače. (samozřejmě je to nevyužitelné z důvodu obrovské ztráty energie mezi anténou a přijímačem(prodlužkou), ale jen si tak hraju. :D

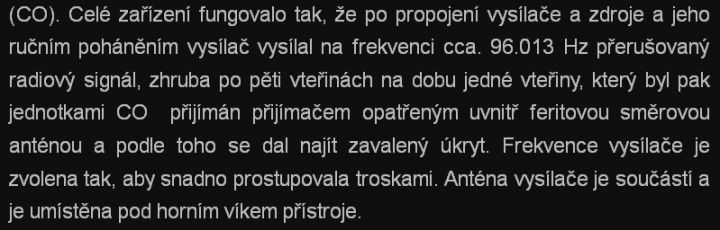

Nikde to není na zařízení napsáno, a zde je popsáno že jde o Hz. ( jirivanerek.cz/... ) Jak přijít na to kde to vysílá? (bohužel čítač doma nemám)
naladit radio na dlouhe vlny a kolem 180khz by melo byt slyset 6vterin signal --druhou harmonickou pak pauza 1 vterinu
ale pozor nektere letecke navigacni frekvence budou blizko a asi je trestne vysilat vykonem vetsim nez asi 1watt
Když máš osciloskop máš časovou základnu. Pusť z trafa sinus 50Hz a pak 100Hz z tvé pí.oviny vysílačky.Musíš mít 2 vlny ane 2000.
to xrx54 - asi máte pravdu, protože po větší části světa se "vysílá" 3x 50 Hz řádově v terawatech a anteny na to nemáme
. Na dlouhých vlnách se vysílá pro ponorky - tahle frekvence lépe proniká vodou.
Zřejmě máte pravdu s tou nízkou frekvencí. Ani na vojně jsem se s podobným zařízením nesetkal. Laděnou anténu udělate ztěžka, podle mě by stačila feritová antena s minimálně stovkami závitů, signál z ní zesílit a pak fitrovat RC, detekce, indikace Led nebo ručičkový měřák. Praktické použití dnes je asi nulové.
0x
Říká vám něco rezonanční kmitočet a jiné základní fyz.zákony.
Jak píše kolega výše -strašný km. Jinak pak rezonanční obvod na vstupu(výstupu). Stále jde o L a C. Zvýším li 100x L, mohu na stejný f rez použít menší (100x) kondík.Takže třeba zvedneš indukčnost vst. obvodu 10x, můžeš 10x zmenšit kapacitu ladícího kondíku. Nepočítal jsem to, ale bodou vycházet Farady!
Pokud vím tak zařízení je určeno pro hledání zasypaných osob (žádné kilometry dosahu ), 100Hz v cívce odhalím jinou cívkou bez laděných obvodů, pouze napojením na nf zesilovač - v tom bude celé kouzlo
bmbx- nejse o dosah, jde o to vygenerovat 100Hz na anténu ne?, Ale koukám, že jde spíš o fór a ne o podstatu.
Viz výše, pokud nemá cejch časové základny na oscilu tak porovnám s kmitočtem sítě.
0x
řekl bych že v údaji o frekvenci je použita řádová tečka což není to samé jako desetinná čárka, tudíž je vysílací frc 96,013 kHz
0x
Je to normální indukční smyčka jako vysilač.Přijimač feritová smyčka.Laděno na 100Hz jako smyčka a nf filtr aby se odlišilo 50Hz.
Když zvednu indukčnost 2x musím snížit kapacitu 4x.(pro stejnou FRQ)Tak tam někdo píše nepravosti.Vše v této oblasti je na druhou.Když snížím indukčnost 2x musim zvýšit kapacitu 4x.
Tomin nauč se základy! Neblbni hlavu lidem-cituji z wikipedie:
Sériová rezonance
RLC obvod na obr. 1 má komplexní impedanci Z=R+j(w L-1/w C)=R+jX. Obvod je v rezonanci, jestliže X=0, tj. w L=1/w C a tedy . Jelikož je w =2p f, je rezonanční frekvence dána vztahem .
Dále pro paralelní:
Mějme paralelní obvod s ideálními prvky R, L, C v jednotlivých větvích (obr. 5).
celková admitance Y=G+j(w C-1/w L)=G+jB, kde B=BC-BL, BC=w C, BL=1/w L. Obvod je v rezonanci právě tehdy, když B=0, tedy w C=1/w L a . Stejně jako u sériového RLC obvodu je rezonanční frekvence dána vztahem .
Kde máš ty tvoje čtverce a kvadráty? Je tam odmocnina ,aby R bylo jen reálné číslo a ne nějaká jalovina, jinak by se nejednelo o f rez!
Jseš bohužel teoretik.Udělej si oscilátor.Třeba Colpitse,nebo Clapa a vyzkoušej jak je to s indukčnostma a kapacitama ve vztahu
ke změně frekvence.Doporučuji elektronkový.Možno i Hartley.Nebo laboratorně to dipni na rezonančním obvodu.Uvidíš jak se to
mění.Učené vzorce jsou prakticky k ničemu.Chce to praxi.Zkus to.Doporučuji.
