Jak zapojit časovač zásuvky?

Od: Datum: 05.10.13 11:59 odpovědí: 4 změna: 05.10.13 16:02

Jak mám zapojit časovač zásuvky? Prosím o nákres. Nemám vzdělání v elektro, takže prosím o srozumitelný náčrt.

Díky moc.

doplněno 05.10.13 12:59:

Omlouvám se, jedná se o časovač vypínače ke světlu. Z časovače na obrázku již koukají zapojené vodiče ( cca 10cm ).

Potřebuji jej propojit s vypínačem ovládající světlo.

Dík


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 05.10.13 12:05

doplněno 05.10.13 12:07:

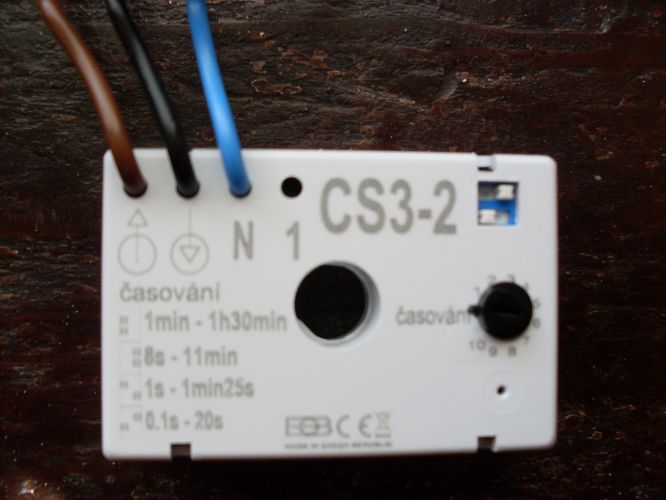

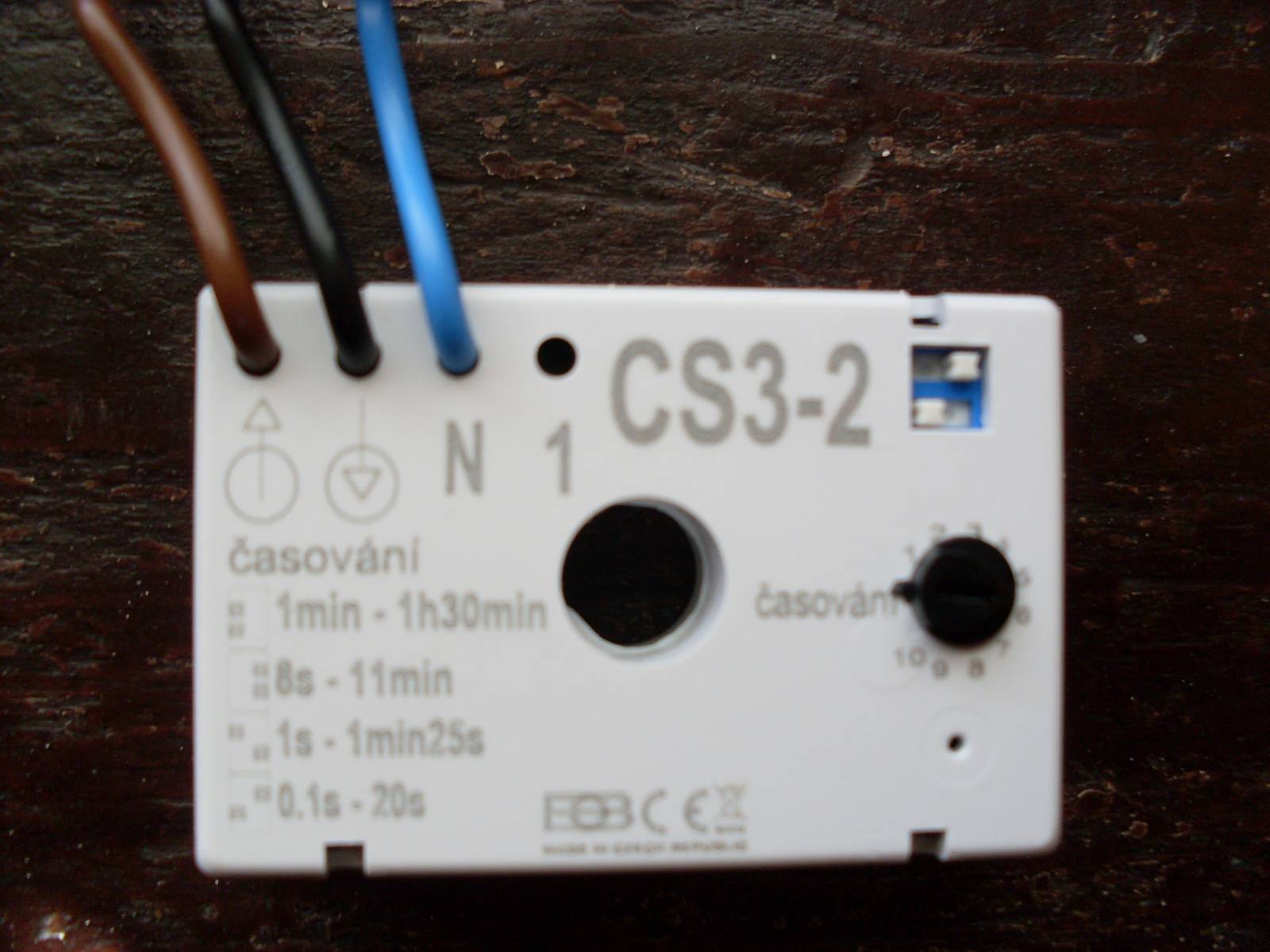

Vkládám obrázek časovače , jako odpoved. Jinak mi to nejde.

Díky za rady.

Datum: 05.10.13 12:41
avatar

a jak jsi to zapojil?

Ohodnoceno: 2x

Od: xrx54*
Datum: 05.10.13 14:30

n je nulak, cerny faze, hnedy na zarovku -dolu, vrsek u zarovky na nulak

Ohodnoceno: 2x

Od: fribble*
Datum: 05.10.13 16:02

Časovač CS3-2 je určen k montáži pod vypínač do hlubokých krabic, slouží ke zpožděnému vypnutí světla třeba na schodišti nebo u domovních dveří. Zapojení - modrý na nulu, černý a hnědý paralelně ke kontaktům vypínače ,hnědý k žárovce, černý na fázový kontakt. Obrázek i návod je na přiložené adrese http://www.elektrobock.cz/cs/…pod-vypinac/product.html?id=8 Původní určení je tzv. schodišťový zpožďovač, místo vypínačů byla jen tlačítka a světlo zhaslo po nastavené době.

Ohodnoceno: 2x
