Jaký zdroj pro LED osvětlení?

Od: Datum: 01.10.13 20:03 odpovědí: 18 změna: 12.12.13 10:45
avatar

Chtěl bych risknout nákup na www.dx.com, konkrétně

http://dx.com/p/ogx-8-6w-540l…e-hard-light-strip-12v-230371

a řeším jaký k tomu zdroj (nejlépe také z tohoto e-shopu).

Kolika ampérový či watový 12V zdroj potřebuji pro připojení 3ks svítidel z odkazu výše?

Děkuji.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.10.13 20:05
avatar

kdyz koupis 230/12V 50W tak nic nezkazis :)

doplněno 01.10.13 20:16:

rovnou s vykonovou rezervou :)

Ohodnoceno: 1x

Datum: 01.10.13 22:39
avatar

Nic jiného na ten zdroj nikdy nepojede, minimum by jsi viděl jaké?
50W už mi přijde jako moc velká rezerva. Moc tomu nerozumím.
Jedno svítidlo má 8,6W, tzn. zdroj by měl mít teoreticky minimálně 3 x 8,6 = 25,8W nebo 2,15A?

Ono s tou watáží zdroje rapidně roste cena, tak to zas nechci přehánět.

Datum: 01.10.13 22:56
avatar

36w

Ohodnoceno: 0x

Datum: 02.10.13 09:57
avatar
Na zdroje je lepší Buyincoins.com a na světla vlastně taky. Nemusíš se bát je to dobře vyzkušený obchod. Objednávej tak, aby se cena jen přiblížila 20$ Bez DPH sice projde víc jak 25 ale aktivní blbec na poště posílá občas i levnější věci na posouzení a pošta si za to účtuje 98 až 198 kč podle toho jak se úředník vyspí.
Buyin ti za dva dny oznámí převzetí zásilky poštou a hned potom můžeš objednávat další dvaceti dolarový kousek.
doplněno 02.10.13 10:04: Mimochodem - trubička za 9doláčů je pěkná ale na Byin mají teď zrovna pětimetr 300LED 5050 Za 13.60 a tříampér zdroj kolem šesti.
Ohodnoceno: 0x

Datum: 24.10.13 02:17
avatar

Potřeboval bych poradit.
Led lišty i zroj v pořádku došli. Teď řeším jak to zapojit.

1) Mohu lišty prostě pospojovat za sebe (spojím plus - plus a mínus - mínus) a do první pustit napájení?

2)Pokud ano, musí být spojeny všechny z jedné (třeba levé) strany? (strana kde je momentálně kablík)?

Díky.

doplněno 24.10.13 02:18:

Obrázky lišty na http://kejik.papricka.cz/led-lista/

Od: lojzo*
Datum: 24.10.13 22:26
pokial chces listy zapajat paralerne za sebou, tak rataj aj stym,ze tam budes mat raz taky odber v amperoch,musis pouzit vhodny zdroj..ak ho mas kupeny zapojis to nasledovne..
Napr led pasy,ked sa zapajaju paralerne, tak zaciatok a koniec pasu bude prepojeny paralerne teda plusy a minusy zaciatku a konca pasu budu paralerne spojene kablom. Potom tieto dva pasy medzi sebou spojis do kopy teda pry pas spojis paralerne s druhym plus na plus a minus na minus. Zaciatky a konce sa spajaju kvoli tomu, ze na diody sa pouziva trafo lebo adapter.ked pouzijes dva pasi a zdroj zapojis len na zaciatok pasu, tak ku koncu druheho pasu to bude svietit intenzivnejsie menej pretoze dioda ma velky vnutorny odpor tak isto nimi preteka velky prud a na zaciatku ho diody pohltia a tak sa taky prud ako je na zaciatku zdroja nedostane na koniec druheho pasu,je podstatne mensi.preto sa zdroj napaja z jednej aj druhej strany tak isto je to aj u list ktore spominas..pokial mas moznost tak najskor si to odskusaj a potom namontuj.mozno nebude treba davaj zaciatky a konce paralerne pokial mas vykonnejsie trafo alebo zdroj.
Ohodnoceno: 0x

Datum: 29.10.13 21:31
avatar

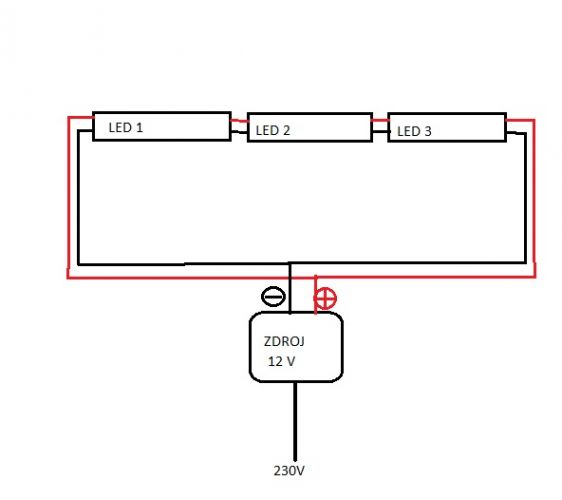

Pochopil jsem zapojení mých 3 LED lišt správně?

Datum: 29.10.13 21:38
avatar

Ano.

doplněno 30.10.13 12:37:

Pardon, NE. Zdroj se připojuje jen na jeden konec.

Hejkale, tohle je paralelní zapojení (i když divné, resp. šlo by to, ale je to zbytečné).

doplněno 30.10.13 14:44:

Sériové zapojení je, co já vím, "+-+-+-" - a to tam nikde nevidím. Tohle ani nevím jak nazvat - z hlediska elektrického je to paralelně, z hlediska mechanického sériově...?

Ohodnoceno: 0x

Datum: 30.10.13 06:57
avatar
Nezapojuj tři lišty za sebou, do série! Sběrnice na boku(+ a - ) jsou dimenzované na jmenovitý proud podle výkonu, v liště nejblíže ke zdroji by sběrnicemi tekl (troj)násobný proud. Předpoklad poruchy, přepálení! Výrobce šetří, rezervy na průřezu sběrnic jsou malé!
Lišty připoj paralelně, teda každou ke zdroji samostatně, můžeš je i samostatně zapínat, přesouvat a pod. Při poruše sériového spojení, třeba přepálení sběrnice nadproudem nemusí svítit část za "dírou". A lišty nemají koncovky - spojky na obou koncích.
Lojzův výklad o intenzitě světla a o proudu na začátku a na konci je diskutabilní. Zřejmě má ještě málo informací a zkušeností. "Zapojenie paralerne za sebou" to jen potvrzuje a tazatele mate. Celý popis zapojení je i pro profíka dost nesrozumitelný, bohužel.
doplněno 30.10.13 14:13: Praivo, máš pravdu, pokud to bereš jako paralelní (vedle sebe) napojení na zdroj. Dokonce by to svítilo, kdyby se třeba v jedné (kterékoliv) liště přerušila jedna či obě sběrnice.
Nebo v jedné liště třeba + a v jiné liště - . Daly by se mezi sběrnice lišty vložit vypínače a kombinovat. Prostě zdvojené napájení.
Ale na obrázku je sériové zapojení tří lišt. Při napájení z jedné strany bude problém s proudovým přetížením sběrnic.
Ohodnoceno: 2x

Od: lojzo*
Datum: 03.11.13 17:32
preco sem pleties seriove zapojenie? na obrazku je paralerne +na+ -na- a tak to musi fungovat aj na 10metroch s pozadovanym zdrojom a samozrejme pozadovanym prierezom kabla..
Ohodnoceno: 0x

Datum: 03.11.13 17:34
avatar

Ano, electricky je to paralelně, ale fyzicky je jeden pásek napájený z druhého, takže se může projevit odpor měděných cest a druhý může (bude) svítit trochu méně než první.

Ohodnoceno: 0x

Datum: 03.11.13 18:00
avatar
Tak tak, Vojto.
Toho odporu bych se tak nebál, jeho svítidla jsou dlouhá 50 cm, teda vedení -tvoje cesty- jsou u dvou lišt 4x50cm, u tří lišt 6x50 cm, tam se to zvětšení odporu na svítivosti zřejmě moc neprojeví. Nechce se mi hledat ró elektrotechnické mědi a násobit délkou těch cest. Jiná věc je ale proud, jak píši výše, násobný podle počtu lišt za sebou. A to té třemi proudy zatěžované cestě nemusí udělat dobře.
Ohodnoceno: 0x

Datum: 03.11.13 18:06
avatar

Samozřejmě. A jak by se to projevilo (myslím tím, jestli jen zahříváním, nebo i změnou svítivosti), to už my dva nezjistíme.

Ohodnoceno: 0x

Datum: 30.10.13 16:08
avatar

OK díky všem, zapojím tedy každou lištu ke zdroji zvlášť.



Datum: 30.10.13 16:11
avatar
Praivo, máš opět v něčem pravdu, ale trochu si nerozumíme.
LED lištu nebo pásek tvoří 2 ( u RGB 4) napájecí sběrnice po stranách, mezi nimi jsou připojené většinou 3 LEDky a jeden odpor v sérii, teda jeden modul, který je schopný samostatně svítit. Také se pásky dělí po modulech.
LED pásky se vyrábí v metráži, celkový proud je závislý na výkonu LED a jejich počtu na běžný metr.
Víme parametry těchto lišt, těch 0,72 A. To je na její délku, ale nevíme průřez zběrnic. Proto si myslím, že paralelní připojení na zdroj je spolehlivější, než zatěžovat ty sběrnice dvoj, troj, či n násobným proudem.
Já si paralelní a sériové zapojení lišt představuji takto:
doplněno 30.10.13 16:15: .
doplněno 30.10.13 16:27: Ne a ne sem dostat obrázek...
Ohodnoceno: 0x

Datum: 20.11.13 08:31
avatar

Ještě bych měl doplňující otázku.

Řeším jestli vypínat 12V a trafo nechat zapojené nastálo, nebo vypínat 230V i s trafem?

Datum: 20.11.13 08:35
avatar

jestli je možnost vypínat i s trafem pak není o čem přemýšlet. Je to nejlepší! Mám to tak v kuchyni, že vypínačem se zapíná trafo a tedy následne ledky. Super, žádný odběr v době, kdy světla nesvítí :)

Ohodnoceno: 2x

Datum: 12.12.13 10:45
avatar

Nevěděl by někdo zda se dá nějak kontaktovat prodejce LED lišty na

http://dx.com/p/ogx-8-6w-540l…-strip-12v-230371#discussions

píše se tam dočasně vyprodáno. Potřeboval bych se zeptat zda ještě budou a nevidím tam nikde kontakt.
