Zapojení vypínače u vysavače

Od: Datum: 29.09.13 16:10 odpovědí: 26 změna: 08.10.13 10:04

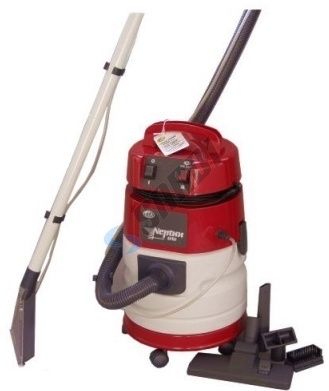

Dobrý den.Prosím pjekně neví někdo jak správně propojit vypínače u vysavače ETA 2404 Neptun trio.Musel jsem zakoupit jeden funglnový a svou hloupostí jsem si nezakreslil schéma a ješte k tomu jsem vypojil i druhý vypínač na mokré vysávání.díky za odpověd moc by mi pomohla



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 29.09.13 16:28
avatar

Neměl by to být zase takový problém,stačí vzít přívod sítě,najít fázi a jít po drátě až k vývodum po starém vypínači.Vypínač přerušuje fázi .Druhý vodič,zemnící,je připojen průběžně.

JABRAKA

Ohodnoceno: 0x

Datum: 29.09.13 22:46
avatar

Docela rád se podívám, jak určíte fázi u flexošňůry, kteroužto můžete pokaždé zastrčit jinak *smich*

Ohodnoceno: 3x

Datum: 01.10.13 12:47

Tiež bude umenie nájsť na dvojpramennej šnúre, zemniaci vodič.. :)

Ohodnoceno: 1x

Datum: 01.10.13 13:10
avatar

Netuším, jak konkrétně u tohoto vysavače, ale co jsem se zatím setkal, tak byly u vysavačů vypínače dvoupólové, takže vypínají oba pracovní vodiče. Zemnící vodič (zelenožlutý) u běžných vysavačů nenajdete, mají dvojitou izolaci.

doplněno 01.10.13 13:11:

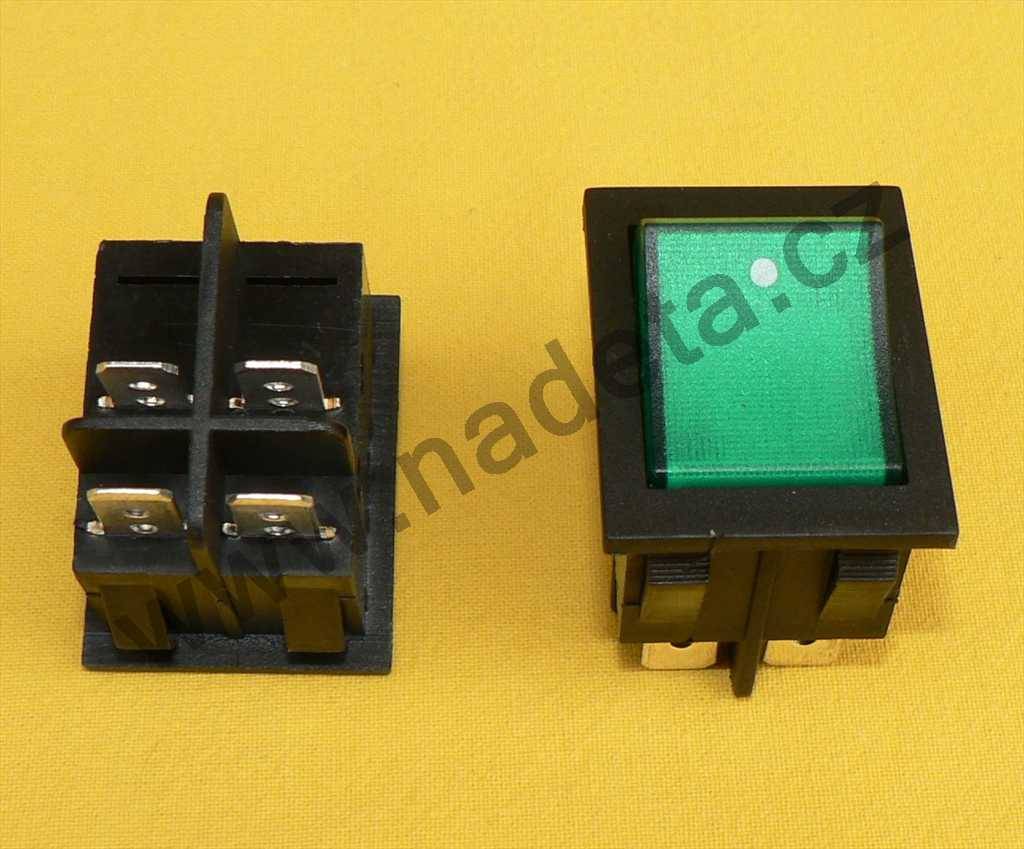

Možná by pomohla fotka onoho vypínače (tak, aby byly vidět kontakty).

Ohodnoceno: 0x

Od: buss®
Datum: 01.10.13 13:33

Zda se vypíná jen fáze je přece zřejmé z konstrukce vypínače. Přívod síťový jde od svorkovnice, jednoduché. Předpokládám, že čerpadlo má barevné přívody. Kontakty pár dole, pár nahoře na vypínači.


doplněno 07.10.13 21:23:

"Čerpadlo" je elektromagnetické, prostě to saje vodu z nádoby a tlačííí.. Zatím jsem měnil jen motor a to vlastní blbostí, protože jsem tam dal teplou vodu a páry zapracovaly... Pokud se dlouuuho nečistilo vodou, tak jsem se musel dostat k čerpadlu, asi se "zalepilo".

Ohodnoceno: 0x

Datum: 01.10.13 15:23
avatar

Nejedná se o čerpadlo ale o vysavač, což již dnes snad většina je zařízení 2třídy, s dvojitou izolací. Chce to foto vypínače, je pravděpodobné že to bude dvojpol...

Ohodnoceno: 0x

Od: hofik*
Datum: 01.10.13 20:59

zde je foto obuch vypínačů.K čerpadlu vedly myslím dva červené dráty na spodní kontakty.

Od: pavelv*
Datum: 02.10.13 01:07

Na 99% to nebyl spodní pár, ale pravý nebo levý. Je to jedno, jestli tám byly jen dva vodiče, zapoj je třeba vpravo nahoru a dolu, v případě, že jsem se sekl a bude to to 1% tak budou zapojené oba dole nebo nahoře. To už snadno vyzkoušíš, zapoj to doprava a zapni, nebude-li to fungovat, tak dolů. Důležitý je aby vodiče byli zapojeny v rovině a ne křížem

Ohodnoceno: 0x

Datum: 02.10.13 16:53
avatar

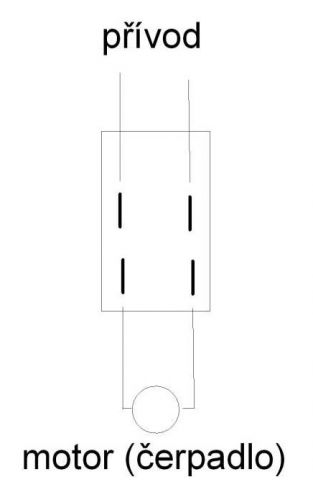

Pokud tam vedly jen dva dráty, bylo to určitě na kontakty nad sebou. Je jedno, jestli vpravo, nebo vlevo. Jestli tam vedly čtyři dráty, pak byly přívodní (fáze i nulák) na ty vodorovné nahoře (případně doke) a vývody k zařízení s toho druhého vodorovného páru.

Ohodnoceno: 0x

Od: hofik*
Datum: 04.10.13 13:57

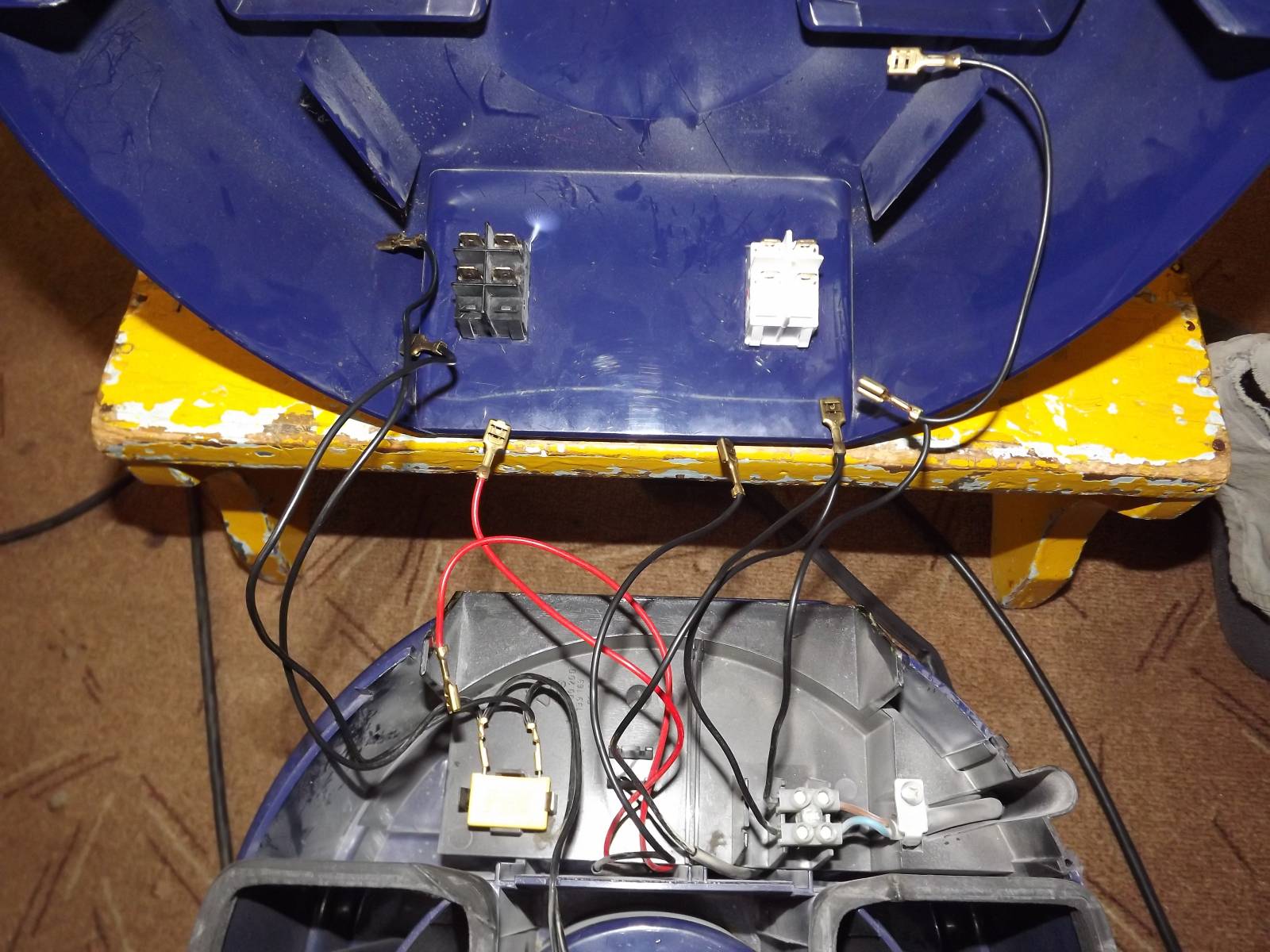

Tak takhle to vypadá.Vše je odpojené.Dva vypínače osm drátů.Zapojit vypínač na světlo nebo udělat prodlužovací kabel zvládnu ale tohle je ne mně moc.Nemám auto a táhnout vysavač do opravny by byl ten poslední krok.Tak se na to prosím ještě mrkněte dík.

Od: pavelv*
Datum: 04.10.13 15:38

zkuste poslat více fotek, ať je viděť každý drát co nejvíce kam vede, můžete na ně i nalepit nějaké štítky s čísílkama ať se nemusí popisovat jako červenej drát nalevo atd... Nafoťte i lépe bílý vypínač, není vidět kolik má kontaktů, takle to vypadá jako na jeden přívod a 6 vývodů a to se moc nezdá

Ohodnoceno: 0x

Datum: 04.10.13 18:59
avatar

Bílý spínač má 2 páry kontaktů, vypadá stejný jako ten druhý.

Ohodnoceno: 0x

Od: hofik*
Datum: 05.10.13 11:06

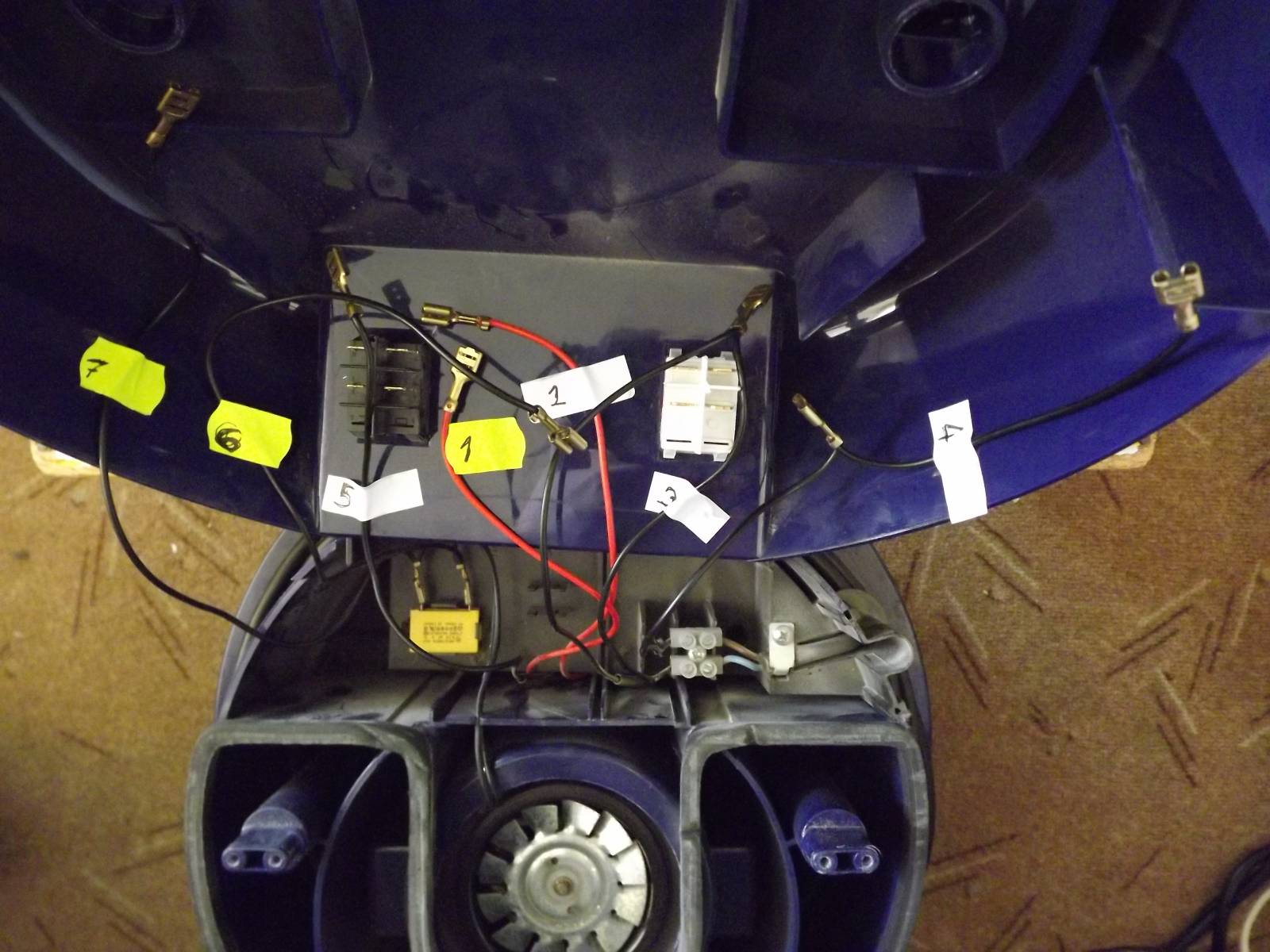

zkusím to trochu popsat: 1červený vede z levé strany 2 červený zprava (zřejmě čerpadlo). 3 z modrého od přívodu a je propojený z drátem který vede někam do vysavače. 4 z hnědého přívodu a má dva konce. 5 vede také odněkud z vysavače. 6 z jakési cívky z pravé strany která pokračuje zřejmě do motoru a 7 z levé strany této cívky *ee*.Jak psal praivo bílý je stejný jako černý 2 kontakty.Díky. *modla*

Datum: 05.10.13 11:22
avatar

Teď nemám čas se tím zabývat, ale 6 vede k odrušovacímu kondenzátoru, který se zapojuje paralelně k motoru.

Ohodnoceno: 0x

Od: pavelv*
Datum: 05.10.13 15:37

Uvažuji, že vypínač na čerpadlo je vlevo(černý). Na ten černý vypínač do spodní řady připojte ty dva červené. Na černém, budou ve spodní řadě 6,7. Je jedno který vlevo a vpravo. Napájecí 4 přiveďte do obou vypínačů nahoru, zase je jedno na jakou stranu. Už zbývá jen 3 a 5 a u těchto nevím. Vypadá to jako by vedli na nějaké čidlo.

Nevíte jestli má vysavač nějakou ochranu? Co mi napadá, tak ochrana motoru, aby se vypl v případě že bude nádrž plná a nenasál vodu, pak by 3 vedla do černého a 5 do dílého vypínače, ale zase co koukám na délku toho drátu 3, vypadá to jako by byl docela krátkej dávat ho na ten zadní vypínač. Nebo ochrana čerpadla před během naprázdno. U těchto fakt nevím.

Ohodnoceno: 0x

Datum: 05.10.13 17:52
avatar

Ochranu proti nasátí vody ten vysavač, pochopitelně, má, ale nečekejte žádnou elektroniku, anóbrž poctvivou ,,hardwérovou´´ - je tam jednoduchý plovák, který při vyšší hladině vody v nádrži prostě ucpe sání vysavače - vypadá to jako vyšší kelímek. Ten vysavač je jeden z posledních výborných typů, které se dělaly v Hlinsku - dnes už se vysavače Eta dělají pouze dááááleko na východě - a jejich kvalita tomu odpovída...

Ohodnoceno: 2x

Od: pavelv*
Datum: 06.10.13 00:16

Ano, takovou ochranu znám, tak jaká jiná by to mohla být?

Ohodnoceno: 0x

Od: buss®
Datum: 04.10.13 19:33

Jak jsem psal, červené jsou k čerpadlu, druhý je síťový od svorkovnice přívodu.

Ohodnoceno: 0x

Od: hofik*
Datum: 07.10.13 12:24

Musím vám všem poděkovat s vaší pomocí už vysáva.*smich*3 a 5 jsem jednoduše zapojil na kontakty které zbyly jde to i obráceně zřejmě fungují jako 4. Tento vysavač prý trpí na vypínače,pálí se i když tenhle asi za osm let,proto si tuhle stránku uložím kdyby náhodou za osm let.*uf* Ještě jednou všem díky. Hofik.*palec*

Od: pavelv*
Datum: 07.10.13 18:49

Ano, to je správně, ale právě s těmi dvěma dráty by mohl být problém. Vedou na nějaké čidlo, motoru x čerpadla? Na tom záleží kterej kam zapojit, protože se může stát, že místo aby se odpojil motor a byl ochráněn před případným poškozením, odpojí se něco jiného - čerpadlo, nebo opačně. Nemáte nějaký manuál k onomu vysavači?

Ohodnoceno: 0x

Od: hofik*
Datum: 07.10.13 21:06

Našel jsem stránku z manualem.V sekci ( VII Dobré rady ) a ( IX Co dělat když...čistící roztok nevystupuje z trysky? ) Jsem se dočetl o vratné tepelné pojistce která vypne čerpadlo při přehřátí.Jinak fakt nevím.

doplněno 07.10.13 21:09:

http://www.obchody24.info/navody/bile-zbozi/18748.pdf

Datum: 07.10.13 21:08
avatar

Ta pojistka je zapojení ve vinutí motoru.

Ohodnoceno: 0x




Od: hofik*
Datum: 07.10.13 21:15

To ale pořád nevím kam s dráty 3 a 5.?.

Od: pavelv*
Datum: 07.10.13 22:07

Motor jako takový nemusí být chráněn, muselo by dojít k jeho zastavení a to snad zase uživatel pozná.

Ohodnoceno: 0x

Od: pavelv*
Datum: 07.10.13 22:10

Ano, máte pravdu, vypadá to na tu vratnou pojistku, zapojte tedy drát č.5 vypínače na čerpadlo(černý). Poté pokud dojde k přehřátí, bude čerpadlo odpojeno.

Ohodnoceno: 0x

Od: hofik*
Datum: 08.10.13 10:04

Takhle to zapojené mám ale aspon vím že je to správně.Kdyby něco tak se ozvu ale už to snad bude vše(doufám)*smich* díky a hezký den.*slunce*
