Sepnutí obvodu při určitém napětí

Od: Datum: 22.09.13 23:43 odpovědí: 13 změna: 24.09.13 19:57

Potřeboval bych obvod, který by se sepnul jen v případě že by do něj vstupovalo napětí o určité hodnotě.konkrétně to chci použít k upozornění nabité baterky a rozvítila by se při tom dioda.Akumulátor se 6-ti články, když je plně nabitý, nepřesáhne hodnotu 8,5 V.Takže bych obvod nastavil na 8,4 V a až by baterka při nabíjení tuto hodnotu přesáhla- sepnul by se obvod a rozsvítila se dioda...můžete poradit?.děkuji za odpověď


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: bmbx®
Datum: 23.09.13 02:49

Pokud se jedná o články Ni-MH / Ni-Cd a má to signalizovat že došlo k nabití, tak to vůbec není dobrý nápad. Při nabíjení tu hodnotu dosáhnou dřív než jsou nabité.

Ohodnoceno: 0x

Od: lukeos*
Datum: 23.09.13 11:45

Je to jenom při nabíjení nebo i když se nenabíjejí.?Když se nabíjet nebudou a budou zhruba nabité tak aby nepřesáhli 8,4 V, tak i tak rozsvítí diodu.?

Stačí mi když se nabíjet budou a dioda bude signalizovat že se nabíjí. A když se nabíjet nebudou tak buď se dioda rozsvítí nebo nerozsvítí a já poznám že jsou nabité nebo ne.Podle mě by to tak fungovat mohlo ne?

Od: fribble*
Datum: 23.09.13 11:45

Pro indikaci nabití baterie je třeba měřit proud, který po plném nabití klesá. Plné napětí má baterie po hodině nabijení. Asi by bylo jednodušší koupit orig. nabiječku, která má kontrolu dobijení než něco bastlit - vždyť je to pár stovek.

doplněno 23.09.13 11:49:

Pokud to chceš jenom takhle, stačí do obvodu odpor a k němu paralelně LEDku. Při poklesu proudu (tedy nabité baterie) ledka zhasne

Ohodnoceno: 0x

Od: bmbx®
Datum: 23.09.13 13:45

Ani snímání polklesu proudu při nabíjení Ni-MH / Ni-Cd článků je k ničemu, to je použitelné u Li-XX nebo Pb akumulátorů.

Ohodnoceno: 2x

Datum: 23.09.13 16:12
avatar

Signalizace jde udělat velmi jednoduše, i spínání nabíjecího obvodu. Ale jak už píší přede mnou na NI-xx baterie nevhodné nabíjení na dosažené napětí.

doplněno 23.09.13 16:18:

sorry - zapomněl jsem napájecí vodič pro operační zesilovač - práce kvapná

*hi*
Ohodnoceno: 2x

Od: bmbx®
Datum: 23.09.13 16:15

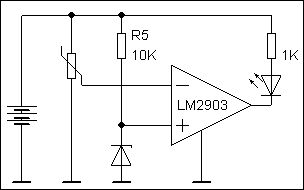

jura2:

ono to jde ještě jednodušeji

Ohodnoceno: 0x

Datum: 23.09.13 16:19
avatar

já rád komparátory

Ohodnoceno: 0x

Od: bmbx®
Datum: 23.09.13 16:51

Ale jooo, já taky...

Ohodnoceno: 0x

Od: lukeos*
Datum: 24.09.13 15:43

a na Li-ion to fungovat bude?

Datum: 24.09.13 16:29
avatar

co bude fungovat - ta indikace na schématu? - po úpravě ano. Ale kolikačlánkový Li-ion budete používat. Dvou a vícečlánkový potřebuje pro nabíjení balancer. Nesmíte v žádném případě překročit 4,2 V na článek!

Ohodnoceno: 0x

Od: lukeos*
Datum: 24.09.13 18:48

je 6-ti článkový zapojený paralerně po dvou článcích v sérii(myslim).Dohromady nabité dávají 7,5 V -jedna tedy 3,75 V. A To znamená že max hodnota nabíječky by měla být 8,4 V? Kdyby víc tak na to je ten balancer?nějaký stabilizátor napětí?

Datum: 24.09.13 19:57
avatar

Opakuji - Nesmíte v žádném případě překročit 4,2 V na článek! Články nemají úplně totožnou charakteristiku, proto některý článek ještě nenabitý a další v serii za kritickou hodnoutou 4,2 V. Balancer amatersky - trochu náročnější. Podívejte se fóra modelářů - nabíječky s balancerem.

Ohodnoceno: 0x

Od: bmbx®
Datum: 24.09.13 16:51

Jak píše jura je potřeba balancer, jinak indikace fungovat bude u Li-Ion je napětí článku přimo uměrné stavu nabití.

Ohodnoceno: 0x
