Ztráty při různém průřezu drátu

Od: Datum: 20.09.13 21:23 odpovědí: 22 změna: 23.09.13 12:29

Dobrý den,

chtěl bych se zde zeptat nějakého elektrikáře jak je to se strátama vůči síce průřezu kabelu? Čím má kabel vyšší průřez tak má menší odpor, tudíš jím může procházet vyšší proud? Nebo je to jinak?

Děkuji mockrát


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.09.13 21:29
avatar

Nastuduj si Ohmův zákon a měrný odpor vodiče.

Ohodnoceno: 0x

Datum: 20.09.13 21:31
avatar

Ano, je to tak.

Ohodnoceno: 0x

Od: hm®
Datum: 20.09.13 21:34
avatar

Ano. Tlustší drát snese větší proud, než tenký drát ze stejného materiálu.

Ohodnoceno: 0x

Od: lubomir
Datum: 20.09.13 21:36

Tak tlustší dát má menší odpor?

Děkuji

Datum: 20.09.13 21:48
avatar

Je to jednoduché. Představte si drát jako hadici a elektrony jako vodu. Čím tlustší budete mít hadici, tím více vody jí může protékat. Čím tlustší máte drát, tím více jím může protékat elektronů.

Ohodnoceno: 5x

Od: buss®
Datum: 20.09.13 22:50

A co když bude dírka v hadici malá?

Ohodnoceno: 0x

Datum: 21.09.13 09:07
avatar

Tak klade vodě velký odpor a proud vody je tudíž menší. Ovšem co udělá s elektrony malá dírka v drátě netuším. *smich*

Ohodnoceno: 0x

Od: zabu
Datum: 21.09.13 22:02

Záleží na kmitočtu.

Ohodnoceno: 0x

Datum: 22.09.13 08:40
avatar

No tak jistě, ale takovýma podrobnostma bych tazateli nemotal hlavu.

Ohodnoceno: 0x

Datum: 21.09.13 00:40
avatar
Jde hlavně o úbytek napětí. Vodič je vlastně do série zapojený další spotřebič. Čím menší má vodič odpor, tím menší je na něm při určitém proudu úbytek napětí a tím vyšší napětí zůstane na spotřebiči. Čím vyšší je procházející proud, tím větší jsou ztráty napětí.
Pokud by měl vodič nekonečně malý odpor, mohl by mít pro přenos nekonečně velkého proudu nekonečně malý průřez.
Ohodnoceno: 0x

Datum: 23.09.13 11:40
avatar

Taky se na to lze podívat tak, že tlustý drát je totéž jako dva tenké dráty zapojené paralelně. Spíš pro představu, než kvůli něčemu jinému.

Ohodnoceno: 0x

Datum: 21.09.13 06:33
avatar
Čím větší zlevnění zajímavého zboží v nejmenovaném obchodním řetězci, tím větší hromada koupěchtivého národa před branami.
Čím větší plocha vstupních otvorů a čím více otočných turniketů k dipozici hned po otevření, tím méně ztrát v podobě ušlapaných důchodců a potrhaných oděvů.
Napětí = koupěchtivý národ
Odpor = vchody a turnikety
Ztráty napětí = ušlapaní a rezignující
Proud je přímo úměrný napětí a nepřímo úměrný odporu...
Ten pan Ohm zřejmě také chodil nakupovat!
Ohodnoceno: 4x

Datum: 21.09.13 19:09
avatar

Co vím, tak tohleto se učí dokonce na základní škole. (Alespoň my jsme pár příkladů o fyzice počítali.)

Uvedu příkladový příklad:

Měděný vodič má průřez 2mm² a jeho délka je 10m.

Vzorec na výpočet odporu je:

kde, R je odpor, ρ je rezistivita (měrný el. odpor), l je délka a S je průřez (nezaměnit s průměrem!).

Dosadíme: R=0.01785*10/2, takže výsledný odpor je: 0,08925Ω.

Když si dosadíte menší průřez, vyjde větší odpor. A pokud tímto tenčím vodičem pustíte stejně veliký proud, tak (jak říká náš učitel) se z drátu stane topný drát, ale to už je zase něco trochu jiného.

doplněno 23.09.13 08:27:

To nevím, ale kámoš (prý omylem) vyzkratoval drátkem ze síťového kabelu 12V větev z PC zdroje který dával cca 28A. Samozdřejmě že tolik tam neteklo ani náhodou, protože se to hnedka roztopilo (a tím vzrostl odpor) tak, že izolace odešla v plynném skupenství. *smich*

Ohodnoceno: 4x

Od: luke237
Datum: 21.09.13 22:21
S je průřez (nezaměnit s průměrem!)

S je vzdycky plocha (z anglickeho Surface = plocha), nebo jak pises "prurez". Prumer se vzdycky znacil jako "d" (opet z anglickeho diameter = prumer).
se z drátu stane topný drát
Jak velky musi byt proud, aby se z topneho dratu stal svitici drat alias zarovka *smich*
Ohodnoceno: 0x

Datum: 23.09.13 10:49
avatar
To měl ten drat takovej odpor že zdroj nevypnul?
Ohodnoceno: 0x

Datum: 22.09.13 09:53
avatar

no tak pravda, některé ty odpovědi lehce pajdají. Magdonova pajdá na obě nohy. Hejkalova, dvakrát ohodnocená, pajdá rovnou na všechny čtyři.

Správná odpověď by měla vypadat takto :

Čím má kabel větší průřez, tím má menší odpor a čím má menší odpor tím menší ztráta napětí na něm vzniká.

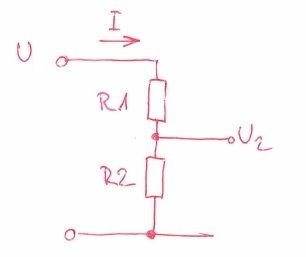

Ztráta napětí se počítá podle Ohmova zákona, podle schemátka, které vidíte dole. Nejdříve vypočítáte celkový proud.

Celkový proud obvodem se počítá z napětí a ze součtu obou odporů

I=U/(R1+R2)

Pak spočítáte R1, podle vzorečku, co sem vložil Fatalwir.

A pak vypočítáte napětí na odporu R1, kdy celkový proud I násobíte odporem R1.

vyjde napětí U1 = R1 x I

U1 je napětí, které se vám ztratí na přívodním drátu. Mrkněte se dolů na schema. R1 je odpor drátu, R2 je spotřebič.

Jestli porozumíte tomuto postupu, pak porozumíte například i tomu, jak omezit nabíjecí proud do akumulátoru. Dělá se to přesně tímto způsobem, kdy se mezi nabíječku a akumulátor zařadí nějaký odpor.

Ohodnoceno: 0x

Datum: 22.09.13 10:22
avatar

Máte sice pravdu, ale podle dotazu usuzuju, že tazatel má o elektřině zcela minimální znalosti. Proto si myslím, že ocení spíš jednoduchou, obecnou, možná lehce odlehčenou odpověď, než výklad el. zákonů se vzorci (které mu pravděpodobně stejně nic neříkají).

Ohodnoceno: 1x

Datum: 22.09.13 11:17
avatar

Zkusí porovnat základní veličiny ve figurkověa mémodlišném podání...

Čím má kabel větší průřez,tím má menší odpor...= Čím mají vstupní otvory do nejmenovaného nákupního řetězce větší plochu a čím je více vstupních turniketů...

...tím menší ztráta napětí na něm vzniká. = tím méně ztrát v podobě ušlapaných důchodců a potrhaných oděvů.

Napětí = koupěchtivý národ
Odpor= vchody a turnikety
Ztráty napětí= ušlapaní a rezignující

Proud je přímo úměrný napětí a nepřímo úměrný odporu..

Mám dotaz! co na tom magdonovom a mém příspěvku pajdá?

doplněno 22.09.13 11:59:

stejně jakomagdon si myslím, že tazatelocení spíš jednoduchou, obecnou, možná lehce odlehčenou odpověď, než výklad el. zákonů se vzorci (které mu pravděpodobně stejně nic neříkají).

Za svůj život jsem podobnými přirovnáními nebo příklady ze života vštípil do paměti mnoha vědomostíchtivých osob mnoho elektrotechnických zákonitostí a mnemotechnických pomůcek. Potěší mne, když se po desítkách let potkáme a oni s jistotou vzpomenou třeba můj výklad současné ne/existence napětí a proudu...

stavím se, že laický tazatel bude lépe chápat závislost proudu na odporu a napětí na názorné ukázce ze života, jako na suchých vzorcích, bez znalosti nejjednodušších zákonitostí okolo elektřiny...

a ty řetězce, hromady koupěchtivých, poškození lidé a oděvy, to si každý buď dokáže představit, nebo to dokonce zažil... co se o odporu, proudu a napětí říci nedá...

není problém napsané přečíst... někdy je problém to přečtené pochopit...

Ohodnoceno: 3x




Datum: 22.09.13 11:31
avatar

tak inteligentní dotaz bych od studovaného elektrotechnika nečekal. Zamichlovat koupěchtivý národ, nejmenovaný supermarket, ušlapané důchodce a roztržené gatě do otázky na vodivost elektrického kabelu, to chce talent.

*smich*
Ohodnoceno: 0x

Od: hop®
Datum: 22.09.13 12:17
avatar

Oceňuji odpovědi Hejkala a Magdona, já laikům vysvětluji zákon pana Ohma na vodní přehradě...

Výška přehrady - napětí: čím vyšší hladina, tím vyšší napětí...
Otvor u dna přehrady - odpor : čím větší otvor (tlustší drát), tím menší odpor
Rychlost proudění vody - proud : čím více vody najednou, tím větší proud

Pokud zvýšíme hladinu, bude díky většímu tlaku stejným otvorem proudit více vody a pokud chceme stejné množství vody, musíme zmenšit otvor.

Pokud chceme více vody, musíme zvětšit otvor nebo zvýšit hladinu

...atakdále...

Ohodnoceno: 1x

Datum: 22.09.13 13:46
avatar

To mě příjde jednoduší klasické znění ohmova zákona než pohádky... :) ale každému sedí něco jiného...

Ohodnoceno: 0x

Datum: 23.09.13 12:29
avatar

Jistě, Vám příjde jednoduší klasické znění ohmova zákona, protože ho znáte. Člověk (obecně, teď nemám na mysli tazatele), který ví o elektrice jen to, že svítí v žárovce a kope, pravděpodobně ohmovu zákonu neporozumí.

Ohodnoceno: 2x
