Zapojení reproduktorů tesla na 3,5. Jde to?

Od: Datum: 16.09.13 17:24 odpovědí: 18 změna: 28.09.13 08:02

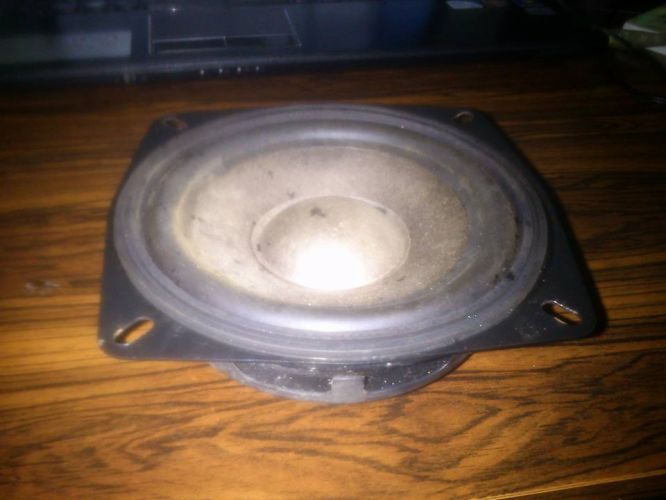

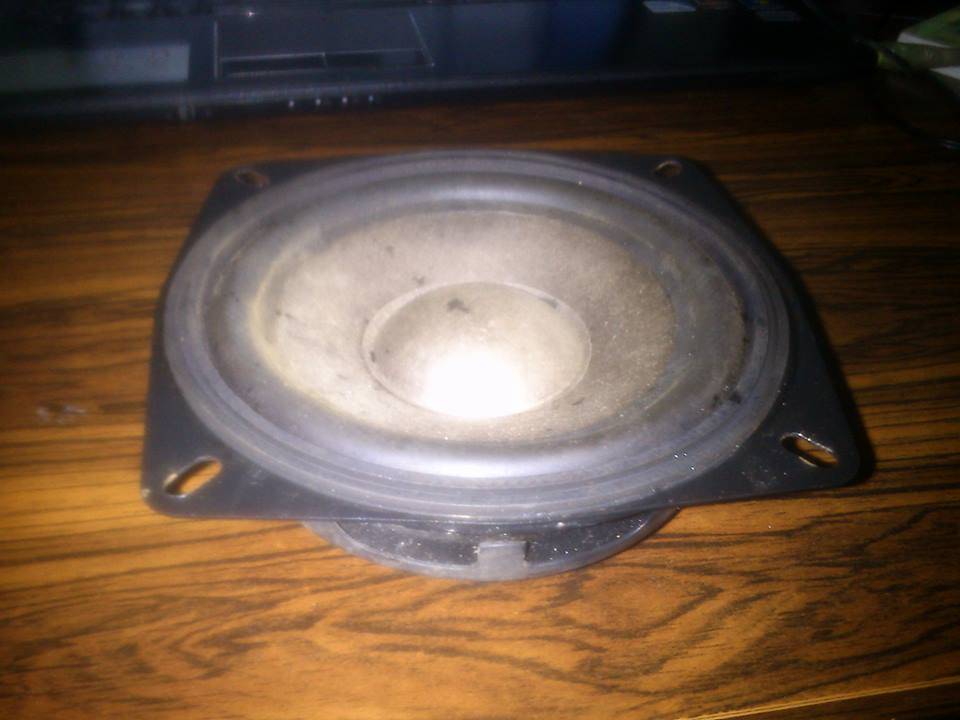

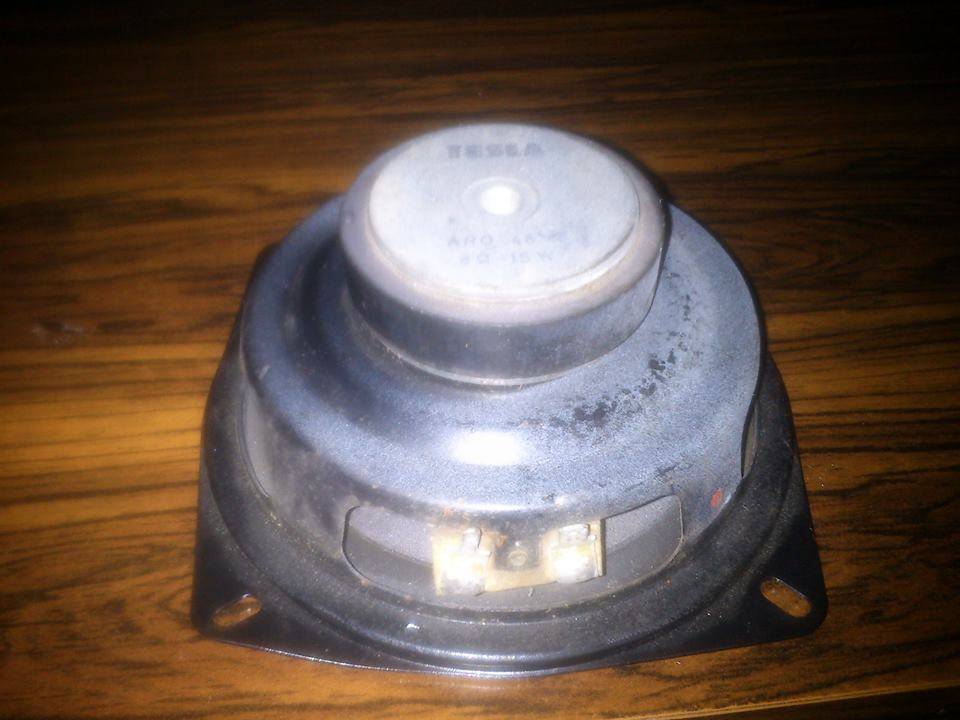

Zdravím. Našel jsem doma reproduktor tesla 15W, 8ohmů. Má 3 vývody. Dva na svorky a jednu kostru. Bude to na 12V, takže předpokládám že kostra = - a jedna svorka = + ale nevím jak zapojit tu druhou, aby šel vývod na 3,5 Jack. Budu potřebovat zesilovač na propojení nebo ne? Popř. nějáký potenciometr na nastavení hlasitosti? Předem děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ben®
Datum: 16.09.13 17:32
avatar

Dobrý den, máte jeden reproduktor a bez zdroje zvuku - takže, zdroj zvuku (+ zesilovač) a z něho připojíte na repro a bude to hrát mono. Stereo nečekejte a zvuk bude "středový". Zdravím!

doplněno 16.09.13 17:34:

Podle obrázku to bude asi reproduktor basový. Takže asi domácí pokus o subwoofer?

doplněno 16.09.13 17:47:

Konkrétní zesilovač=? Nevím, asi bude stačit mono a s výstupem na repro 8 ohmů. A k čemu to bude?

Na poslech hudby asi ne.

Ohodnoceno: 0x

Datum: 16.09.13 17:36

Zdroj mám zařízený, můžete mi prosím doporuč nějáký konkretní zesilovač? A ještě pokud je jedna svorka užší a jedna širší, která je ta napájecí? Děkuji

Datum: 16.09.13 17:40
avatar
na kostru nic nezapojuj. zapojují se dvě svorky co jdou na cívku reproduktoru, na polaritě nezáleží. jen je nutné dodržet stejnou polaritu na všech reproduktorech, u jednoho je to úplně jedno.
ale hlavně ten zesilovač
doplněno 16.09.13 17:41: jo a samotný reproduktor bez ozvučnice bude hrát dost hnusně
Ohodnoceno: 0x

Datum: 16.09.13 17:44

Reproduktor má pouze dvě svorky, na které se přivede zesílený audiosignál ze zesilovače.

Žádná znich není napájecí.

Polarita + a - rozlišuje jakým směrem se bude pohybovat membárna. Jinak hrát to bude tak i tak.

Ohodnoceno: 0x

Datum: 16.09.13 18:00
avatar

Reproduktor je součástka, přeměňující střídavý proud z výstupu nízkofrekvenčního zesilovače na akustický signál. Připojuje se přímo na výstup zesilovače, žádný potenciometr se do obvodu nezařazuje. Žádné jiné napájení nemá, nic jiného se do něj nepřivádí. Řízení hlasitosti se provádí (zjednodušeně řečeno) na vstupu zesilovače. Doporučil bych seznámit se se základními funkcemi elektro součástek.

Ohodnoceno: 3x

Datum: 16.09.13 18:04
avatar

pokud ho mermomocí chceš pustit tak vezmi obyč repráky k pc stačí nějaký kolem 100 a jednu bedýnku uřízni a vývody zapoj na repro. Pokud reprák nedáš do bedny bude to hrát šíleně ale aspon vyzkoušíš funkčnost nejspíš to bude mít za sebou . co se týče připojení tak pokud do něj hodláš pustit 12v tak mu rovnou zamávej na cestu protože jednou bouchne a pak začoudí jinak ta svorka kde je ten červenej puntík je plusová a ta druhá mínus ten středovej nýtek to pouze drží na místě . a jinak zapojení repra neni jedno musí hrát ven obráceně hrozí poškození cívky ale chce to bednu do který můžeš vyříznout basreflex a bude to hrát solidně já jsem s takovýdlema reprama vzrůstal než jsem si vyrobil první zesík tak jsme je připojovaly k vietnamským dvojčatům a hrálo to jako blázen tenkrát jsme moc jiných možností ale neměly

Ohodnoceno: 0x

Datum: 16.09.13 19:00
avatar

zapojení repra neni jedno musí hrát ven obráceně hrozí poškození cívky- Ono je to trochu jinak. Do reproduktoru jde střídavý signál, u kterého se polarita mění. Je tedy možné to zapojit oběma způsoby. Ale pokud je reproduktorů více, je třeba, aby byly všechny zapojené stejně (tzv. sfázování). V opačném případě by docházelo k nesprávné reprodukci.

doplněno 16.09.13 19:02:

Poškození cívky hrozí jen v případě, že do ní někdo pustí stejnosměrný proud a ona zůstane vychýlena v jedné poloze, zatížena a bez možnosti chladit se pohybem vzduchu okolo ní. Pak se opravdu může přehřát.

Ohodnoceno: 2x

Datum: 16.09.13 19:14
avatar

"musí hrát ven"

To je trochu nesmysl.Cívka (tudíž i membrána) je v klidu ve středové polze a podle polarity přivedeného střídavého signálu se pohybuje střídavě ven a dovnitř. Ta "polarita" je na reproduktoru vyznačená jen a pouze pro zapojení reproduktorů do sestavy, aby byly okamžité výchylky jednotlivých membrán shodné (v opačném případě se to nedá poslouchat, ale reproduktorům to nijak nevadí). Když zapojujete jen jeden reproduktor, je "polarita" zcela nepodstatná, protože je signál střídavý.

Ohodnoceno: 2x

Datum: 16.09.13 20:55
avatar

střídavé napětí ano ale i tak má polarita vliv u jakékoliv reprobedny s basreflexem vemte nit na konec kousek papírku a přiložte k bassreflexu a světe div se bedna ho bud nasaje a nebo odfoukne . Za normálních okolností se nic nestane ale pokud je zesilovač silnější než repro tak při obráceném zapojení odejde repro dřív a že mi jich prošlo rukama dost.Je pravda že řeším hlasitost reprodukce u které si téměř každý klepe na hlavu

Ohodnoceno: 0x

Datum: 16.09.13 21:15
avatar

Pokud je zesilovač silnější než repro, pak ta bedna odejde ať je zapojená jakkoliv.

Ohodnoceno: 0x

Datum: 16.09.13 21:30
avatar

to ano ale to značení je tam z nějakého důvodu a rozhodně nemá membrána narážet do magnetu ale oddalovat se a psal jsem že odejde při špatném zapojení dřív a ne že odejde pouze při špatném zapojení

Ohodnoceno: 0x

Datum: 16.09.13 22:56
avatar

Píšete nesmysly. Která část sinusovky (kladná, či záporná) je podle Vás větší? Žádná, obě jsou stejné! Střídavý proud má obě části sínusovky stejně velké, nemá do plusu víc, než do mínusu. To znamená, že se střídá + s - stejné intenzity, a tudíž se membrána vychyluje na obě strany stejně. Kdyby tomu tak nebylo, zvuk by byl značně zkreslený. Samozřejmě, že pokud reproduktor přebudíte, bude cívka narážet při pohybu dovnitř na magnet, což jí dobře neudělá. Ovšem stejně tak mu při přebuzení bude vadit pohyb ven a membrána se může utrhnout.

doplněno 16.09.13 23:00:

Nevím kolik Vám prošlo rukama reproduktorů. Já mám přes elektroniku odborné vzdělání a několik let jsem se živil jako radiomechanik, takže o tom leccos vím.

doplněno 16.09.13 23:08:

Ještě se zeptám: Do reproduktoru mi přichází střídavý signál po dvou drátech. Na obou těchto drátech se pravidelně střídá + a -. Stejnosměrná složka tam není. Který z těch dvou stejných drátů připojím na označenou svorku reproduktoru?

Ohodnoceno: 2x

Datum: 17.09.13 05:47
avatar
nejspis si nerozumime ja mluvym o basovem reproduktoru ktery ma pohyb i par cm a pokud si rozumime tak me vysvetlete nasavani o kterem jsem psal vyse a take proc vyrobce oznacuje stridavou slozku +a -. Na cervenou znacku dejte +
Ohodnoceno: 0x

Datum: 17.09.13 07:42
avatar

Zřejmě si opravdu nerozumíme a tady to asi nevyřešíme (a taky jsme už trochu mimo téma), takže tada poslední otázka:

"Na cervenou znacku dejte +"

Který z drátů, vedoucích střídavý proud je +?

Ohodnoceno: 0x




Datum: 17.09.13 08:00
avatar
z jakeho duvodu vyrobci oznacuji svorky na vezich a zesilovacich . Dokonce i vodice k reproduktorum maji znacene vodice kvuly prepolovani. Jakykoliv zesilovac ma jasne oznacenou svorku + a ta prijde na vyvod s cervenou teckou
Ohodnoceno: 0x

Datum: 17.09.13 08:53
avatar
Z důvodu sfázovaní (viz výše).
Ohodnoceno: 0x

Datum: 17.09.13 10:03
avatar
tezko budu fazovat samostatny subac at uz je to po elektricke strance jak chcete u basovych reproduktoru je ten rozdil v zapojeni slyset
Ohodnoceno: 0x

Od: renda*
Datum: 28.09.13 08:02

Prosím o radu - jedná se o RS338 s původními konektory - věděl byste někdo o tom,který kolík na starém Tesláckém konektoru je plusový? Na zesiku mám šroubovací svorky... Moc díky za radu.

Ohodnoceno: 0x
