Stabilizator 78L05

Od: Datum: 11.09.13 11:12 odpovědí: 11 změna: 12.09.13 00:05
avatar

dobry den, jen se chci zeptat jestli by sel na utobaterii 12V zapojit stabilizator 78L05 na snizeni napeti na 5 V samozrejme pridam 2x kodik 1Kilo

neschori ten stabil.?

nechci pouzit klasicky 7805 z duvodu potreby chladice.

dekuji za info.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.09.13 11:23
avatar

Neshoří, ale nesmí přes něj téci proud větší jak 100mA. Co ním hodláte napájet? :)

Ohodnoceno: 0x

Datum: 11.09.13 11:26
avatar

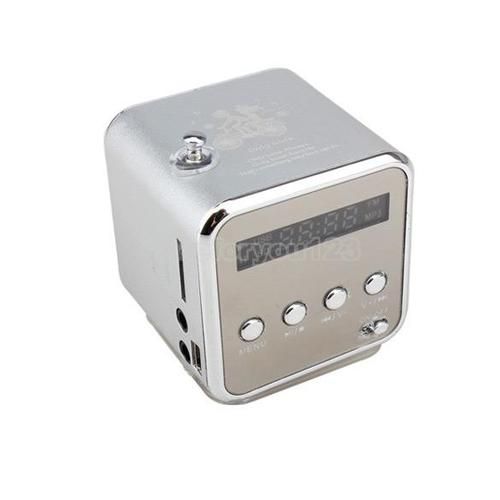

mini radio viz obr.

Datum: 11.09.13 11:29
avatar

No tak to nevím, možná by to vdržel možná ne, sázka do loterie. Raději ale použijte klasiku 7805, případně nějaký pulzní step down měnič.

Ohodnoceno: 0x

Datum: 11.09.13 11:32
avatar

jenze 7805 nemohu pouzit kvuli chladici tento stabil. nema chladic. a jato cele potrebuji nacpat do toho radia tzn. minimum soucastek a co nejmensi

Od: rnk*
Datum: 11.09.13 11:48

To jestli je potřeba chladič je dáno ztrátovým výkonem, zjednodušeně proudem, který z toho poteče. Takže pokud vám bez chladiče shoří 7805, 78L05 shoří zcela jistě. I bez chladiče 7805 vydrží více než 78L05.

Ohodnoceno: 0x

Datum: 11.09.13 11:57
avatar

dekuji za odpoved a jeste jeden dotaz,

jak zjistim jaky odber ma to radio? repektive jak zjistim jestli staci 100mA

Od: rnk*
Datum: 11.09.13 12:18

No nejlepší je to změřit, ale doporučil bych řešení s USB nabíječkou. Koupíte ji za 100,- Kč a máte to.

Ohodnoceno: 0x

Od: bmbx®
Datum: 11.09.13 11:59

Nejjednodušší je koupit USB nabíječku z 12V, chladit nepotřebuje a podle typu dokáže dát 0,5-2A. Nepotřebuje chladit, protože je to pulzní stabilizátor a díky tomu nemá téměř žádné ztráty.

Ohodnoceno: 2x

Od: host
Datum: 11.09.13 22:45

78L05 při větším odběru neshoří. Má v sobě elektronickou pojístku, omezující výstupní proud na max. 0,1A. Obvod 7805 má elektronickou pojistku na 1 A (resp. 1,5 A), viz katalogový list.

Ale kromě tohoto obvodu je nutné mezi vstup a zem a také mezi výstup a zem dát blokovací kondenzátory 100 nF, bez nich není zaručená správná funkce stabilizátoru, výstupní napětí není 5V, ale o něco vyšší. Kondenzátory jsou uvedené v katalogovém listu, stejně jako další parametry a zapojení jednotlivých vývodů.

Ohodnoceno: 0x

Od: host
Datum: 11.09.13 22:49

Chladič a ztrátový výkon: při vstupním napětí 12 V a výstupním napětí 5 V zůstane na stabilizátoru napětí U=Uvstup-Uvýstup, tedy U=12-5=7 V.

Při odběru například 0,1A je to výkon P=U.I a po dosazení P=7.0.1=0,7 W. A při odběru například 1 A je ztrátový výkon P=7.1= 7 W a to už chce chladit.

Ohodnoceno: 0x

Datum: 12.09.13 00:05
Ohodnoceno: 0x
