Napěťový chránič

Od: Datum: 31.07.13 17:48 odpovědí: 8 změna: 03.08.13 14:17

Najde se tu starý praktik?

Nedávno jsme řešili připojení staré naftové el. centrály. Trochu mám nejasno v zapojení vodiče PEN. Domnívám se, že se PEN připojovaného objektu musí odpojit v pojistkové skříni a pak připojit na PE(N) centrály. Tedy od rozvodné sítě odpojit všechny čtyři vodiče. Kromě toho je asi chyba, je li nějaký rozvaděč v objektu přizemněn. Dík.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: technoman*
Datum: 31.07.13 19:59

Některý centrály mají možnost voby sítě TN, IT, tj. uzemněná nebo izolovaná soustava. Tady by to asi muselo přepnout na uzemněnou TN.

doplněno 31.07.13 22:37:

Taky přepínání ochran: ochrana nulováním - zemněním - chráničem, To se taky musí nastavit.

Ohodnoceno: 0x

Od: zabu
Datum: 31.07.13 20:30

PEN rozhodně neodpojovat. Je to zbytečné. A zapojení ochranného vodiče centrály závisí na tom, kde je centrála umístěna. Jestli v objektu, nebo mimo objekt.

Ohodnoceno: 0x

Od: hop®
Datum: 31.07.13 20:40
avatar

Netuším, proč by bylo třeba odpojovat PEN, je to zemnící vodič, který zároveň slouží jako pracovní nula.

Pokud byla centrála původně konstruována pro neuzemněnou síť, bylo to pravděpodobně proto, že celá rozvodná síť, kterou napájela nebyla uzemněna a její oddělení od země bylo jen ochranným prvkem. Takže pokud bulový bod centrály (včetně ukostření) připojíte na PEN, nenapadá mne jediný problém, který by mohl vznknout...

doplněno 31.07.13 20:43:

A asi opravdu nejsem "starý praktik", nepochopil jsem totiž, proč se téma nazývá "Napěťový chránič"... *nevi*

doplněno 31.07.13 21:21:

Takjan: vím, co je napěťový chránič. Jen jsem nepochopil přímou souvislost s dotazem...

Ohodnoceno: 0x

Datum: 31.07.13 21:16

Napěťový chránič se již nepoužívá. Princip je takový, že kostra chráněného zařízení musí být izolovaná od země a je spojena přes cívku chrániče se zemničem, který může mít až stovky ohm. Při vzniku napětí na chráněné časti el. předmětu napěťový chránič vypne..

Ohodnoceno: 0x

Od: thomas07*
Datum: 03.08.13 11:48

Doufám, že tu diskutují ti, kteří tomu rozumí. Takhle je to popsáno na Wikipedii:



  • chránič smí být provozován pouze v rozvodné soustavě se zemněným středovým uzlem (TN, TN-C)


  • zemnící vodič mezi chráničem a uzemněním musí být izolován od všech chráněných částí


  • uzemnění nesmí být ovlivněno jinou zemnící soustavou (bleskosvod)


  • "kostra" chráněného zařízení musí být izolována od země


Z toho bych pochopil, že se chráněná budova musí odpojit od rozvodné sítě včetně PEN, centrála se připojí přes zástrčku U, V, W + PEN k budově a u centrály se zakope zemnící tyč a připojí k chrániči. Je to tak, Takjane?

Od: hop®
Datum: 31.07.13 22:00
avatar

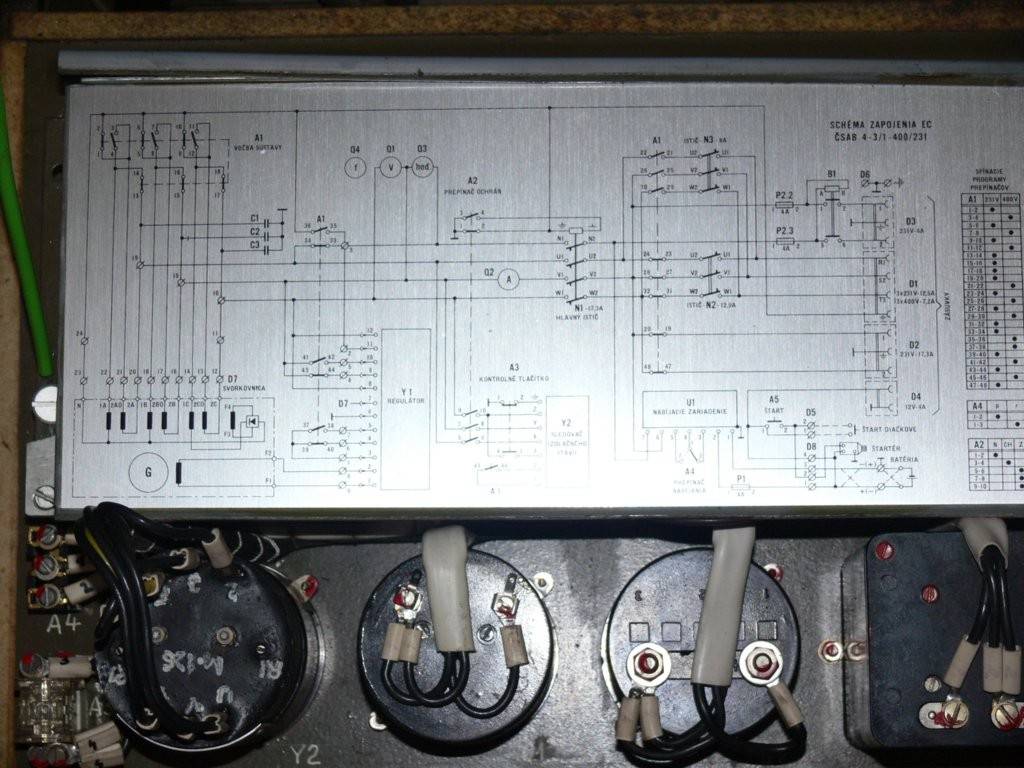

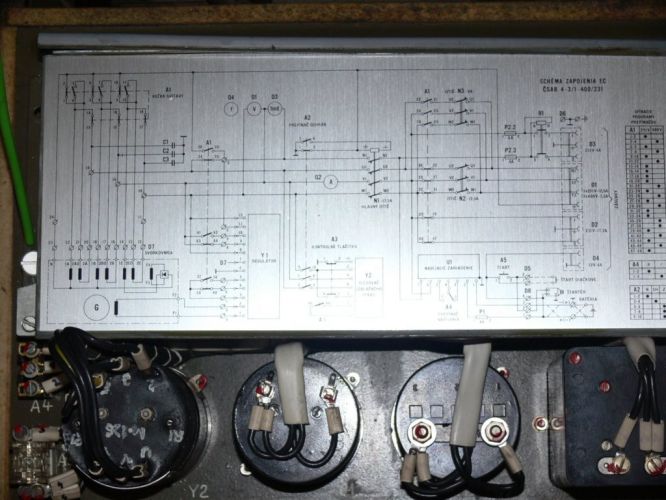

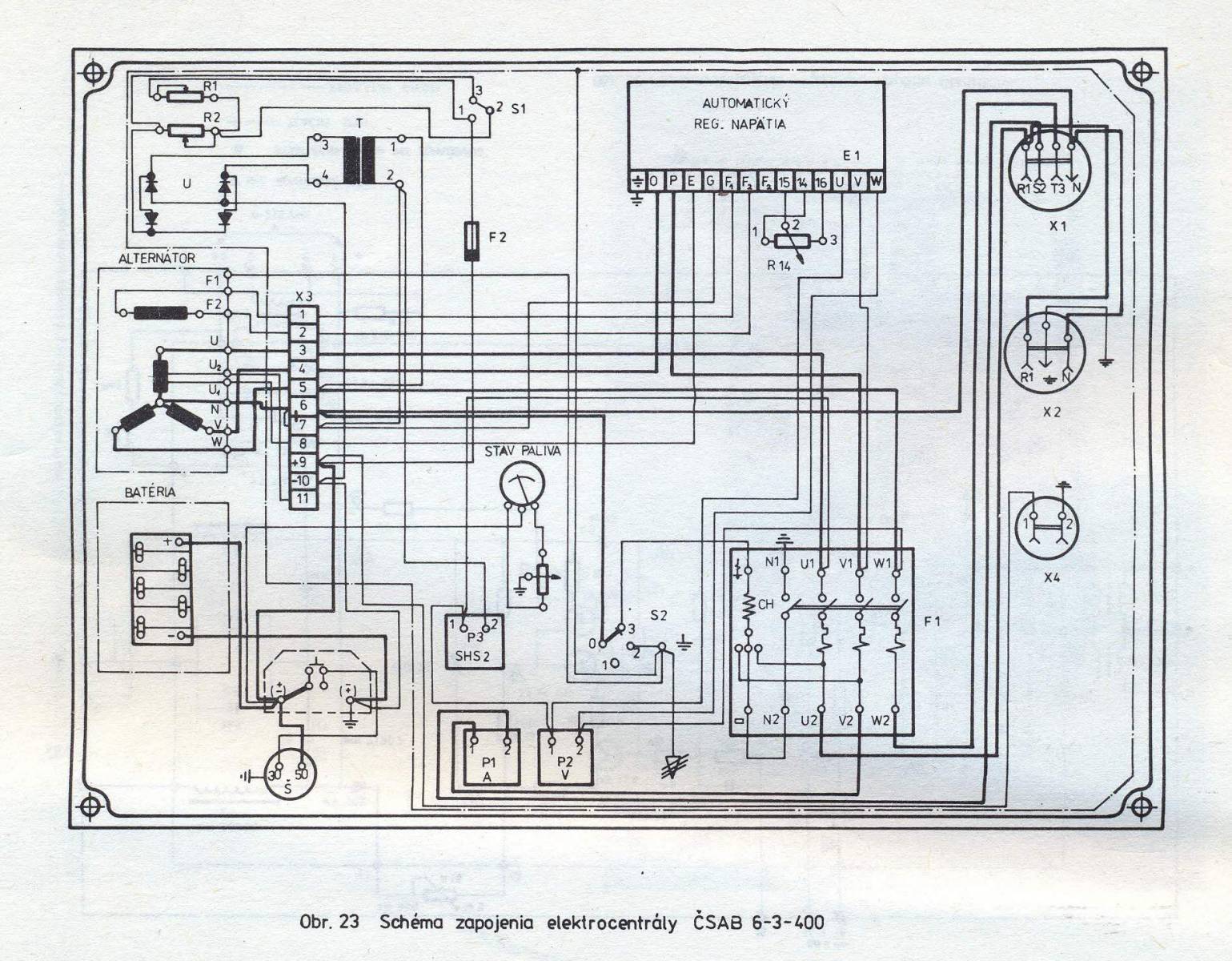

Ještě ZDE dávám odkaz na schémata zapojení starších centrál od Technomana

Ohodnoceno: 0x

Od: technoman*
Datum: 31.07.13 21:29

Hope, starší centrály mají napěťový chránič.

Ohodnoceno: 0x

Od: tor452
Datum: 03.08.13 14:17

Pokud připojíte centrálu do sítě TN-C nebo TN-S ztratí jenom chránič svůj ůčel, protože je jaksi vyzkratován.Ochrana bude nulováním.V IT se normálně používá jako HIS (hlídač izolačního stavu)Je spousta průmyslových zařízení ,ktera jsou v IT

s napěťovým chraničem.(HIS).

Ohodnoceno: 0x
