Blikač na 1,5 minuty?

Od: Datum: 26.07.13 12:18 odpovědí: 18 změna: 31.07.13 20:04

Ahoj potřeboval bych pomoct
Potřebuju schéma a hodnoty součástek na 12V neco jako blikač ale s funkci takovou ze:
cca jednou za 1:30 minut sepne relé na cca 3 sec.
(nejlepe trimr na dolazeni času 1 minuta a vic)
Za ochotu moc dekuji.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.07.13 13:20

Jestli to chceš mermomocí stavět, tak si musíš najít nějaké schéma od časového relé.

Pokud jsi ochoten to koupit, tak zajdi do prodejny elektro-součástek a zeptej se na časové relé s nastavitelnou prodlevou a nastavitelnou délkou signálu.

V GM electronic toto zařízení mají pod názvem CYKLOVAČ ASYMETRICKÝ.

Ohodnoceno: 2x

Od: radarbrdy
Datum: 26.07.13 22:44

Tu úlohu můžeš řešit různě, podle toho jak má být to řešení robustní a kolik chceš do toho vrazit peněz.

Do průmyslu jak se psalo výše můžeš použít časové relé, nebo např. malé PLC Siemens LOGO.

Na úrovni diskrétní elektroniky, tvou úlohu zvládne dvojitý časovač CMOS TS556, nebo i hotová destička Arduino + nějaké komponenty okolo.

Ohodnoceno: 0x

Od: pavelfdr
Datum: 27.07.13 08:53

No pro mé učeli jsem si predstavoval neco jako 2 tranzistory nebo 555 ale nedokážu zhotovit schéma ani spočítat hodnoty součástek.

Má to sloužit pro mou UPS která je zatížena 30W ale po 3 minutách se vypne protoze si myslí ze s takovou spotřebou je na ni elektronika v rezimu Stand-by. Proto potřebuji at občas sepne njejaka vetsi zátěž. (nastavení ani uprava UPS neni mozná)

Od: radarbrdy
Datum: 27.07.13 12:54

Tak to by mělo jít pořešit jednoduchou 555 zapojenou jako astabilní klopný obvod. Podle datasheetu dopočítáš hodnoty.

Anebo mrkni tady:

http://www.ohmslawcalculator.com/555_astable.php

pro: t1=90s, a t2=3s

a volbě C=470uF

vyjde zhruba R1=270k, a R2=10k

Výstupní signál z pinu 3 neguj přidáním tranzistoru (tranzistorPNP zapojení společný emitor, nebo společný kolektor).

To proto, že u 555 část periody 1 je ta delší část cyklu, a 0 je ta kratší část. viz. datasheet.

Ohodnoceno: 0x

Od: pavelfdr
Datum: 27.07.13 13:36

Dík jdu testovat ;)

Od: pavelfdr
Datum: 27.07.13 21:43

Super dík faká to presne podle casu jak jde spocitat ale opacne nez chci
90 sec. seplé a 3 sec rozeplé jde to njeják naopak?
(je jasny ze mužu připojit jinak vysup rele ale pro mou potrebu je to nevhodné)

Od: bmbx®
Datum: 27.07.13 22:06

jestli se nepletu tak stačí relé druhým koncem zapojit na mínus místo na plus, nebo prostě obráceně, podle toho jak je to teď.

Ohodnoceno: 0x

Od: radarbrdy
Datum: 27.07.13 23:56

http://www.mayothi.com/transistors.html

Poslední obrázek na stránce dole ukazuje, jak zapojit PNP tranzistor.

Bázi přes odpor připojíš na výstup z 555 a LEDka na výstupu bude blikat v opačném rytmu.

Běžný tranzistor např. BC556 snese Ic 100mA, větší BD140 snese Ic 1.5A.

Ohodnoceno: 0x

Od: pavelfdr
Datum: 28.07.13 12:47

To je ono super faká to ;) dík.
A poslední otázka jde nják udelat zátěž 40W na 220V? (jediny co me napadá je mikropájka)

Datum: 28.07.13 13:11

Co žárovka? Nebo nějaký výkonový odpor, možná by se ani nemusel moc chladit když poběží 3s

Ohodnoceno: 0x

Od: radarbrdy
Datum: 28.07.13 13:15

Záleží na tobě co ti vyhovuje rozměrově a cenou. Mikropájka 40W je zátěž 40W jako každá jiná...

Mě napadá např. žárovka 230V se závitem E27, ta moderní s halogenovou žárovkou uvnitř baňky.

Původně jsem si myslel, že chceš spínat bezpečné malé napětí, ale to už nechám na tobě, ať si seženeš nějakého elektrikáře.

Pamatuj na nebezpečí úrazu a škod na majetku...

PS: na spínání 230V jsou spec. součástky jako viz. google: "SSR" nebo "triac", "optotriac"

Ohodnoceno: 0x

Od: pavelfdr
Datum: 28.07.13 13:42

No potřebuji sepnout zatez na UPS tj. 220V a prave proto se ptam jak na zatez nejlepe odpor
ale netusim jestli je to mozne. Spínat bude rele 12V -> 240V AC 6A. A bezpecnost na prvnim miste.

Od: pavelfdr
Datum: 28.07.13 13:55

A spinat bude jen v pripade vypadku site

Od: pavelfdr
Datum: 28.07.13 15:09

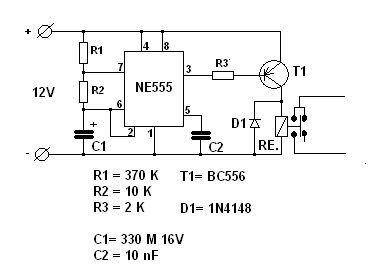

Tak je to takhle . Třeba to nekomu taky pomůže:



Od: pavelfdr
Datum: 28.07.13 15:36

Dekuji vsem za rady hlavne radarbrdy ;)

Datum: 28.07.13 16:44

Jasně relém sepneš v pohodě a bezpečně. odpor jsem našel v GME 330Ω, když dáš 4 do série, vyjde tě to přesně na 40W. Ale nevím jak by to bylo s chlazením, možná spínat k tomu větráček. Případně zvolit 2K2 taky z GME a dát je paralelně a máš 50W s tim že odpory vydrží až 100W a můžeš je i namontovat na chladič. Třeba by jsi uspěl jen s jedním 2K2 odporem, elektronika co bude spínání ovládat, si taky něco vezme, a pokud to neni UPS s čistým sinusovým výstupem, tak efektivní hodnota napětí na výstupu bude větší než 230V, takže i větší proud by tekl tim odporem.

Ohodnoceno: 0x

Od: radarbrdy
Datum: 29.07.13 18:21

Jsem rád, že to funguje, na 555 je spolehnutí. K obr. č. 1: Dobře, že jsi dal tu diodu k relátku, to je moc dobře.

Klidně můžeš ještě zvednout R3 (báze tranzistoru) na 10k ohm. K otevření tranzistoru BC557 stačí 100x menší proud do báze než teče kolektorem.

Ohodnoceno: 0x

Od: pavelfdr
Datum: 31.07.13 20:04
